Tuotekuvaus

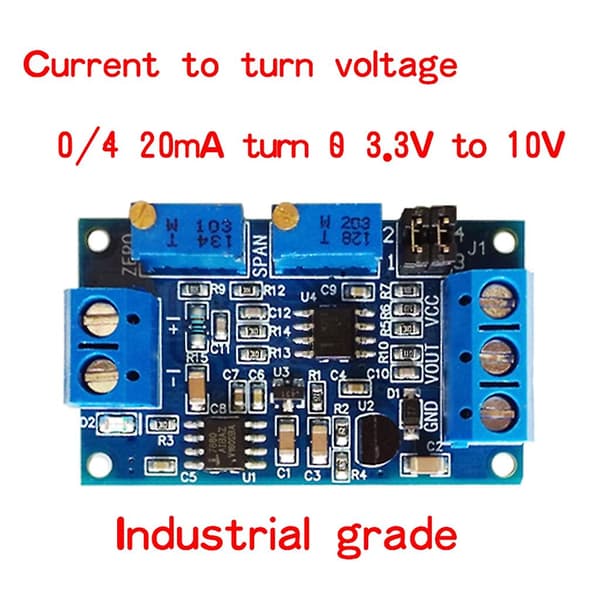

Piirisignaalin siirrossa jännitesignaali heikkenee siirtoetäisyyden kasvaessa. Virransiirron käyttö voi välttää signaalin heikkenemisen. Tätä moduulia käytetään virran signaalinsiirron päässä, muuntaen signaalin jännitesignaaliksi mikrokontrollerin tunnistusta varten. Virran sisääntulo tukee 4-20Ma, 0-20mA, jännitelähtö tukee 0-3.3V 0-5V 0-10V
Ominaisuudet:
Laaja syöttöjännitealue, lähtöjännite tukee useita alueita
Nollaa ja aluetta voidaan säätää
Korkea vakaus, hyvä lineaarisuus, teollisuuslaatu
Virran signaalin näytteenotto vastus korkean tarkkuuden värirengasvastuksella, korkea tarkkuus, pieni lämpötilapoikkeama, suuri teho

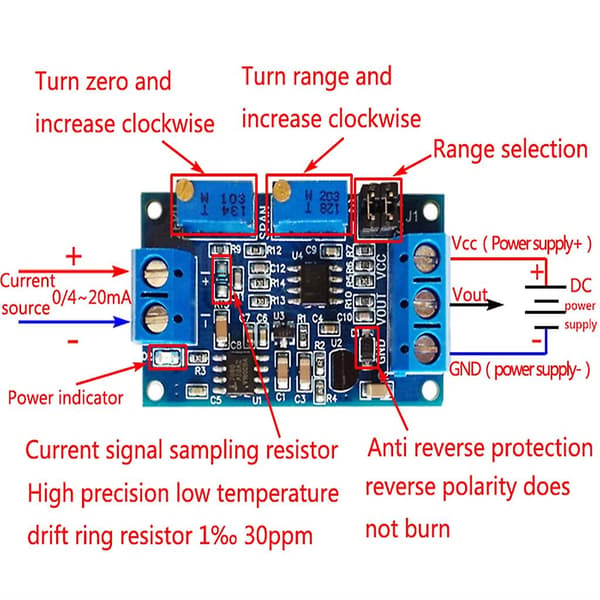

Käyttöohjeet:

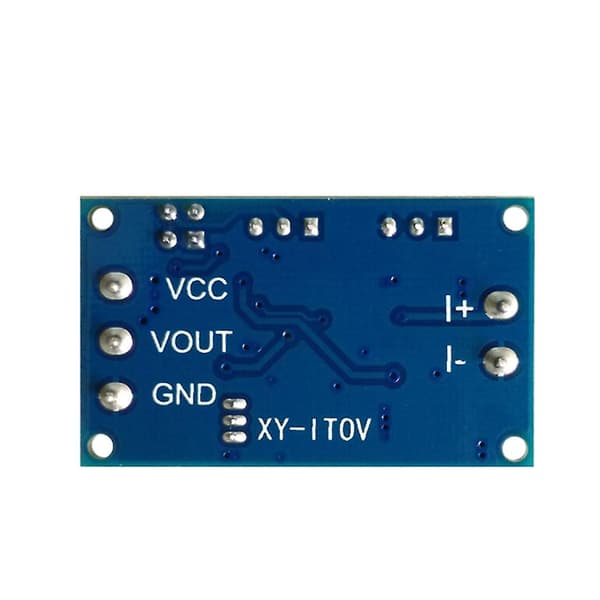

1. Moduuli kytketään johdotuksen määritelmän mukaisesti, syöttöjännite 7-36V (jos lähtö on 10V, syöttöjännitteen on oltava suurempi kuin 12V)
2. Virran kytkemisen jälkeen D2-merkkivalon pitäisi palaa, muuten tarkista linjaliitäntä. Piirilevyllä on käänteinen suojaus, käänteinen ei pala.
3. Kun virran sisääntulo on pienin (0mA tai 4mA), säädä ZERO-potentiometriä siten, että VOUT-lähtö on pienin (0,0 V tai muu jännite)
4. Kun virran sisääntulo on suurin (20mA), säädä SPAN-potentiometriä siten, että VOUT-lähtö on suurin (3,3 V tai 5 V tai 10 V, lähtö voi olla jopa 2,5 V, kun sisääntulo on 4-20ma)
Valitse tarpeidesi mukaan sopiva alue hyppypään avulla:
4--20ma: 0-2.5V alue: J1 1,2 jalkaa oikosulussa, 3,4 jalkaa oikosulussa
0 - 3.3V alue: J1 1,2 jalkaa auki, 3,4 jalkaa auki
0 - 5.0V alue: J1 1,2 jalkaa oikosulussa, 3,4 jalkaa oikosulussa
0--10.0V alue: J1 1,2 jalkaa oikosulussa, 3,4 jalkaa auki
0--20ma: 0--3.3V alue: J1 1,2 jalkaa oikosulussa, 3,4 jalkaa oikosulussa
0 - 5.0V alue: J1 1,2 jalkaa oikosulussa, 3,4 jalkaa oikosulussa
0--10.0V alue: J1 1,2 jalkaa oikosulussa, 3,4 jalkaa auki

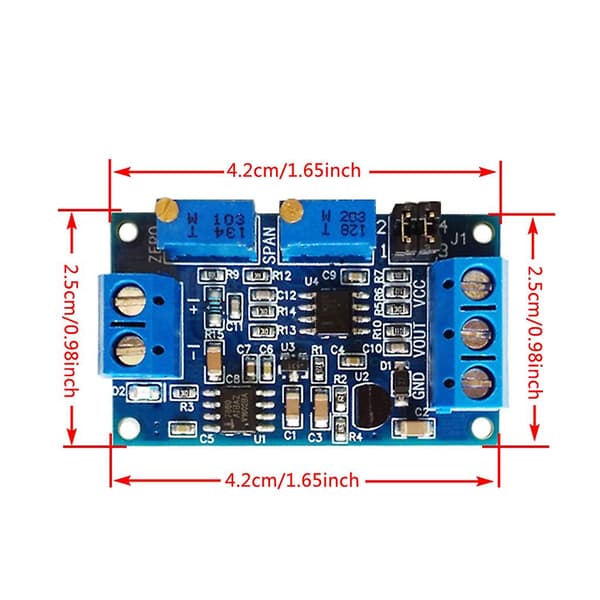

Koko: 4.2x2.5cm/1.65x0.98inch
Määrä: 1 kpl
Huomautus:
Salli 1-3 mm virhe manuaalisen mittauksen vuoksi. Varmista, että et välitä ennen tarjouksen tekemistä
Eri näyttöjen välisen eron vuoksi kuva ei välttämättä vastaa kohteen todellista väriä. Kiitos!
Paketinsisältö:
1 kpl x Virta Jännite Moduuli
