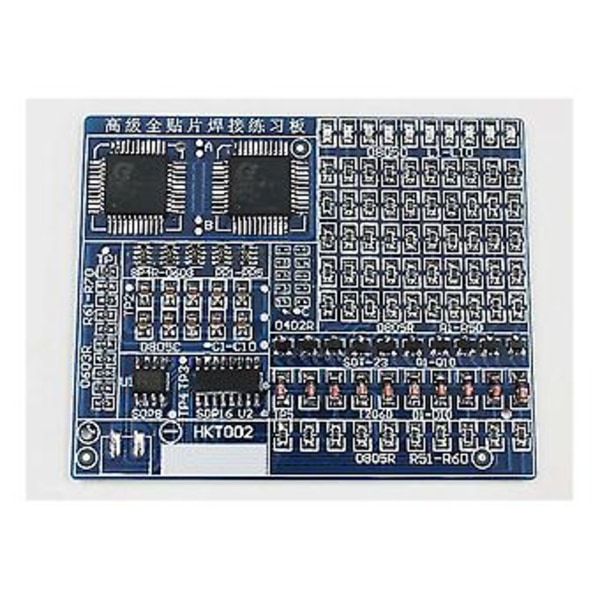

Kuvaus: Tekniset tiedot: Levyn koko: 70 x 57 mm Paksuus: 1,6 mm Levyn materiaali: vakiokortti, sininen juotosmaski, kaikki juotospinnat ovat tinattuja, erittäin lujaa tulenkestävää ja putoamista estävää materiaalia, joka voidaan purkaa toistuvasti. Koko: 70 x 57 mm Levy: FR-4 tinattu Materiaali: PC+Metalli Väri kuten kuvassa SMD-komponentit: 149 Juotospiste: 444 Koko prosessin piirilevy on sama kuin kilpailukortti. Hitsattavia SMD-komponentteja on 10 tyyppiä, 129 kappaletta, ja vastaavat testipisteet on asetettu. Komponenttiluettelo: Vastustyyppi---Pakkaus on 0805 (60 kpl) Vastustyyppi---pakkaus on 0603 (10 kpl) Valodiodit---pakattu 0805:ksi (10 kpl) Poissulkemisluokka---pakattu 0603:ksi (5 kpl) Kondensaattorit---pakattu 0805:ksi (10 kpl) Diodit--pakattu 1206:ksi (10 kpl) Transistorityyppi--pakattu SOT-23:ksi (10 kpl) Integroidut sirut--pakattu SOP-8, SOP-16:ksi (2 kpl) Vastus- tai kondensaattorityyppi---pakkaus on 0402 (10 kpl) Integroitu sirutyyppi-pakattu LQFP44:ksi (2 kpl) Pakkauksen sisältö: 1 x Täysi paikkaushitsaus harjoituslevy Vain yllä oleva pakkaussisältö, muut tuotteet eivät sisälly. Huomautus: Valon heijastus ja erilaiset näytöt voivat aiheuttaa sen, että kuvan kohteen väri poikkeaa hieman todellisesta. Mittausvirhe on +/- 1-3 cm.
