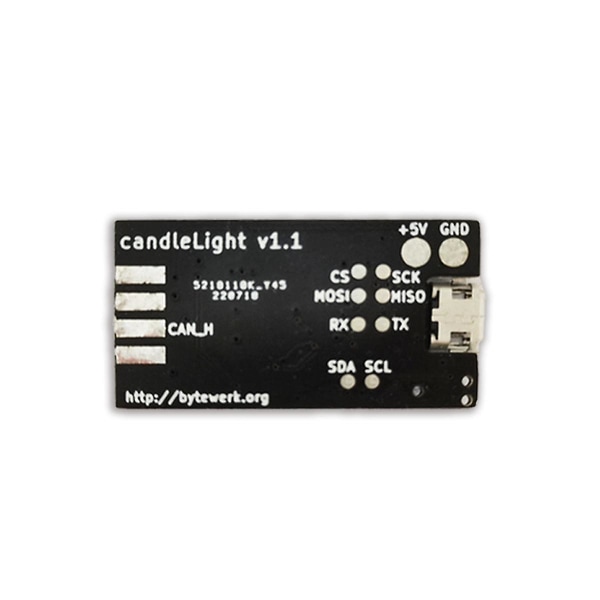

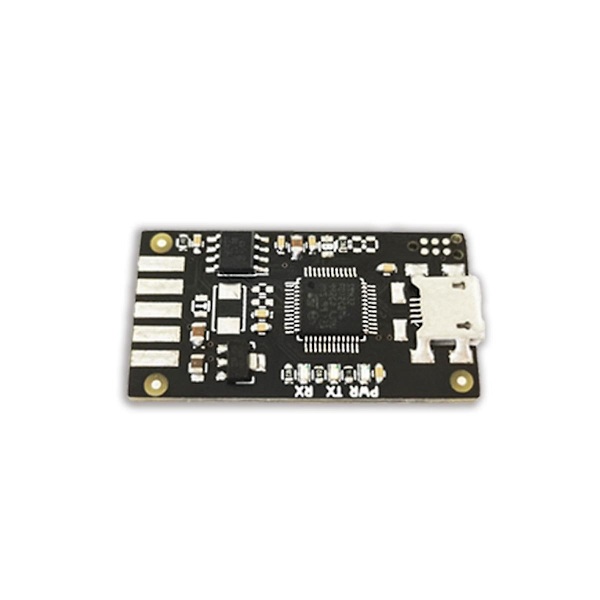

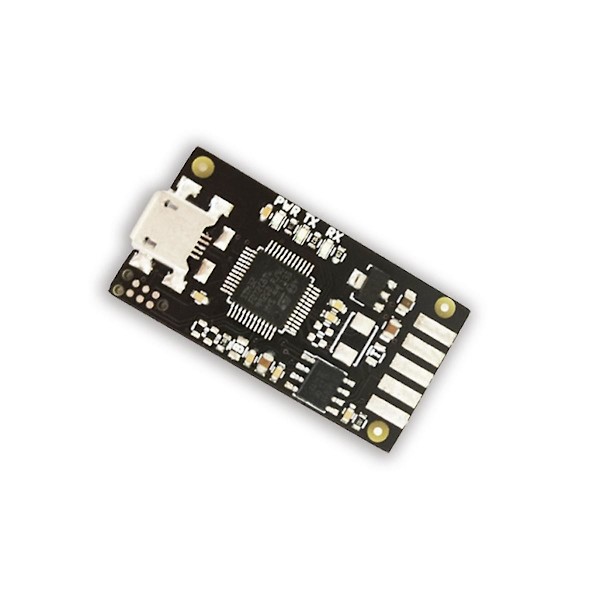

Kuvaus: Kolmivärinen LED-tilailmaisin on kätevä käyttää CANdleLight USB-CAN-moduuli on siirretty projektin pohjalta. Tietokoneen Cangarooa voidaan käyttää CAN-väylän protokollan analysointiin. Väri: musta Materiaali: PCB + elektroniset komponentit Parametrit: 1. Tukee Cangaroo CAN-protokollan analysointiohjelmistoa 2. Auton spesifikaatioluokan TJA1051T/3-siru on otettu käyttöön, ja teoreettinen CAN-tietojen siirtonopeus on jopa 1 Mbit/s 3. Kolmivärinen LED-tilailmaisin. 4. Syöttöjännite: 5 V (USB-virtalähde) Ohjeet: 1. Pinnikuvaus Yksi sirun puoli on määritelty etupuoleksi, ja ensimmäinen jalka etupuolen oikeassa alakulmassa on yksi jalka. X on tyhjä pinni, ja 2 pinni on CAN_ 50. Pinni 3 on GND. CAN takana vastaa GND_ H. 2. CAN-moduulin liittämisen jälkeen CAN-laite näkyy laitehallinnassa. 3. Liitä lataajan CAN_ L ja CAN_ H-pinnit CAN-väylään ja käynnistä ylätietokone. Yhteyden muodostuttua TX ja valot CAN-moduulissa syttyvät, ja ylätietokoneella voidaan lukea ja kirjoittaa tietoja. Pakkauksen sisältö: 1 x Candlelight USB-CAN-moduuli Vain edellä mainittu pakkauksen sisältö, muita tuotteita ei sisälly. Huomautus: Valon heijastus ja erilaiset näytöt voivat aiheuttaa kohteen värin hieman erilaiseksi kuin todellinen. Mittauksen sallittu virhe on +/- 1-3 cm.
