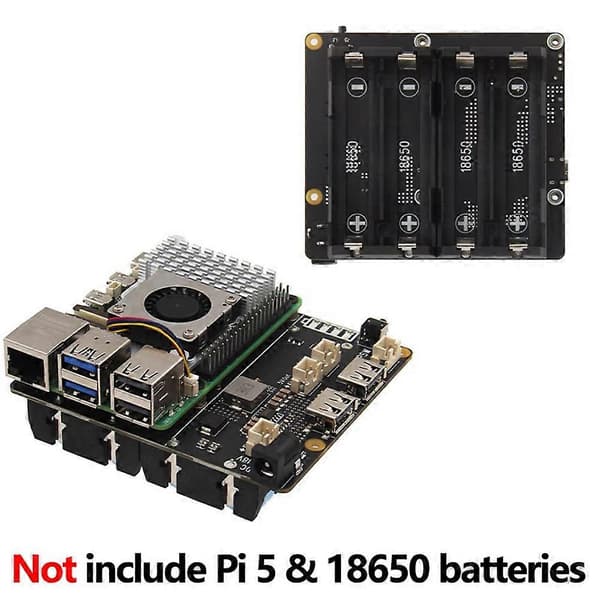

X1202 on UPS-virranhallinnan laajennuskortti Raspberry Pi 5:lle. Siinä on erittäin kompakti muotoilu ja se säilyttää GPI0-liitännän, joka voidaan pinota muiden lisäkorttien kanssa.
Se voi kommunikoida 12C-liitännän kautta, mitata parametreja, kuten akun jännitettä, virtaa, tehoa ja jäljellä olevaa virtaa, ja havaita moduulin toimintatilan reaaliaikaisesti.

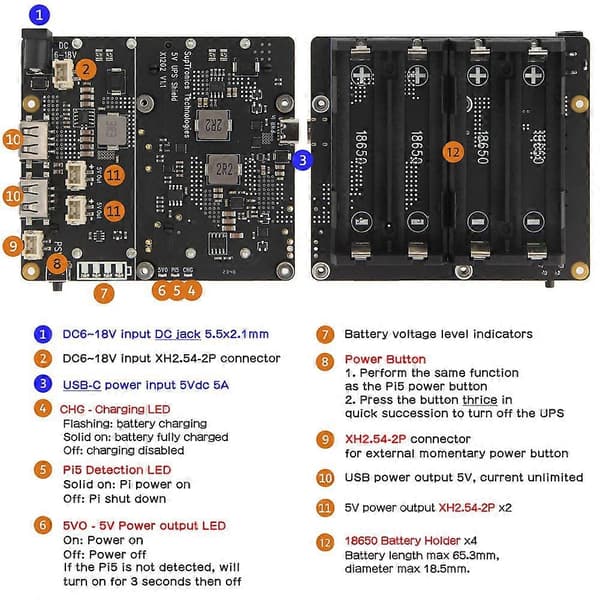

Sisäänrakennettu akun suojapiiri, ylilatauksen, ylipurkautumisen, ylivirran, oikosulun ja käänteisen kytkennän esto, tukee nopeaa akun latausta, vakaampaa ja turvallisempaa toimintaa, 4 vihreää LED-valoa osoittavat akun latauksen ja purkautumisen, tukee samanaikaista latausta ja purkautumista, keskeytymätön virransyöttö.
Sisäänrakennettu kytkinpainike virran kytkemiseen, turvalliseen sammutukseen, uudelleenkäynnistykseen ja pakotettuun sammutukseen, sininen LED-merkkivalo näyttää virran kytkemisen, uudelleenkäynnistyksen ja sammutuksen tilan.

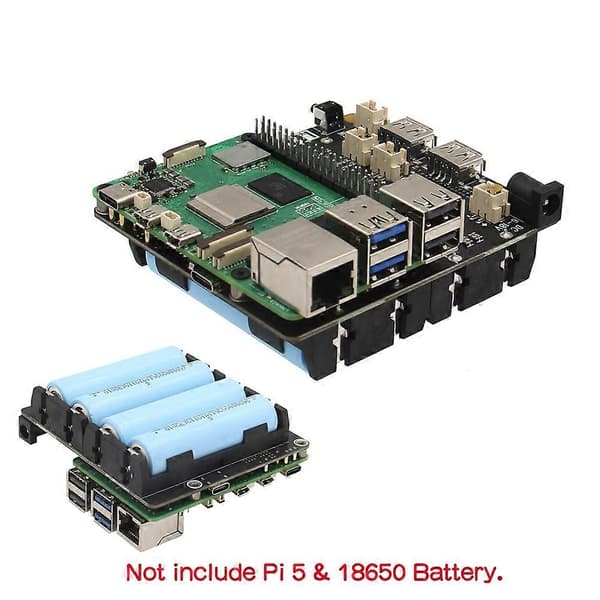

Tukee 4 18650-akkua, tarjoten jopa 10 tuntia jatkuvaa käyttöä (kesto riippuu akun tyypistä ja sovelluksesta), varustettu XH2.54-liittimellä ja kahdella USB-liitännällä 5V virran ulostuloon.
Nimi: X1202 UPS-virranhallinnan laajennuskortti

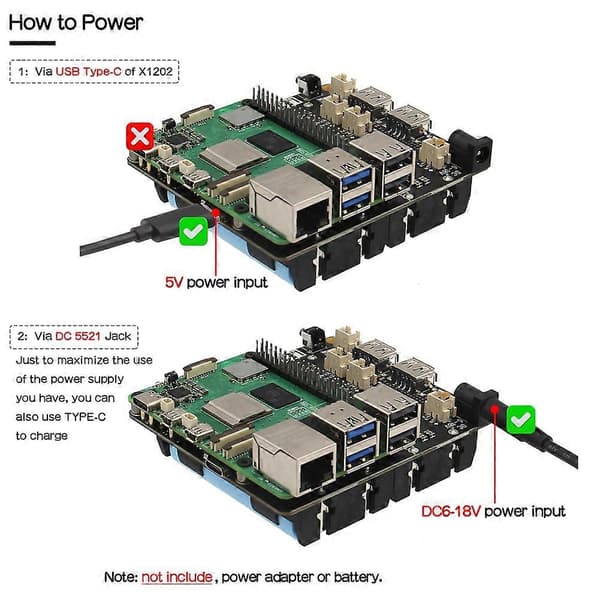

Virtalähdeliitäntä: DC 5.5x2.1mm/Type-C
Virransyöttö: 6-24Vdc ±5%, suurempi tai yhtä suuri kuin 3A/5Vdc 5A
UPS-ulostulo: 5.1V ±5% Max 5A
Sovellusalue: Raspberry Pi5 -sarjan emolevyille
Väri: Musta
Materiaali: PCB
Pakkauksen sisältö:
1 * UPS-laajennuskorttisarja
Vain yllä mainittu pakkauksen sisältö, muut tuotteet eivät sisälly.
Huomautus: Valon heijastus ja erilaiset näytöt voivat aiheuttaa sen, että kuvan kohteen väri poikkeaa hieman todellisesta. Sallittu mittausvirhe on +/- 1-3 cm.
