Tuotetyyppi: Virheenkorjauskortti
Materiaali: PCB
Väri: Keltainen
Ohjeet työpöydän neljä-yhdessä-diagnostiikkakortille:
I. Tunne eri emolevymerkkien LPC-liitäntä ja liitännän 1. nastan suunta. Liitäntäkuva on nähtävissä ostamasi työpöydän 4-in-1-diagnostiikkakortin kuvauksessa tai alla olevassa liitäntäkuvassa. (Kuvat 1 ja 2)
2. Työpöydän neljä-yhdessä-diagnostiikkakortti on suunnattu emolevyn LPC-liitännän 1. nastalle, kuten kuvassa näkyy:

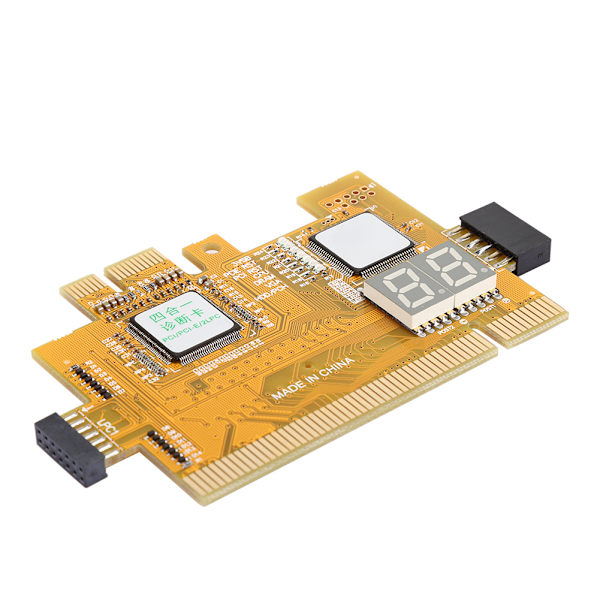

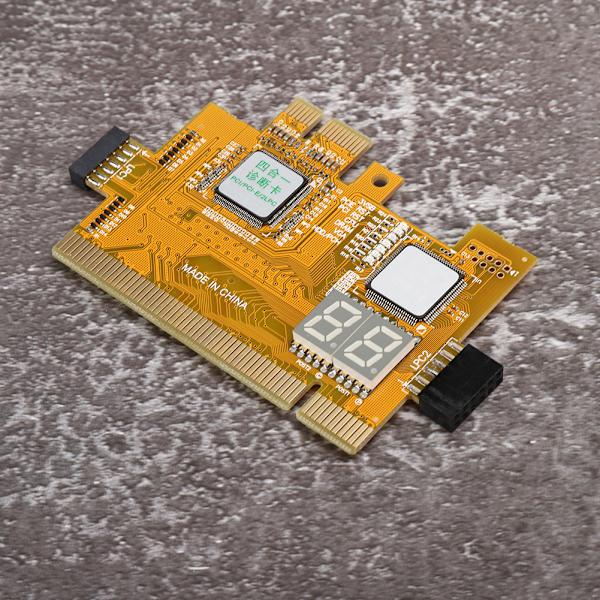

Työpöydän 4-in-1-diagnostiikkakortin LPC-liitäntäesittely, jotta työpöydän 4-in-1-diagnostiikkakortti voidaan sijoittaa oikein emolevylle, työpöydän 4-in-1-diagnostiikkakortin LPC-liitännässä ja emolevyn LPC-liitännässä on kaksi lähtöpistettä, kolmio osoittaa nastan 1 (kuvat 3 ja 4)
3. Huomaa, että työpöydän neljä-yhdessä-diagnostiikkakortin liitäntä ja emolevyn LPC-liitäntä ovat virheellisiä. Sitä voidaan käyttää. Työpöydän neljä-yhdessä-diagnostiikkakortti voidaan osoittaa emolevyn LPC-liitännän 1. nastalle. Emolevyn LPC-liitännässä on enemmän tai vähemmän nastoja. Anna sen olla.
4. Monilla asiakkailla on kysyttävää emolevyn koodin suoritusliittymän ymmärtämisestä. Miksi PCI-E ei tue kaikkia emolevymerkkejä? Olettaen, että PCI-E voi tukea kaikkia emolevymerkkejä, niin LPC:tä ei tarvita koodin suorittamiseen. Emolevyn LPC-liitäntää käytetään koodin suorittamiseen, joten asiakkaiden ei tarvitse etsiä, onko olemassa yleiskäyttöistä PCI-E-korttia. Työpöydän 4 in 1 -diagnostiikkakortti on jo parempi, ole hyvä ja luota siihen. PCI-E-paikan koodin suoritus on Gigabyten ratkaisu. Vain Gigabyten emolevyillä on BIOS-koodi lähetetty PCI-E-paikkaan. Muut merkit lähettävät BIOS-koodin LPC-otsikkokorttiin, ja jotkut lähettävät sen PCI-paikkaan. Gigabyten emolevyn koodin suoritusliittymässä on PCI ja PCI-E. Muutamat käyttävät LPC:tä. Jotkut PCI:t voivat suorittaa koodin, joten PCI-E ei suorita koodia. Päinvastoin, jos PCI-paikkaa ei ole, PCI-E suorittaa koodin. Muut merkit käyttävät PCI- ja LPC-liitäntöjä koodien suorittamiseen. Jotkut PCI:t voivat suorittaa koodeja, joten LPC ei suorita koodeja. Päinvastoin, jos PCI-paikkaa ei ole, LPC suorittaa koodeja. Jokaisella emolevyllä on liitäntä, joka voi suorittaa koodeja, ja liitännät, joilla on BIOS-koodeja, voivat suorittaa koodeja. Liitännät, joissa ei ole BIOS-koodia, eivät ehdottomasti voi suorittaa koodeja. Lyhyesti sanottuna jokaisella emolevyllä on liitäntä, joka voi suorittaa koodeja.
5. Näyttö 00, vaihda liitäntätesti, vaihda LPC ilman PCI-paikkaa, PCI-E ei suorita koodia PCI:n korvaamiseksi, jokaisella emolevyllä on vain yksi liitäntä, joka voi suorittaa koodin, näyttö 00 käyttäjät vaihtavat liitäntätestin.

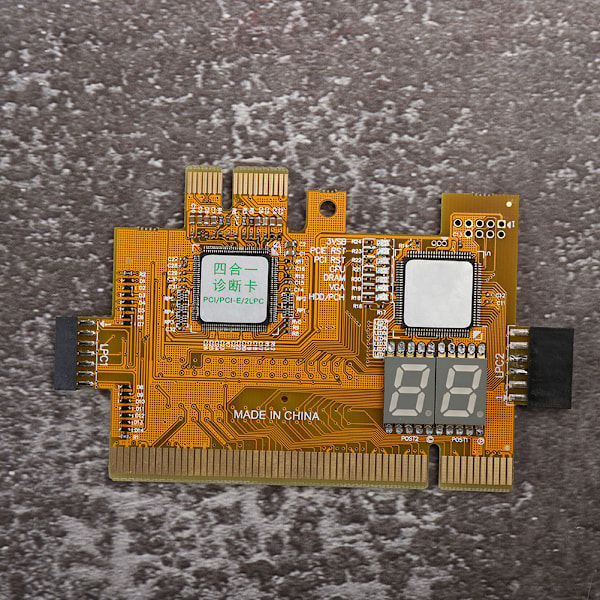

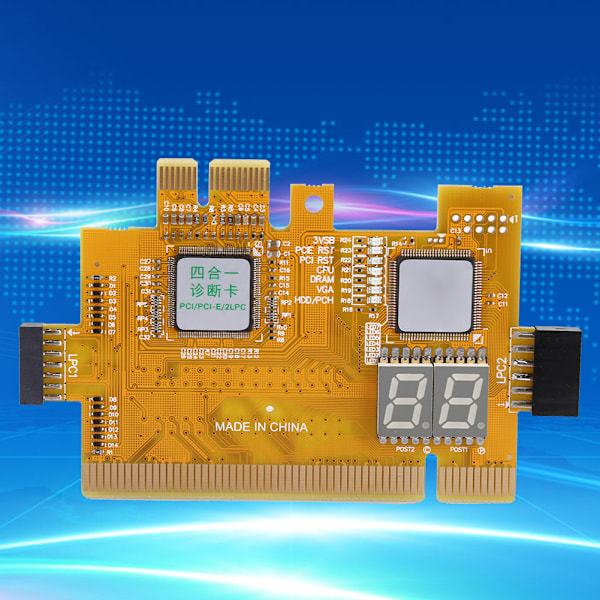

6. Työpöydän neljä-yhdessä-diagnostiikkakortti Täysi näkymä (Kuva 5)
