1). Yksi vaihe RFI-suodattimen DC-piirille, kahden 50A siltapinon ja neljän 35V2200UF kondensaattorin kautta, suodattaa AC-virtalähteen DC-komponentin magneettisen kyllästymisen tai staattisen virran lisääntymisen estämiseksi DC-komponenttimuuntajan vuoksi, mikä johtaa .

2). Differentiaalitilan suodatus, kaksi differentiaalikosketusinduktoria, AC-virtalähteen differentiaalitilan suodatus korkean ja keskitaajuuden häiriöiden estämiseksi

3) Ensimmäisen tason yhteismoodisuodatus, X2-kondensaattoreiden ja yhteismoodi-induktorien kautta yhdistettynä yhteismoodisuodatukseen.

(4) Kaksi yhteismoodisuodatusta, koska käytössä on kaksi (tunnetaan myös nimellä kaksi osaa) suodatusta, joten kohinan suodatus on parempi. Joillekin käyttäjille on nopeita transienttiryhmäpulssihäiriöitä, joiden toistotaajuus on useita kilohertsejä, mikä voi toimia vaimennusroolissa.



Tulojännite: yksivaiheinen AC 110--250V

Lähtöjännite: Yksivaiheinen AC 110--250V

Kuorman nimellisvirta: 4A--20A

Tuloportti: Kolmijohtiminen 7,62 liitäntärasia

Lähtöportti: 2-johtiminen 7,62 liitäntärasia

Väri: Kuten kuvassa

Materiaali: muovi+metalli

tyyppi: 10A



Paketin sisältö:

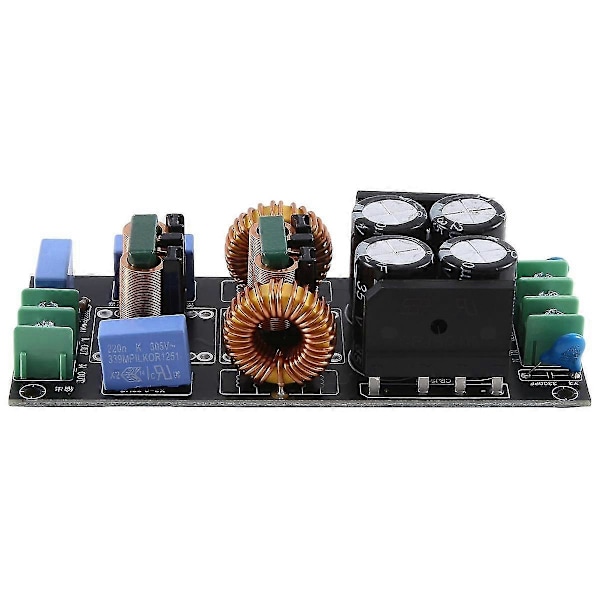

1 Suodatinlevymoduuli



Vain yllä oleva paketin sisältö, muut eivät sisälly toimitukseen.

Huomautus: Valon heijastus ja erilaiset näytöt voivat aiheuttaa sen, että kuvan kohteen väri poikkeaa hieman todellisesta. Mittausvirhe on +/- 1-3cm.
