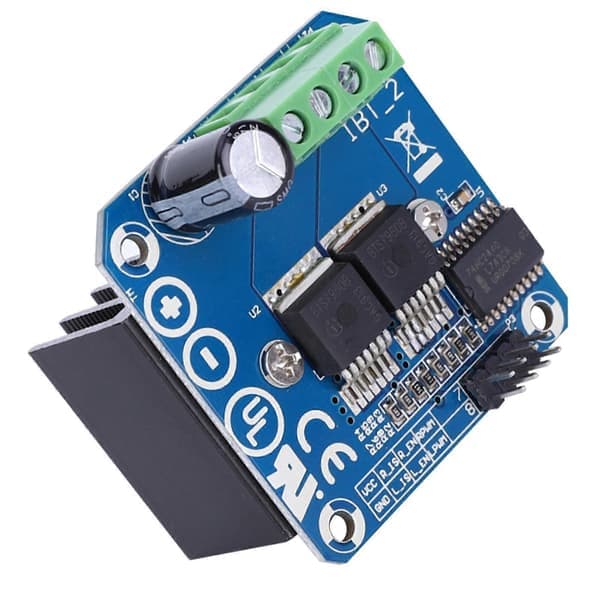

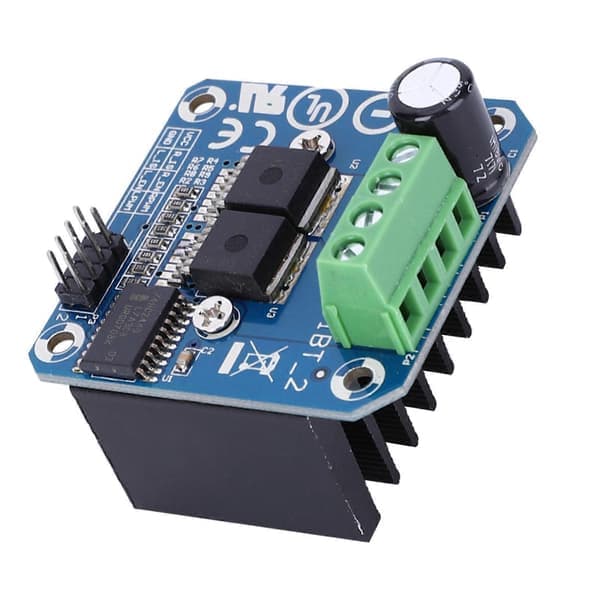

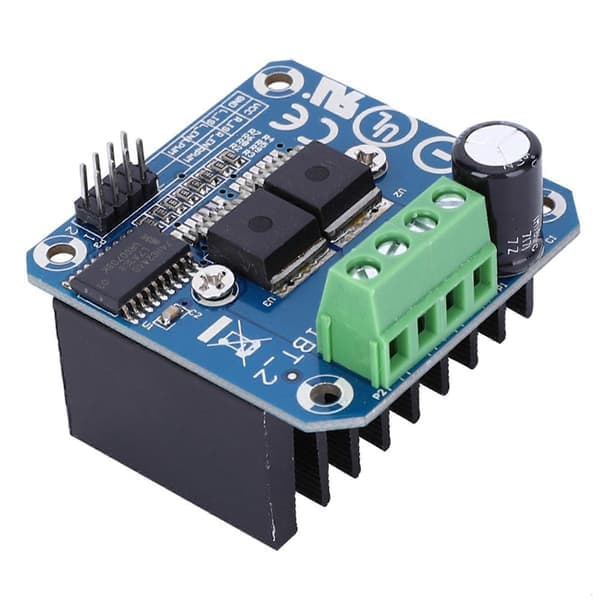

Tuotetyyppi: Moottoriohjausmoduuli_x005f_x000D_Toiminto:_x005f_x000D_Kaksois-BTS7960 suurivirtainen (43 A) H-siltaohjain;_x005f_x000D_5V on eristetty MCU:sta MCU:n tehokkaaksi suojaamiseksi;_x005f_x000D_Sisäänrakennettu 5V virran merkkivalo;_x005f_x000D_Jännitteen näyttö moottoriohjaimen ulostulossa;_x005f_x000D_Jäähdytin voidaan hitsata;_x005f_x000D_PIN-määritys:_x005f_x000D_1. RPWM: Käänny oikealle PWM_x005f_x000D_2. LPWM: Käänny vasemmalle PWM_x005f_x000D_3. R_EN: Oikealle kääntymisen salliminen (aktiivinen korkea)_x005f_x000D_4. L_EN: Vasemmalle kääntymisen salliminen (aktiivinen korkea)_x005f_x000D_5. R_IS: Oikealle kääntymisen virran varoitus (voi kellua)_x005f_x000D_6. L_IS: Vasemmalle kääntymisen virran varoitus (voi kellua)_x005f_x000D_7. VCC: (5V)_x005f_x000D_8. GND_x005f_x000D_Kytkentämenetelmä:_x005f_x000D_Menetelmä 1:_x005f_x000D_VCC: 5V mikrokontrollerista (MCU)_x005f_x000D_GND: Mikrokontrollerin (MCU) GND_x005f_x000D_L_PWM: PWM tai 5V mikrokontrollerista (MCU) vastapäivään (myötäpäivään) kääntymiseen_x005f_x000D_R_PWM: PWM tai 5V mikrokontrollerista (MCU) myötäpäivään (vastapäivään) kääntymiseen_x005f_x000D_R_EN ja L_EN: 5V mikrokontrollerista (MCU)_x005f_x000D_Menetelmä 2:_x005f_x000D_VCC: 5V mikrokontrollerista (MCU)_x005f_x000D_GND: Mikrokontrollerin (MCU) GND_x005f_x000D_L_PWM: 5V mikrokontrollerista (MCU) vastapäivään (myötäpäivään) kääntymiseen_x005f_x000D_R_PWM: 5V mikrokontrollerista (MCU) myötäpäivään (vastapäivään) kääntymiseen_x005f_x000D_R_EN ja L_EN: PWM mikrokontrollerista (MCU)_x005f_x000D_Vain neljä johtoa (GND. 5V. PWM1. PWM2) tarvitaan MCU:sta ohjausmoduuliin;_x005f_x000D_Eristyssirun 5V virtalähde (voidaan jakaa MCU:n 5V:n kanssa);_x005f_x000D_Voi saada moottorin pyörimään eteenpäin, kaksi PWM-tulotaajuutta jopa 25kHZ;_x005f_x000D_Kaksi lämpövirtaa virhesignaalin ulostulon kautta;_x005f_x000D_Eristyssirun 5V virtalähde (voidaan jakaa MCU:n 5V:n kanssa), voit käyttää myös sisäänrakennettua 5V virtalähdettä;_x005f_x000D_Virtalähdejännite 5.5V - 27V; 1Ohjain käyttää BTS7960-sirua, joka koostuu tehokkaasta täyden H-sillan ohjausmoduulista lämpöylivirtasuojauksella. 2Kaksois-BTS7960 H-siltaohjauspiirissä on tehokkaat ohjaus- ja jarrutustoiminnot, jotka eristävät tehokkaasti mikrokontrollerin ja moottoriohjaimen, ja suuri virta 43A. 3Tämä tuote voi toteuttaa moottorin eteen- ja taaksepäin pyörimisen, ja kahden PWM-tulon maksimitaajuus on 25kHZ. 45V eristys yksisirusta voi tehokkaasti suojata yksisirua. 5Tuotteelle on ominaista vakaa suorituskyky ja pitkä käyttöikä. 1 x_x005f_x000D__x005f_x000D_MoottoriohjausmoduuliHuomaa, että tämän tuotteen uusi ja vanha tyyppi lähetetään satunnaisesti, ja varmista, että et välitä ennen tilaamista.
