Kuvaus

25MHZ korkea nopeus kristallioskillaattori 32.768Khz 6PF matalan nopeuden kristallioskillaattori

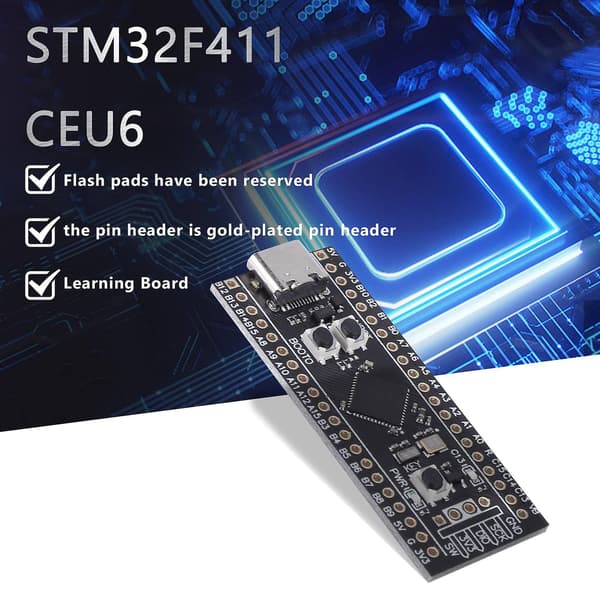

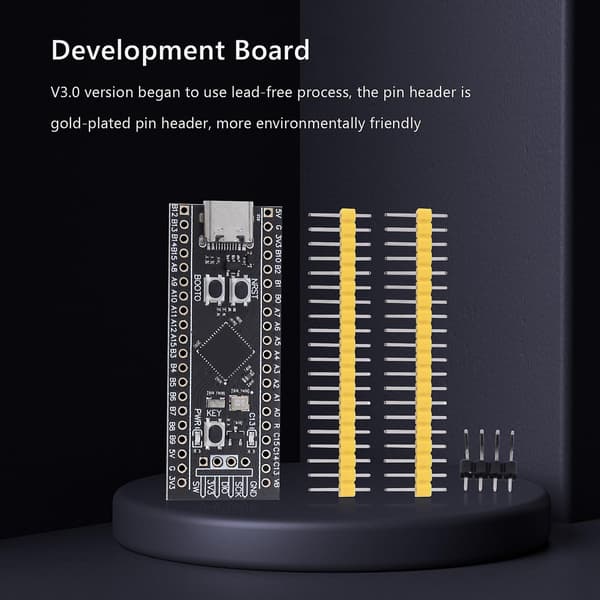

V3.0 versio alkoi käyttää lyijyttömiä prosesseja, pinipää on kullattu pinipää, ympäristöystävällisempi

Flash-tyynyt on varattu ja USBDisk FATFFS-rutiinit on toimitettu

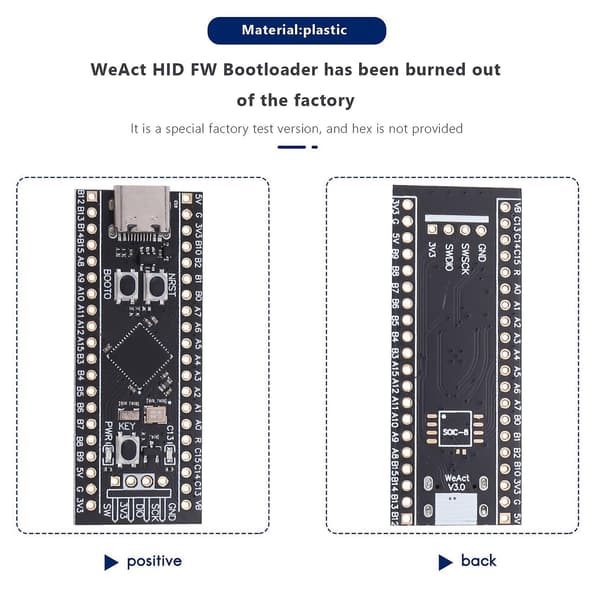

WeAct HID FW Bootloader on poltettu tehtaalta. Se on erityinen tehtaan testiversio, ja hex:iä ei toimiteta.

Tukee MicroPython-ohjelmointia, tarjoaa saatavilla olevaa MicroPython-laiteohjelmistoa, katso konfiguraatiotiedostoja, mutta älä tarjoa teknisiä vastauksia!



Kortit, joiden versio on V1.3 ja uudempi, sisältävät 3 painiketta, reset-painikkeen, BOOT0-painikkeen ja käyttäjän painikkeet.

Kuinka siirtyä ISP-tilaan

1: Paina ja pidä BOOT0-painiketta ja reset-painiketta virran ollessa päällä, vapauta sitten reset-painike ja vapauta BOOT0-painike 0,5 sekunnin kuluttua

2: Pidä BOOT0-näppäintä painettuna virran ollessa pois päältä ja vapauta BOOT0-näppäin 0,5S virran kytkeytymisen jälkeen

DFU-tila: käytä vain datakaapelia tietokoneen kytkemiseen, jos tunnistamattoman ongelman ilmenee, voit lämmittää sirua asianmukaisesti (25 Celsius) ja sitten siirtyä uudelleen ISP-tilaan

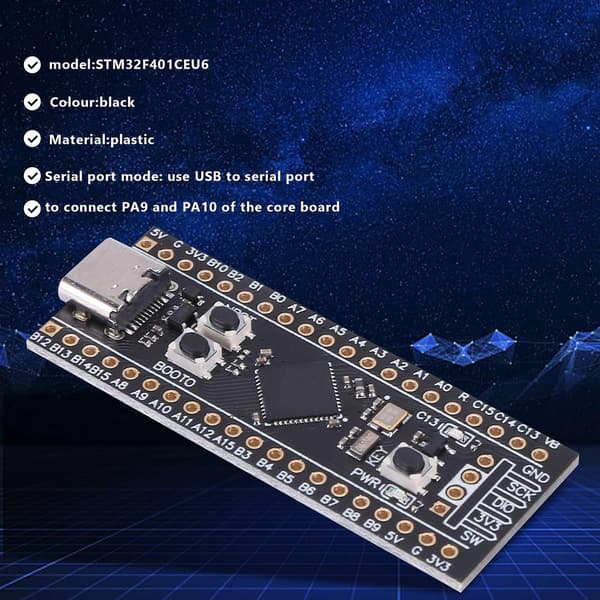

Sarjaliitäntätila: käytä USB:tä sarjaliitäntään emolevyn PA9:n ja PA10:n kytkemiseen

WeAct HID FW Bootloader

Ei tarvita USB:tä sarjaliitäntään, ei virheenkorjaajaa, ei tietokoneen ohjainta, vain TYPE-C-datakaapeli laiteohjelmiston lataamisen loppuun saattamiseksi

Paina ja pidä KEY-painiketta painettuna, napsauta reset-painiketta, LED C13 vilkkuu, vapauta KEY-painike siirtyäksesi

malli:STM32F401CEU6

Väri:musta

Aineisto:muovi



Pakkauksen sisältö:

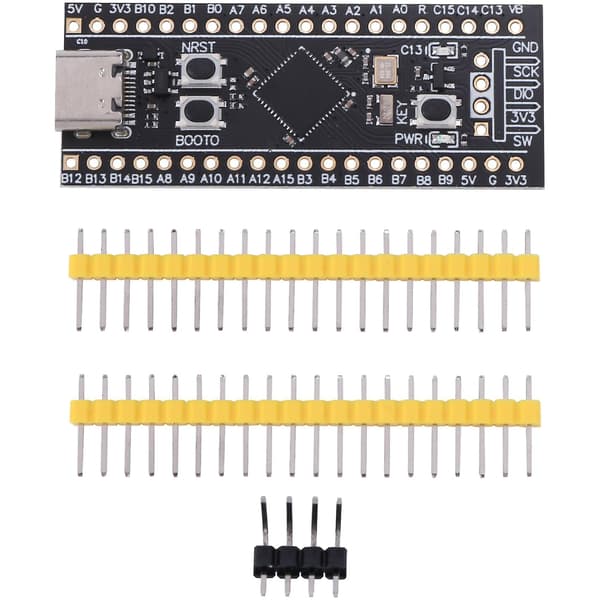

1 * Kehityskortti



Vain edellä mainittu pakkauksen sisältö, muita tuotteita ei sisälly.

Huomautus: Valo ja erilaiset näytöt voivat aiheuttaa kohteen värin kuvassa hieman erilaiseksi kuin todellisuudessa. Mittauksen sallittu virhe on +/- 1-3cm.
