Tuotteen esittely: Tämä laajennuskortti on markkinoilla oleva täysin varusteltu robotin laajennusversio, joka CAN useita moottoreita/askelmoottoreita/servoja (Stepper/Motor/Servo) samanaikaisesti ja CAN pinota lisäämään ohjausliitäntöjä. sopii sovelluksiin, kuten tee-se-itse-robotit, älykkäät autot, robottivarret, /tilts jne. Ohjausliitäntä yksinkertaisesti ottaa käyttöön I2C-liitännän ja on yhteensopiva 3,3/5V-tasojen kanssa, joten se sopii myös muille markkinoilla oleville kehityslevyille.
Huomautus: Erilaisista eristä johtuen tuotteen ulkonäkö, väri ja printed sanat, mikä ei vaikuta sen käyttöön.

Ominaisuudet:
1. Yksi power , normaali toimiva power on 5V ~ 12V; (Valitse oikea power ja virta ohjaamasi moottorin ohjausjännitteen mukaan)
2. Täydellinen tietojen syöttö/tulostus I2C-väylän kautta ,
3. Yhtä I2C-liitäntää, joka on yhteensopiva 5 V:n tason kanssa, CAN ohjata tai muilla kehityskorteilla
4. Yksi I2C-liitäntä CAN liittää antureisiin sovellusten laajentamiseksi
5. Laajennuskortin osoite määräytyy 4 osoitenastan avulla, ja enintään 16 laajennuskorttia CAN käyttää samanaikaisesti.
6. Tukee 16 PWM-kanavalähtöä ja CAN ohjata 16 servoa tai LED-valoa.
7. 12-bittinen resoluutio, säädettävä PWM-taajuus 1,6 KHz asti, konfiguroitava push-pull- tai open-drain-lähtö
8. Tukee 4-suuntaista servoliitäntää ja 3P-standardiliitäntää servo- ja LED-valojen yhdistämisen helpottamiseksi.

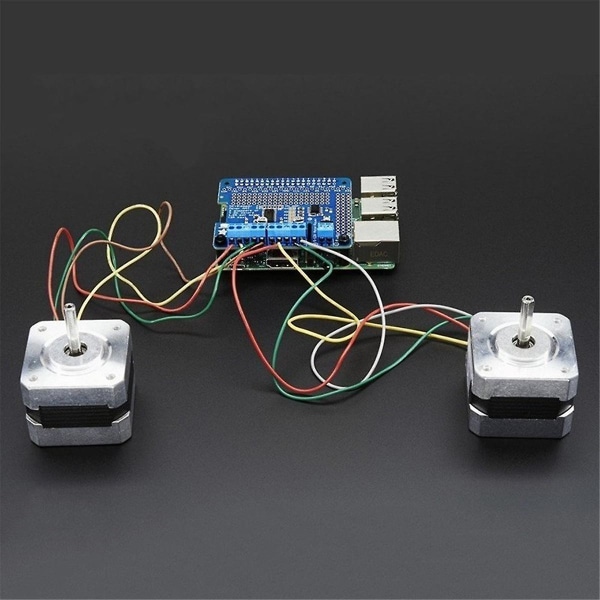

9. Tukee 2-kanavaisia ​​6V ~ 12V askelmoottoreita, tukee 4-kanavaisia ​​6V ~ 12V alennusmoottoreita
10. Tue infrapunavastaanottotoimintoa kätevää infrapunaohjausta varten
spec:
Käyttöjännite: 5V ~ 12V
Käyttöliittymä: I2C
käyttöliittymä

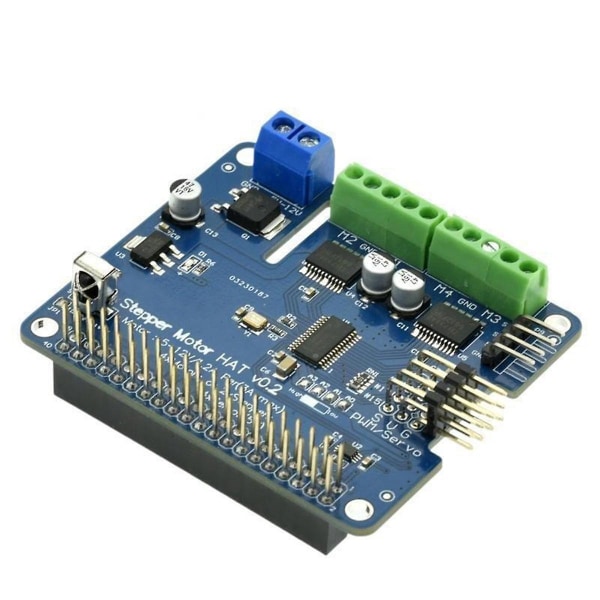

1. 4-suuntainen servoliitäntä (#0, #1, #14, #15)
2. 4-suuntainen moottoriliitäntä (M1, M2, M3, )
3. 2-suuntainen askelmoottorin pinta (M1+M2, M3+)
4. I2C-liitäntä
koko: 65 x 56 x 21 mm
Materiaali: PCB
väri: sininen

Paketinsisältö:
1 x laajennuskortti

Vain yllä oleva paketin sisältö, muut tuotteet eivät sisälly.
Huomautus: Valon heijastus ja erilaiset näytöt voivat saada kuvan kohteen värin hieman poikkeamaan todellisesta. Mittausvirhe on +/- 1-3cm.
