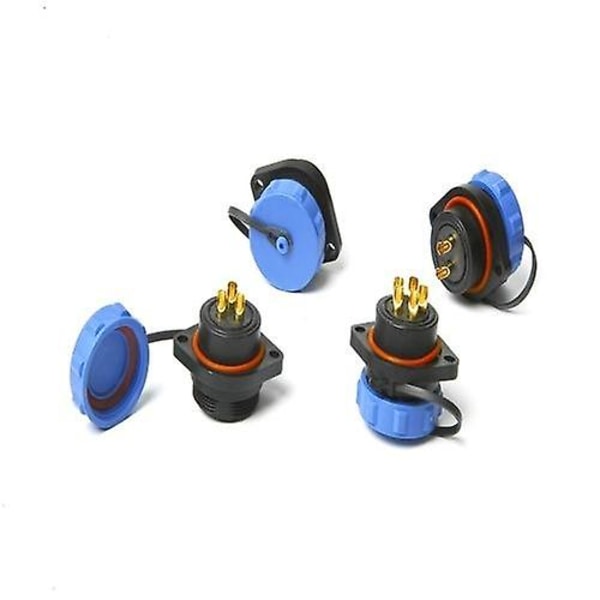

SP17 on SP-sarjan keskikokoinen liitin. Se on suurempi kuin SP13 ja kestää korkeampaa jännitettä. Se on valmistettu muovista ja siinä on kierteinen liitäntä sekä IP68-luokiteltu vedenkestävä ulkoliitäntä. Erilaisilla nastajärjestelyillä 2-9 nastaa SP17 rikastuttaa IP68-luokiteltua vedenkestävää SP-perhettä 17 mm:n keskikokoisella paneelireiällä ja enintään 4 mm:n paneelipaksuudella.

Ominaisuudet:

Lentokoneliitin + liitäntä, SP17 vedenkestävä, kultapinnoitettu messinkiliitäntä, juotosliitäntä.

IP68-liitäntä sisä- ja ulkokäyttöön.

SP17-liittimiä on saatavana vain juotosliitäntinä, mutta ne ovat helpompia juottaa kuin SP13:n.

Eristetty liekinsuojattu muovikuori, hapettumisenesto ja ruostumaton, hyvä tiivistys.

Toimii siten, että toinen puoli on nastalentokone, toinen puoli on kaapeliläpivienti, jossa on vedenkestävä korkki.

Pienellä 17 mm:n paneelireiällä ja enintään 4 mm:n paneelipaksuudella. Se on saatavana eri vaihtoehdoilla 2-9 nastaa.

Kaapelihalkaisijan on oltava 5 mm:n ja 8 mm:n välillä.

Hylsyn päässä on vedenkestävä suojus, joka estää veden ja pölyn pääsyn liitäntään, kun se ei ole kytketty.

Kultapinnoitetut liittimet puhtaasta kuparista paremman johtavuuden, korroosionkestävyyden, U-muotoisen suunnittelun ja helpomman kaapelien juottamisen vuoksi.

Pyrstölukkomutteri on helppokäyttöinen ja reiässä on kaarevuus, joka estää kaapelin vaurioitumisen.

Tekniset tiedot:

Materiaali: muovi

Nastat: 2-napainen 3-napainen 4-napainen 5-napainen 7-napainen 9-napainen (valinnainen)

Paneelin reikä: 17 mm

Paneelin enimmäispaksuus: 4 mm

Liitäntätapa: kierteinen liitäntä

Liitäntätapa: hitsaus

Hitsausmenetelmä: kolofonium sähköinen juotoskolvihitsaus

Liitäntämateriaali: kupari (kultapinnoitettu)

Hitsattu neulanreikä: kultapinnoitettu tyyli

Kuoret: termoplastinen PA66

Eriste: termoplastinen materiaali PPS korkea lämpötila 260 °C

Käyttölämpötila: -25°C-85°C

Korkeapaineenkestävyys: ≥1000V

Pistokkeiden lukumäärä: ≥500 kertaa

Liitäntäkertoja: ≥3000 kertaa

Vedenkestävyys: IP68

Suhteellinen kosteus: 90%-95% (40±2°C)

Suolaussumu: 48H 5% NAC1-sumussa

Tiivistysrengas: silikoni

Eristysvastus: 500MΩ normaaleissa olosuhteissa

Teho: alle 5 ohmia

Käyttövirta: φ2 liitäntä: 20A, φ1 liitäntä: 5A

Käyttövastus: φ2 liitäntä: 2MΩ, φ1 liitäntä 5MΩ

Käyttöjännite: 250V (AC) Kestää jännitteen: 2500V (AC)

Käytettävä johdinhalkaisija: φ5,0-8,0mm

Pakkaus: 12*8*2,5 cm/4,72*3,14*0,98 tuumaa

Pakkauspaino: 26g

Huomautus:

IP68-standardien täyttämiseksi kaapelihalkaisijan on oltava 5 mm:n ja 8 mm:n välillä.

Pakkauslista:

1* SP17 IP68 vedenkestävä liitin
