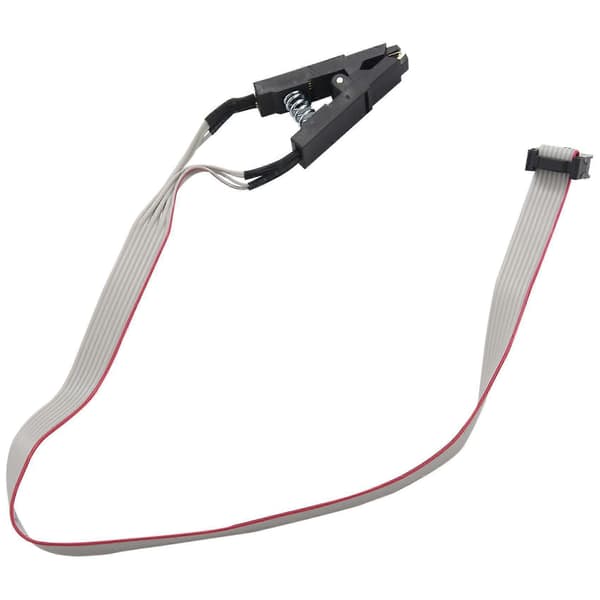

SOP8-klipsi mahdollistaa EEPROM:in piirissä tapahtuvan ohjelmoinnin ilman sirun purkamista, mikä tekee BIOS:in flashaamisesta yksinkertaisempaa ja tehokkaampaa.

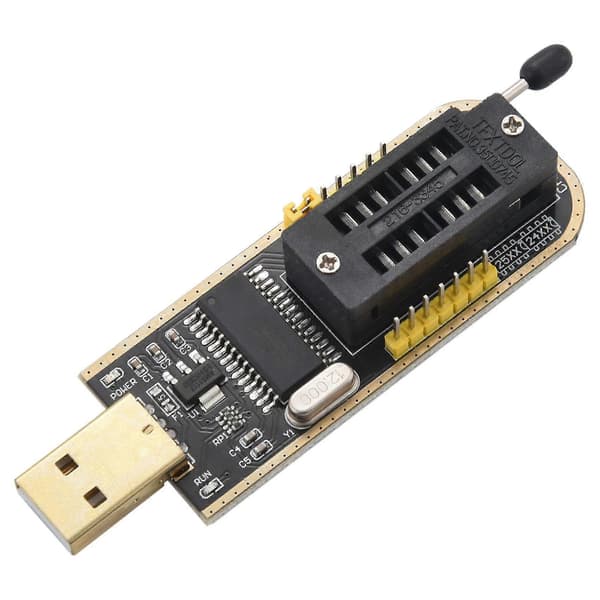

CH341A-ohjelmoijan päätehtävä on varmuuskopioida, poistaa, ohjelmoida, kalibroida ja suorittaa muita toimintoja ohjelmistolle.

SOP8-klipsi tukee sirukokoa: nousu 1,27 mm, täysi valikoima SOP8 leveää ja kapeaa runkoa.

CH341A-ohjelmoija tukee useimpia markkinoilla olevia 24/25-sarjan EEPROM BIOS SOP8 SOP16 -siruja (Vinkkejä: Voit nähdä tuetut sirumallit verkkosivustollamme ennen tilauksen tekemistä). Huomautus: CH341A-sirun ominaisuuksien vuoksi ESMT-luokan 25 sirua voidaan vain lukea, ei kirjoittaa.

Tämä SOP8-klipsi on loistava ratkaisu sirun polttamiseen ilman sirun purkamista, mikä säästää juotosaikaa ja tekee flash-BIOS:ista yksinkertaisempaa ja tehokkaampaa.

Huomautus testiklipsille:

1. Jotkin emolevyt voivat kiinnittää sirun suoraan, mutta joihinkin siruihin vaikuttavat oheispiirit, eikä niitä voida käyttää tällä tavalla. Tarkista sirun sijainti emolevyltä ennen ostamista!

2. Testiklipsiä voidaan periaatteessa käyttää monien suuritehoisten ohjelmoijien kanssa. Kun kohdataan suojatoiminnolla varustettu ohjelmoija, klipsiä ei voida lukea normaalijännitteellä. Sinun on lisättävä 3,3 V jännite.

Käyttöohje: Pidä sirusta ensin kiinni ja lisää 3,3 V jännite sirun 8. nastaa vastaavaan nastaan. Yleensä 3,3 V virtalähteessä on kaksi johtoa, VCC on kytketty klipsiin ja toinen johto on maadoitettu.

3. Älä paina väkisin alas kiinnitettäessä, avaa ensin klipsi ja kiinnitä se sirun vasemmalta ja oikealta puolelta.

Kun purat, älä vedä sitä suoraan ulos. Erota ensin klipsit vasemmalta ja oikealta ja ota ne sitten ulos, jotta ne eivät riko klipsin kärkeä.

väri: Vihreä+musta

Materiaali: ABS

Paketin sisältö:

1 x CH341A USB-ohjelmoija

1 x SOP8 SOIC8 -testi-ip

1 x 8-nastainen - 8-nastaiseen muunnin

2 x SOP8 SOP16 - 8-nastaiseen muunnin

2 x 2,54 mm 4-nastainen liitin

Vain yllä oleva paketin sisältö, muut tuotteet eivät sisälly toimitukseen.

Huomautus: Valo ja erilaiset näytöt voivat aiheuttaa sen, että kuvan kohteen väri poikkeaa hieman todellisesta. Mittausvirhe on +/- 1-3 cm.
