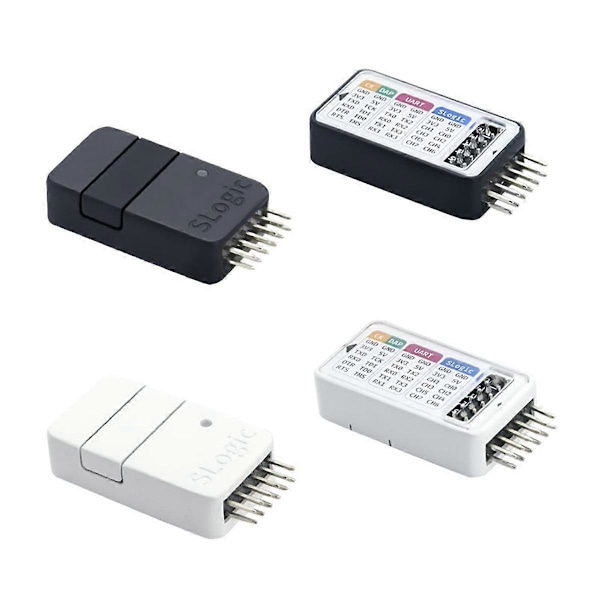

SLogic Combo 8 on kehitystyökalu, joka yhdistää logiikka-analysaattorin, CKLink Debuggerin, -Link Debuggerin ja USB2UART:in toiminnot. Voit vaihtaa toimintoja halutessasi painamalla painiketta käytön aikana.
Logiikka-analysaattorina käytettäessä se tukee enintään 80 MHz:n näytteenottotaajuutta ja voi analysoida useimpia protokollia yhdessä isäntätietokoneen kanssa;
UART-moduulina käytettäessä se tukee 4 sarjaporttia samanaikaisesti ja tukee enintään 20M baudinopeutta, joka soveltuu useimpiin tilanteisiin, joissa sarjaportteja käytetään;
CKLinkinä tai DAPLinkinä käytettäessä sitä voidaan käyttää RISC-V-sarjan ja ARM-sarjan sirujen virheenkorjaukseen, ja se tukee lisäksi yhtä sarjaporttia lokien tarkkailuun.

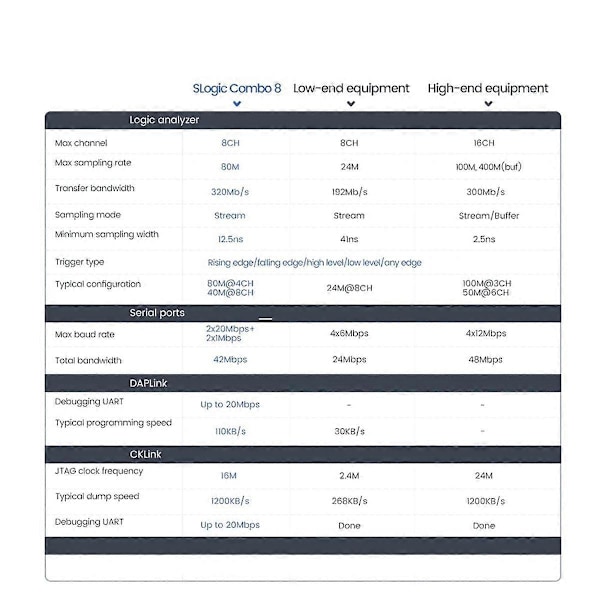

SLogic-toiminnon parametrit
Logiikka-analysaattori: SLogic Combo 8
Kanavien enimmäismäärä: 8CH
Suurin näytteenottotaajuus: 80M
Siirtonopeus: 320Mb/s
Näytteenottotila: Stream
Tyypillinen kokoonpano: 80M@4CH 40M@8CH
Signaalin sisääntuloalue: 0~3.6V
Korkean ja matalan tason kynnys: VIH 2V VIL Alle 0.8V
Huomautus: SLogic Combo 8:n suurin siirtonopeus Windows-ympäristössä on 160Mb/s ja tyypillinen kokoonpano on 80M@2CH 40M@4CH
CKLink-toiminnon parametrit
JTAG-kellotaajuus: 16M
Tyypillinen dump-nopeus: 1200KB/s
Debug-sarjaportti: jopa 20Mbps
DAPLink-toiminnon parametrit
Debug-sarjaportti: jopa 20Mbps
Tyypillinen polttonopeus: 110KB/s
UART-toiminnon parametrit
Nopeat neljä sarjaporttia
Suurin baudinopeus: 2x20Mbps+2x1Mbps
Kokonaiskaistanleveys: 42Mbps
Materiaali: muovi
väri: Valkoinen

Paketin sisältö:
1 x SLogic Combo 8 Slogic Analysaattori
1 x USB Type-C -datakaapeli
1 x Hyppylanka
10 x siruklipsi

Vain yllä oleva paketin sisältö, muut tuotteet eivät sisälly toimitukseen.
Huomautus: Valon heijastus ja erilaiset näytöt voivat aiheuttaa sen, että kuvan kohteen väri poikkeaa hieman todellisesta. Mittausvirhe on +/- 1-3cm.
