Ominaisuudet:



1. Moduulilevy on yhteensopiva kaikkien 20-nastaisten ja 24-nastaisten ATX-tietokonevirtalähteiden kanssa.

2. Kytkinvivut tekevät kytkimen käytöstä kätevämpää.

3. Varaa XH2.54-2P-liittimet (riippuvat), jotka voidaan liittää kahteen ulkoiseen johtoon käyttämällä mikrokontrollerin IO-porttia (5 V) tai kytkintä ATX-virtakytkimen ohjaamiseen (helppoa muokata kotelolla).

4. Useat sisäänrakennetut liitännät helpottavat erilaisten kaapeleiden käyttöä. Kun moduuli on kytketty päälle, se antaa 5 sarjaa virtalähteitä: +12 V, -12 V, 5 V, 5VSB ja 3,3 V.

5. Moduulissa on suuren virran johdotusliittimet, jotka ratkaisevat johdotusliittimien ja ruuvityyppisten johdotusliittimien aiheuttaman löysän ja vaikean johdotuksen ongelman.

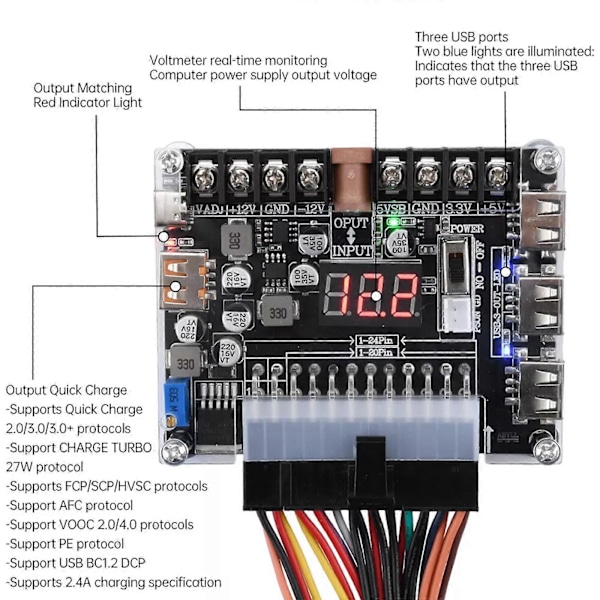

6. Emolevyssä on jännitenäyttö, joka näyttää ja valvoo tietokoneen virtalähteen jännitettä reaaliajassa.

7. Emolevy voi antaa 12 V jännitteen, kun se on yhdistetty DC-emopistokkeeseen, jota voidaan käyttää myös tulojännitteenä (DC12V-24V). Kun DC-emopistoketta käytetään tuloon, emolevyn pikalatausliitännässä on jännitelähtö.



Parametri:

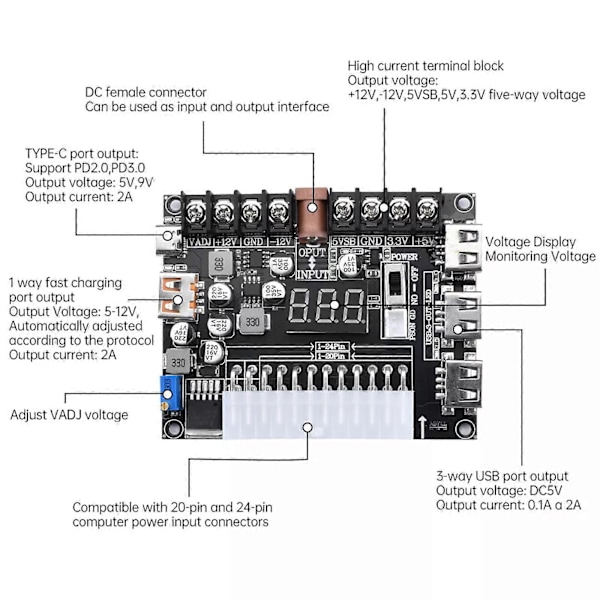

Liittimen lähtöjännite: +12 V, -12 V, +5 V, 5VSB, 3,3 V

3 USB-lähtöä:

Lähtöjännite: DC5V MAX;

Lähtövirta: 0,1A-2,1A;

1 oranssi USB-portti: (Pikalatauslähtöliitäntä, tukee useita protokollia, vaatii puhelimen ja datakaapelia pikalatausta varten)

Lähtöjännite: 5-12 V, säädetään automaattisesti protokollan mukaan;

Lähtövirta: 2A

1 TYPE-C-liitäntälähtö:

Tukee PD2.0/PD3.0-protokollia;

Lähtöjännite: 5 V, 9 V

Lähtövirta: 2A

DC-emopistokkeen liitäntä: voidaan käyttää tulo- ja lähtöliitäntöinä

Yhteensopivuus: Yhteensopiva kaikkien 20-nastaisten ja 24-nastaisten tietokonevirtalähteiden kanssa

Sovellus: USB-liitäntä voi tarjota virtaa matkapuhelimille, tableteille, mobiilivirtalähteille, taskulampuille, Bluetooth-kaiuttimille, älyrannekkeille, pienille pöytälampuille, vanhentuville elektronisille tuotteille ja paljon muulle.





Paketti sisältää: (Valinnainen)

Sarja 1:

Sovitinkortti X1



Sarja 2:

Sovitinkortti X1

Acrylikuori X1

Tarvike X1
