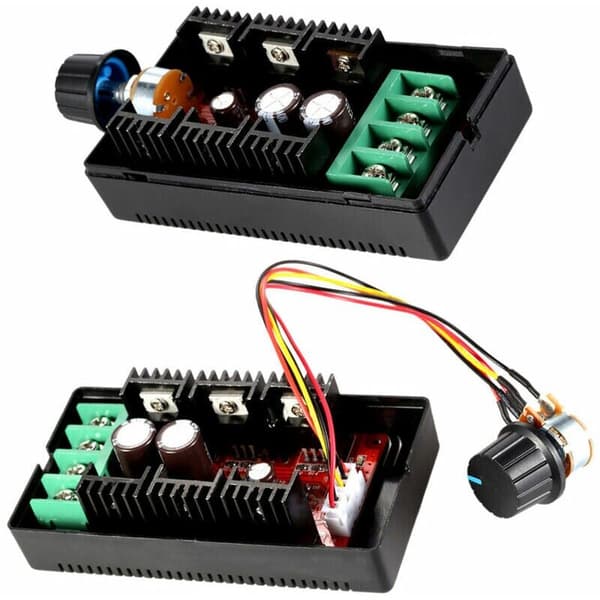

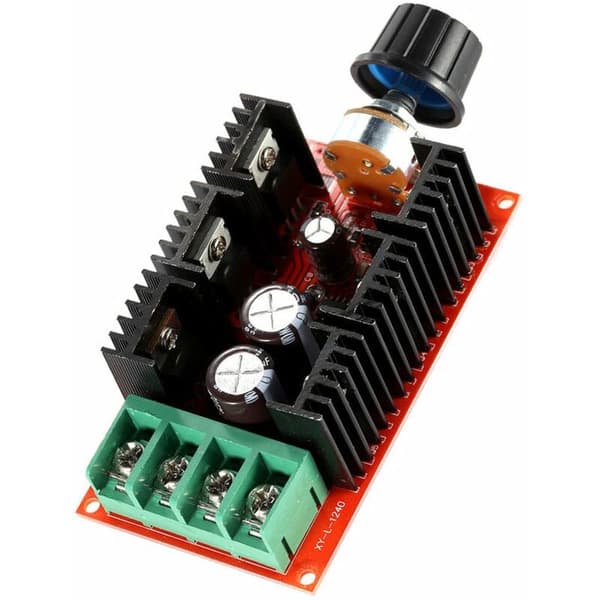

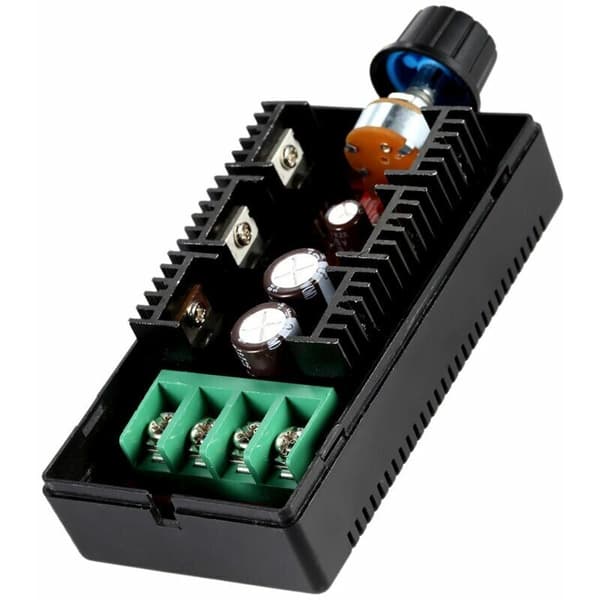

9-50V 2000W moottorin säädin 40A kuorella DC harjamoottorin säädin himmennys- ja lämpötilansäätömoduuli

IMDN12-tyyppinen DC-säädin. Säädin on yleismaailmallinen DC-jännitteen säädin 9-50V. Käyttämällä tuodtua FET/Tuodut erikoisnopeudensäätöohjain IC/PCB on 2oz 70 mikronin paksuinen kuparifolio, ja suurivirtainen tasapainotettu PCB-asettelu tekee PWM-aallonmuodosta täydellisen ja tehokkaamman lähdön.

IMDN12-40A DC-säädin on sijoitettu teollisuustason säätimeksi, jolle on ominaista pieni koko, laaja jännite, suuri virta, alhainen lämpötilan nousu, korkea luotettavuus ja alhainen hinta.

Tekniset indikaattorit:

(1) Käyttöjännite: laaja käyttöjännitealue DC 9V -50V

(2) Ohjausteho: 0,01-2000W (maksimi hetkellinen virta on 40A, ja pitkäaikainen käyttövirta tulee pitää alle 20A). Eri käyttöjännitteet vastaavat seuraavia erilaisia ohjaustehoja;

Kun käyttöjännite on 12V, 12V * 40A = 480W

Kun käyttöjännite on 24V, 24V*40A = 960W

Kun käyttöjännite on 36V, 36V*40A = 1440W

Kun käyttöjännite on 40V, 40V*40A = 1600W

Kun käyttöjännite on 50V, 50V* 40A = 2000W

(3) Lepovirta: 0,025A (kun käyttöjännite on välillä DC10V ja DC50V, lepovirta ei ylitä 25mA)

(4) PWM-käyttöjakso: 5 % - 100 %

(5) PWM-taajuus: 12khz

(6) Käyttölämpötila: -20 -- 40 (ympäristön lämpötila -20 astetta pakkasen alapuolella 40 asteeseen nollan yläpuolella) Tämä säädin on teollisuusluokan ja voi toimia vakaasti pakkasolosuhteissa, yleensä kaupallinen säädin . ei voi toimia vakaasti nollan alapuolella.

Painetun piirin mitat: pituus 90mm, leveys 51mm, korkeus noin 30mm (ilman potentiometrin säätöosaa)

kuvittaa:

1. Lähetyksen aikana potentiometri poistetaan ja asetetaan koteloon, jotta tuote ei vaurioidu kuljetuksen aikana.

2. Kytkettäessä kiinnitä huomiota siihen, että virtalähteen positiivisia ja negatiivisia napoja ei saa kääntää. Käänteinen kytkentä vastaa oikosulkua, ja virta on erittäin suuri, mikä polttaa säätimen välittömästi.
Noudata liitäntäliittimien vieressä olevia ohjeita kytkentää varten.

3. Säädin on DC-säädin ja virtalähteen tulee olla DC-virtalähde välillä 9 ja 50 V.

Tärkein tarkoitus:

1. Erilaisten yleiskäyttöisten DC-harjamoottoreiden nopeudensäätö

2. Erilaisten autotyyppisten moottoreiden nopeudensäätö (autojen jäähdytyspuhaltimien nopeudensäätö, autojen puhaltimien nopeudensäätö, autojen tuulilasinpyyhkimen moottoreiden nopeudensäätö, autojen ilmastointipuhaltimien nopeudensäätö)

3. Tuotantolinjan kuljetinhihnan nopeudensäätö, putkiston poistoilmapuhaltimen nopeudensäätö, kuljetinhihnan nopeudensäätö, useiden tietokonepuhaltimien rinnakkaissäädön nopeudensäätö ja elektronisten puhaltimien nopeudensäätö.

4. Erilaisten DC-lamppujen himmennys, erilaiset DC-lämmityksen lämpötilan säätö.
