Kuvaus

Päätarkoitus: Voidaan käyttää Raspberry Pi 2B/3B/3B+/4B -kehityskorttien koko valikoimaan, Arduinoon, C51:een, STM32:een ja muihin alustoihin. Raspberry Pi tarjoaa ohjelmia, jotka voivat näyttää CPU:n, lämpötilan, muistin, kiintolevyn käytön, IP-osoitteen ja muita tietoja. OLED-näytön nastalista on juotettu ja valmis linja on valinnainen, joka voidaan liittää suoraan Raspberry Pi:hin.

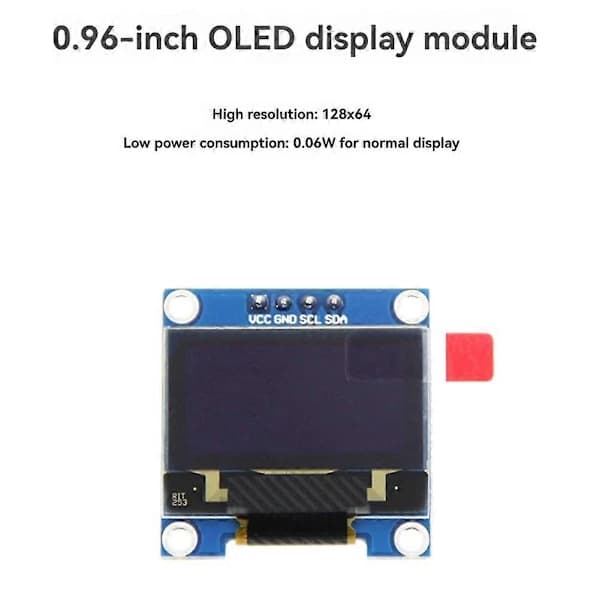

Korkea resoluutio: 128x64 (sama resoluutio kuin 12864, korkea PPI); Katselukulma: yli 160°

Virrankulutus: normaali näyttö 0,06 W (paljon pienempi kuin TFT-näyttö)

Laaja jännitealue (3V-5V), yhteensopiva 3,3 V ja 5 V logiikkatasojen kanssa, ilman tasonsiirto-piiriä

IIC-liitäntä tarvitsee vain 2 IO:ta syttyäkseen helposti. Käyttölämpötila-alue on teollisuuslaatuinen (-20℃-70℃); Sotilaallisen tason prosessistandardit, pitkäaikainen vakaa toiminta.



Käyttöohjeet:

1. Oikea johdotus

Moduulin nastat Raspberry Pi GPIO:lle

VCC 5V/3V (punainen johto)

GND GND (musta johto)

SCL SCL (keltainen johto)

SDA SDA (sininen johto)

2. Asenna WinSCP-työkalu tietokoneelle, muodosta yhteys Raspberry Pi:hin ja lataa tiedot Raspberry Pi:n home/pi-hakemistoon.

3. Käännä ohjelmatiedosto

gcc -o oled oled.c ssd1306_i2c.c -lwiringPi

Näistä gcc on kääntäjä, -o tarkoittaa luotua tiedostoa, jota seuraa luotu tiedostonimi, oled.c ja ssd1306_i2c.c ovat lähdeohjelmat ja -lwiringPi viittaa Raspberry Pi:n wiringPi-kirjastoon.

4. Suorita ohjelma

./oled

Tässä vaiheessa näet CPU:n käytön, CPU:n lämpötilan, muistin käytön, levyn käytön ja Raspberry Pi:n IP-osoitteen, jotka näkyvät oled-näytöllä.

Eri erien vuoksi tuotteen ulkonäössä, värissä ja painetussa tekstissä voi olla eroja, mikä ei vaikuta käyttöön.

Väri: vanhempi Shell

Materiaali: Muovi



Paketin sisältö:

1 x 0,96 tuuman OLED
