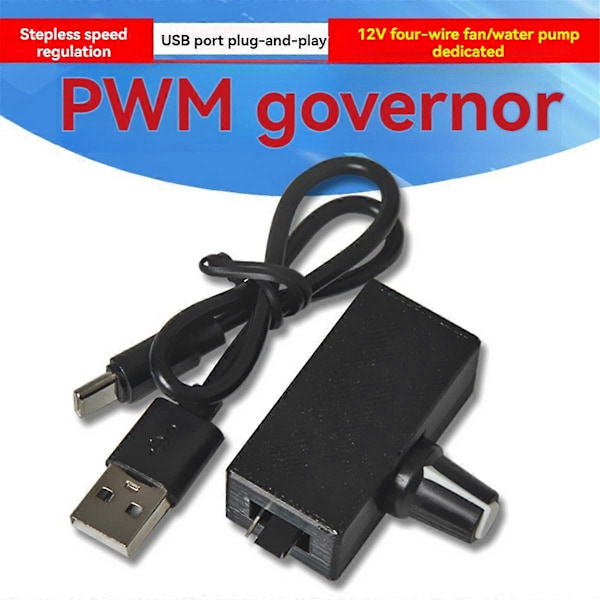

PWM-nopeussäädin suunniteltu 12V 4-johtiselle PWM-tuulettimen/pumpun käyttöön.

Tämä PWM-nopeussäädin tukee 12V-standardituulettimen nopeuden säätöä, ja se tukee myös tietokoneen vesijäähdytyksen PWM-pumpun nopeuden säätöä.

Tämä säädin on suositeltavaa käyttää ohjaamaan lähtötehoa enintään 7-8 wattia (12V 0,6A).

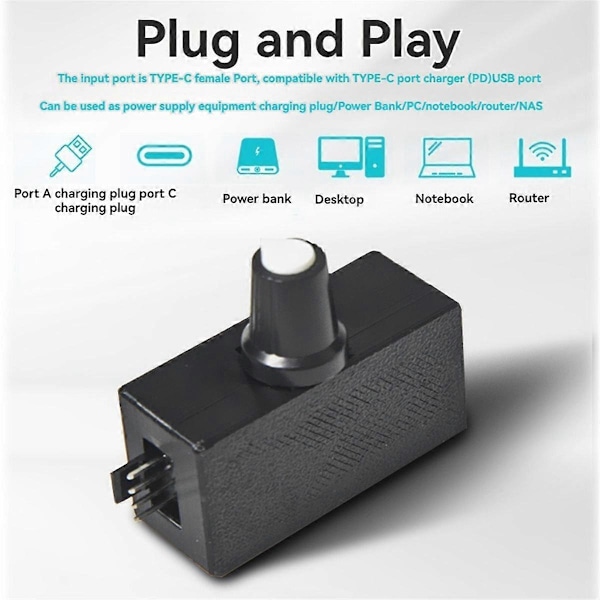

Tämä säätimen tuloportti on USB Type-C naaras. Lähtö on vakio PWM 4-napainen tuulettimen portti.

Sisäänrakennettu DCDC-vahvistuspiiri (vahvistaa USB 5V 12V:ksi). Sisäänrakennettu PWM-signaalin generaattori (nopeuden säätöön).



Tuulettimen nopeuden säätöalue 0-100%.

Käännä nuppia myötäpäivään nopeuden lisäämiseksi, käännä nuppia vastapäivään nopeuden vähentämiseksi.

Säätimen suunnittelun sovelluskohde on pääasiassa lataus-/ladattavan akun virransyöttö, yleinen lähtöteho on yleensä 5V/2A, korkeammat tekniset tiedot ovat suhteellisen harvinaisia, ja 12v/0,7A-tuulettimen parametrit saavuttavat lähes 5V/2A täyden virransyötön, samalla kun otetaan huomioon PWM-säätimen pieni koko, joten jäähdytyskapasiteetti on rajoitettu.

Suositellaan, että lähtövirta pidetään alle 0,7A lyhytaikaisessa käytössä ja alle 0,5A pitkäaikaisessa käytössä.

Tässä tarkoitetaan virtaa maksiminopeudella, tuulettimen virta vaihtelee suhteellisesti nopeuden mukaan.

Tulojännite: 5V

Lähtöjännite: 12V

PWM-taajuus: noin 25KHz

Lähtövirta: nimellinen 0,5A/maksimi 0,7A

Tuloportti: USB TYPE-C naarasportti

Lähtö: PWM 4-napainen

Nopeusalue: PWM-syklin käyttöaste 0-100%

Väri: Musta

Materiaali: muovi

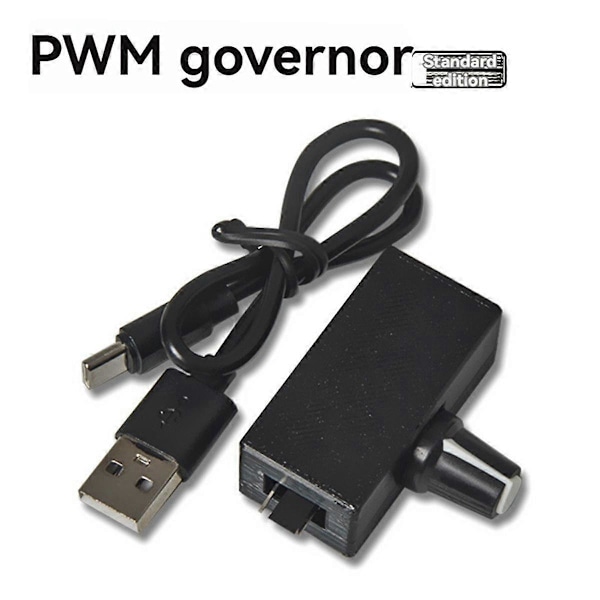

Pakkauksen sisältö:

1 x PWM-nopeussäädin

1 x USB-TYPE-C virtalähdekäyttöinen kaapeli



Vain edellä mainittu pakkauksen sisältö, muita tuotteita ei sisälly.

Huomautus: Valon heijastus ja erilaiset näytöt voivat aiheuttaa kohteen värin kuvassa hieman erilaiseksi kuin todellisuudessa. Mittauksen sallittu virhe on +/- 1-3cm.
