VO-: Negatiivinen ulostulo
VO+: Positiivinen ulostulo
Ulostulojännite: 1,2 V - 36 V DC
Liitäntätapa: Liitin
Tulojännite: 6 V - 40 V DC (10 V - 40 V suositellaan)
+IN: Positiivinen tulo
Oikosulkusuojaus: Itsepalautuva (ei voida oikosulkea pitkään aikaan)
Ulostulovirta: 20 A (maks.), 15 A (suositellaan)
EN: Aktivoi ulostulon alhaisella jännitetasolla; jättäminen auki, korkea jännitetaso on tehokas
CV: Ulostulojännitteen säätö
Kun tulo ja ulostulo ovat yhteisesti maadoitettuja, ei kuormitusta, CV-vakiojännite, CC-ulostulo vakiovirta
Hyötysuhde: 95 % (24 V - 12 V, 20 A)
Ulostulon aaltoilu: 50 mV
-IN: Negatiivinen tulo
CC: Ulostulovirran säätö

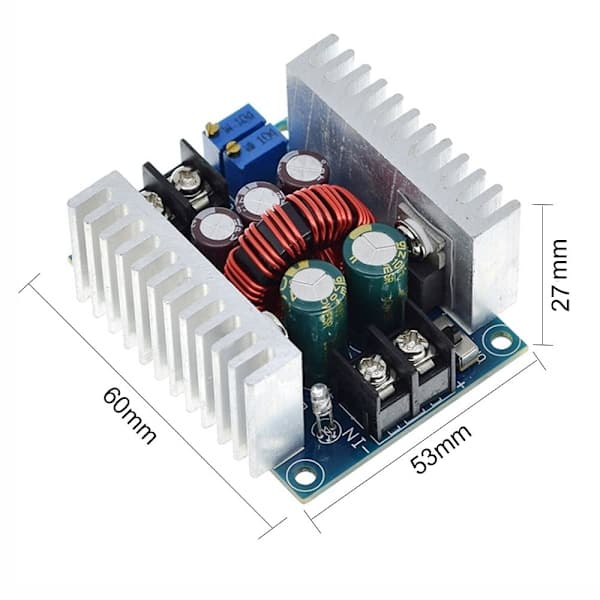

Koko: 60 x 53 x 27 mm / 2,36 x 2,08 x 1,06 \"
Ominaisuudet:
Laajan tulojännitealueen (6 V - 40 V) ansiosta alennusmuunnin voi säätää ulostulojännitettä ja -virtaa tarkasti.
Hyötysuhde voi olla jopa 96 %, mitattuna 20 A:lla, ja muuntaa 24 V:n 12 V:ksi.
Se on suunniteltu 75 V / 80 A:n suurvirtakytkennällä, jossa on kaksois-MOS-putki.
Tulo ja ulostulo käyttävät korkeataajuista elektrolyyttikondensaattoria, jolla on alhainen resistanssi, alhainen aaltoilu ja vakaa ulostulo.
Johdotus on kätevää näiden suurten virtaruuviliittimien (30 A) avulla.
Buck-moduulissa on 2 jäähdytyslevyä, jotka voivat parantaa lämmönpoistoa.
Kun tulo- ja ulostulojännitteen välillä on suuri ero, vähennä tehoa ja virtaa.
Paketti sisältää:

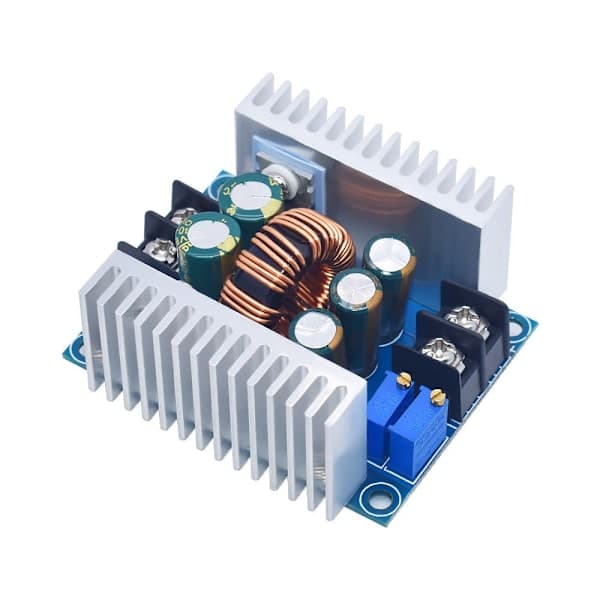

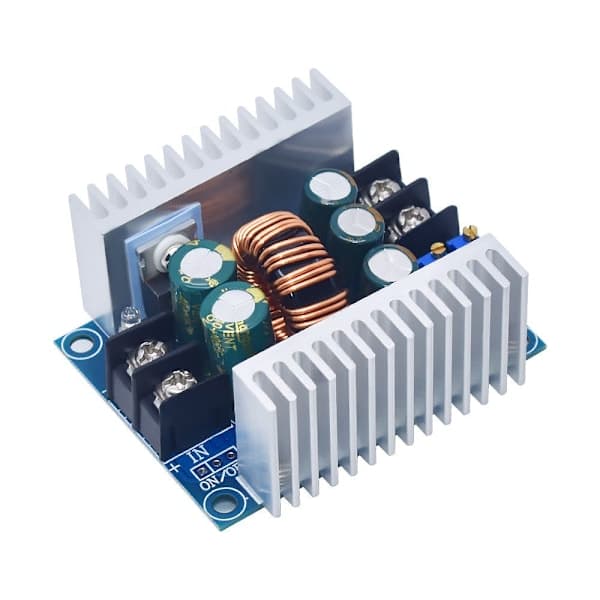

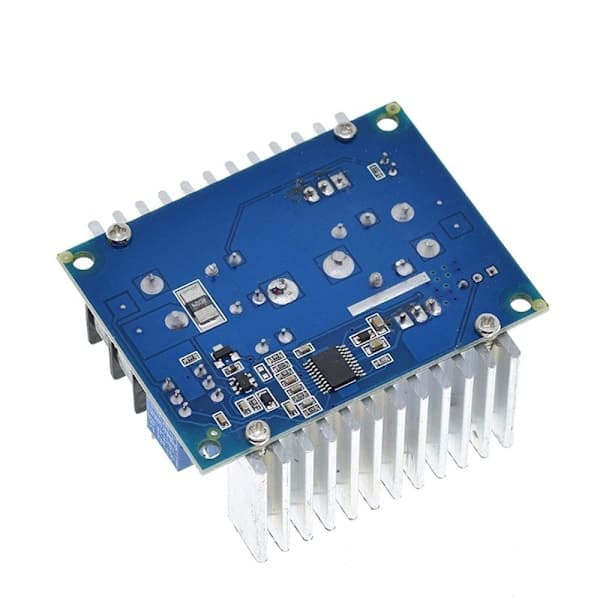

1 x 300 W 20 A vakiovirtainen säädettävä Buck Converter Step-Down Voltage Module_pa_paris
