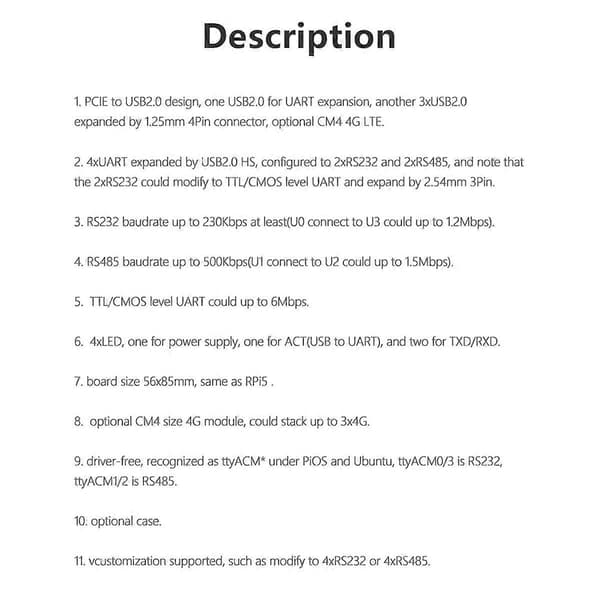

1. Käyttää PCIE:tä nelikanavaiseen USB2.0-malliin, yksi USB2.0 on käytössä sarjaportin laajennukseen ja kolme muuta USB2.0:aa on johdettu ulos 1,25 mm:n 4-nastaisella liitännällä, joka voi laajentaa CM4 4G Mini -moduulia
2. Neljä sarjaporttia on ulostuotu USB2.0-nopean liitännän kautta, käyttäen kahta RS232:ta ja kahta RS485:tä (virraneristyksellä). Kaksi RS232:sta voidaan muuntaa TTL/CMOS-tason UART:iksi ja johdettu ulos 2,54 mm:n 3-nastaisen pinnin kautta.
3. RS232-siirtonopeus voi olla yli 230 kbps (U0:n ja U3:n telakoinnin todellinen mittaus voi olla 1,2 Mbps)
4. RS485-siirtonopeus voi olla 500 kbps (U1:n ja U2:n telakoinnin todellinen mittaus voi olla 1,5 Mbps)
5. TTL/CMOS UART -siirtonopeus voi olla 6 Mbps

Yhteensä on neljä merkkivaloa, joista yksi on virran merkkivalo (toimii 5:n PCIE-liitännän kautta), yksi on USB-sarjaporttisirun ACT-merkkivalo ja kaksi muuta ovat lähetin-vastaanotinmerkkivaloja.

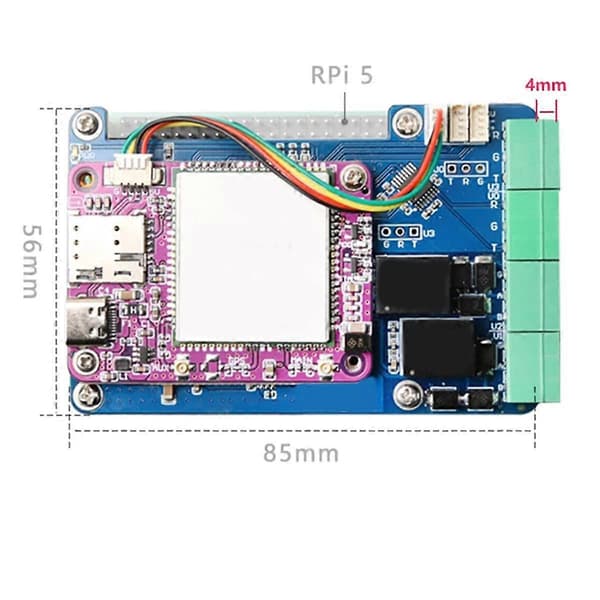

Levyn koko on 56x85mm, sama kuin RPI5:llä, neljällä kiinnitysreiällä

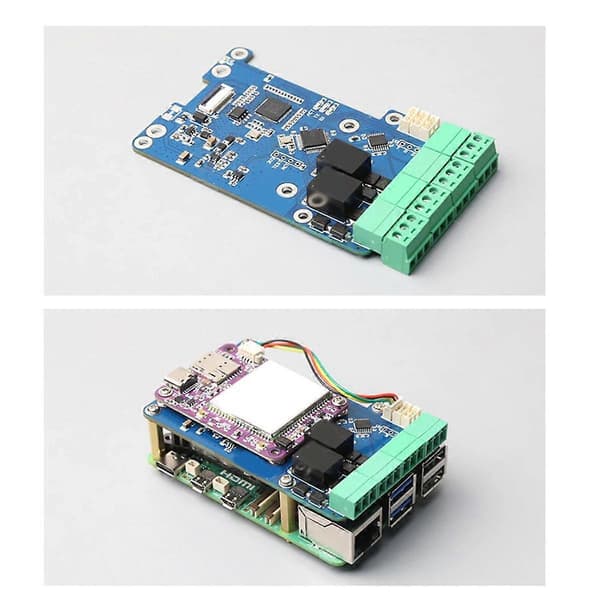

Varaa kiinnitysreiät 4G-moduuleille ja voi pinota 1-3 kanavaa 4G-moduuleja
Ajuriton suunnittelu, oletustunnistus järjestelmässä ja järjestelmässä on ttyACM*, ttyACM0 ja 3 ovat RS232 ja ttyACM1 ja 2 ovat RS485
Eri erien vuoksi tuotteen ulkonäkö, väri ja painetut sanat, jotka eivät vaikuta käyttöön.
Väri: Sininen
Materiaali: PCB

Paketin sisältö:
1 * MPUUART RPi 5 PCIe - USB UART HAT 5 -sarjalle

Vain yllä oleva paketin sisältö, muita tuotteita ei ole mukana.
Huomautus: Valon heijastus ja erilaiset näytöt voivat aiheuttaa sen, että kuvan kohteen väri poikkeaa hieman todellisesta. Mittausvirhe on +/- 1-3cm.
