Kuvaus
Sarja: Mini SAS
Langan koko: 30AWG, tinattu kupari, OD: 0. 9x2.3,MM
Lukitus vastapuoleen: Salpalla
Pinnoitus: Au 30u min yli Ni 100u min
Syttyvyys: Kaapeli vaakasuora liekki, PCB 94V-0, PBT 94V-0
Sovellukset:
Data/Viestintä
RAID (Redundant Array of Independent Disks)
Työasemat
Telineeseen asennettava palvelin
Palvelimet
Tallennustelineet
Siirtonopeus 12 Gbps.
Määrittely täyttää SAS 4.0:n.\Tekninen suorituskyky
Liitos- ja irrotusvoima
Ehdot: EIA 364-13. Aseta sisään ja vedä ulos nopeudella 25 mm/min.
Liitos: 55 N enintään Mini SAS:lle.
Irrotus: 49 N enintään Mini SAS:lle.
Liitos: 45 N enintään SATA-liittimelle.
Irrotus: 10 N enintään SATA-liittimelle.
Sähköinen suorituskyky:
Kosketinvirran voimakkuus - 0,5 ampeeria enintään per nasta, kun se on liitetty.
Jänniteluokitus - 30 vac koskettimelle, kun se on liitetty tai ei.
Kosketusvastus - 30 mohm Max. Alkuperäinen, 15 mohm enintään rasitustestin jälkeen.
Dielektrinen kestävyysjännite - 500 vac 1 minuutin ajan ilman taukoa.
Eristysvastus - 1000 mohm vähintään.
Signaalin eheys:
Liitetyn koskettimen impedanssi: 100 ohmia ± 15 %
Absoluuttinen kaapelin läpäisemättömyys: 100 ohmia ± 10 %
Kaapelin parin sovitus: ± 5 ohmia
Yhteismoodin impedanssi: 25–40 ohmia
Lisäyshäviö: -6 DB enintään 4,5 GHz:iin asti
Ristikuuluminen: -26 DB 6 GHz:iin asti
Väri: Kuten kuvassa
Materiaali: Muovi+ punottu lanka
Kaapelin pituus: 1 m / 0,5 m

Paketin sisältö:

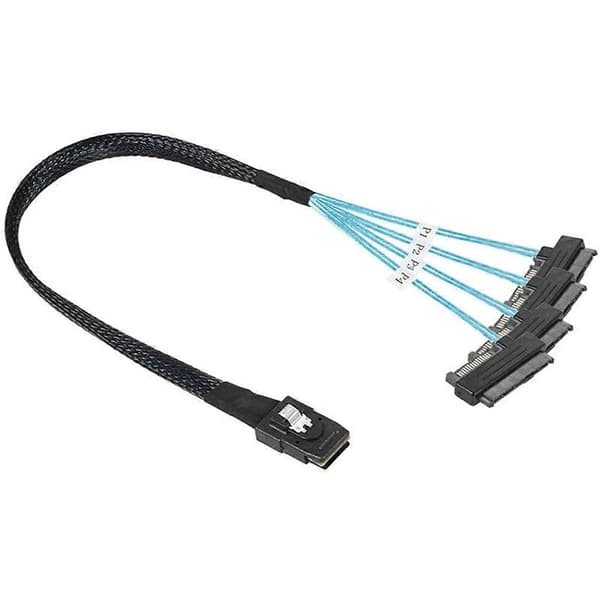

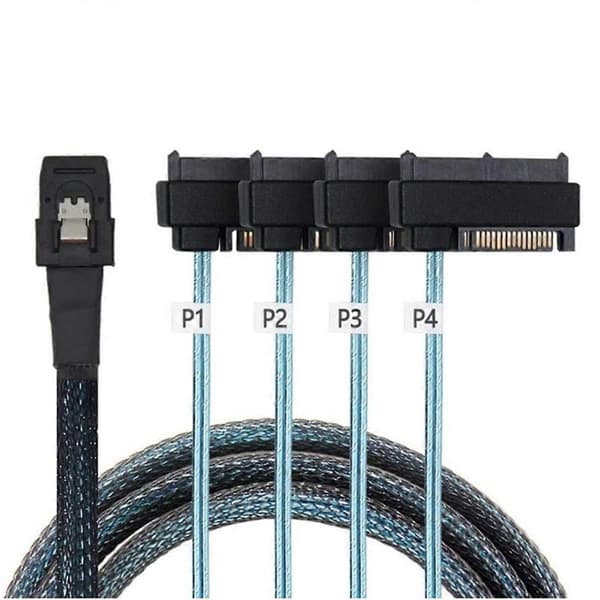

1 * Mini Sas Sff-8087 - 4 Sff-8482 -kaapeli
Vain yllä oleva paketin sisältö, muut tuotteet eivät sisälly.
Huomautus: Valon heijastus ja erilaiset näytöt voivat aiheuttaa sen, että kuvan kohteen väri poikkeaa hieman todellisesta. Sallittu mittausvirhe on +/- 1-3 cm.
