Sarja: Mini SAS
Johdon koko: 30AWG, tinattu kupari, OD: 0. 9x2.3,MM
Lukitus vastakappaleeseen: Salpa
Pinnoitus: Au 30u' min yli Ni 100u' min
Syttyvyys: Kaapeli vaakasuora liekki, PCB 94V-0, PBT 94V-0
Sovellukset:
Data/tietoliikenne
RAID (Redundant Array of Independent Disks)
Työasemat
Räkkiin asennettava palvelin
Palvelimet
Tallennusteline
Lähetysnopeus 12 Gbps.
Tekniset tiedot täyttävät SAS 4.0:n.
Mekaaninen suorituskyky
Liitäntä- ja irrotusvoima
Kunto: EIA 364-13. Aseta ja irrota nopeudella 25 mm/minuutti.
Liitäntävoima: 55 N maksimi Mini SAS:lle.
Irrotusvoima: 49 N maksimi Mini SAS:lle.
Liitäntävoima: 45 N maksimi SATA-liittimelle.
Irrotusvoima: 10 N maksimi SATA-liittimelle.
Sähköinen suorituskyky:
Kosketusvirran luokitus - 0,5 ampeeria maksimi per nasta kytkettynä.
Jänniteluokitus - 30 VAC kosketukselle kytkettynä tai ei.
Kosketusvastus - 30 mohm maksimi alussa, 15 mohm maksimi rasitustestin jälkeen.
Dielektrinen kestojännite - 500 VAC 1 minuutin ajan ilman taukoa.
Eristysvastus - 1000 mohm minimi.
Signaalin eheys:
Kytketyn liittimen impedanssi: 100 ohmia 15%
Absoluuttinen kaapelin läpäisemättömyys: 100 ohmia 10%
Parikaapelin sovitus: 5 ohmia
Yhteismoodin impedanssi: 25-40 ohmia
Lisäyshäviö: -6 DB maksimi 4,5 GHz asti
Ristiinkytkentä: -26 DB 6 GHz asti
Väri: Kuten kuvassa
Materiaali: Muovi + punottu johto
Kaapelin pituus: 1m/0,5m
Pakkauksen sisältö:

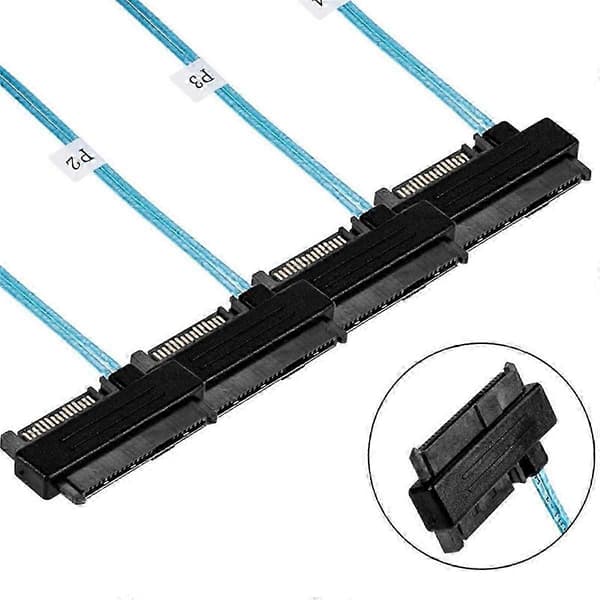

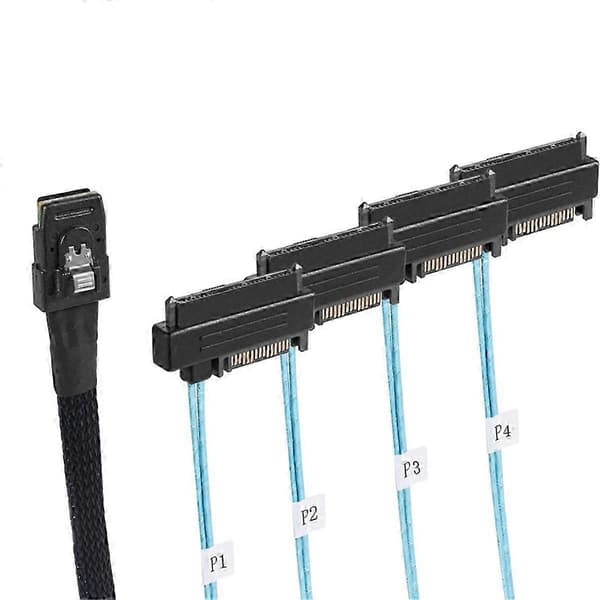

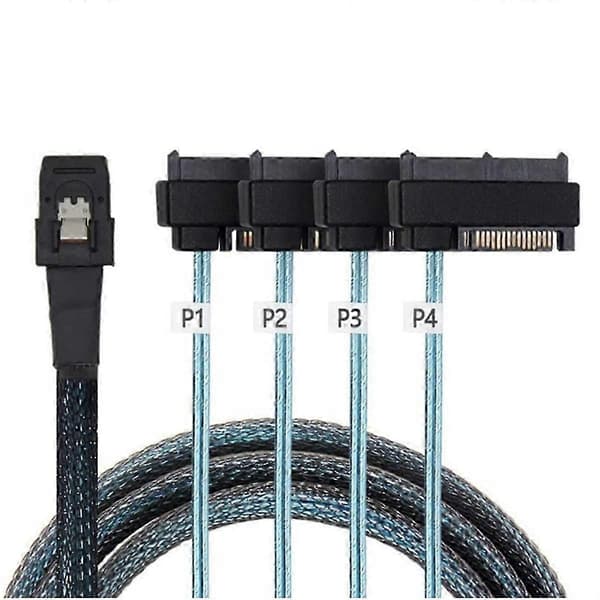

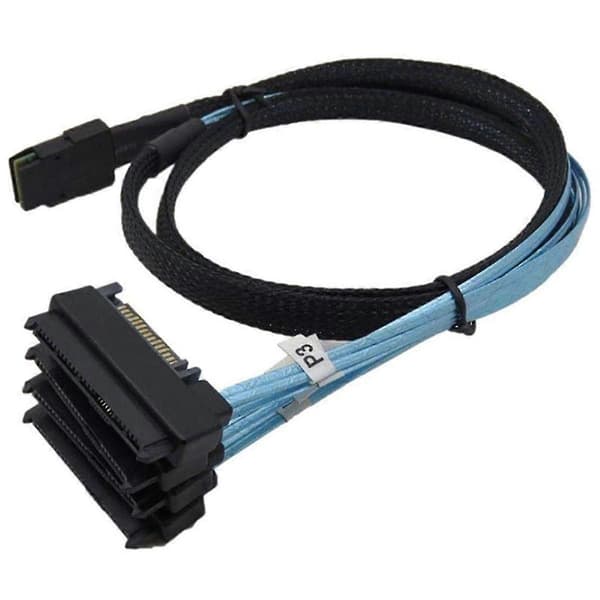

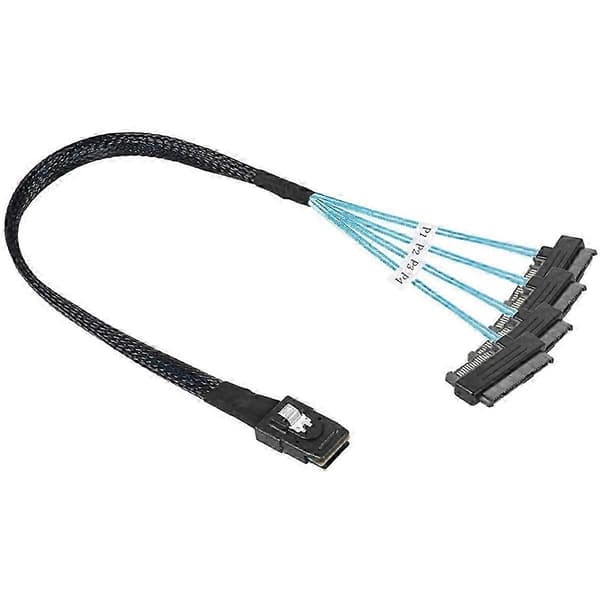

1 * Mini Sas Sff-8087 - 4 Sff-8482 -kaapeli
Vain yllä oleva paketin sisältö, muut tuotteet eivät sisälly.
Huomautus: Valon heijastus ja erilaiset näytöt voivat aiheuttaa sen, että kuvan kohteen väri poikkeaa hieman todellisesta. Sallittu mittausvirhe on +/- 1-3 cm.
