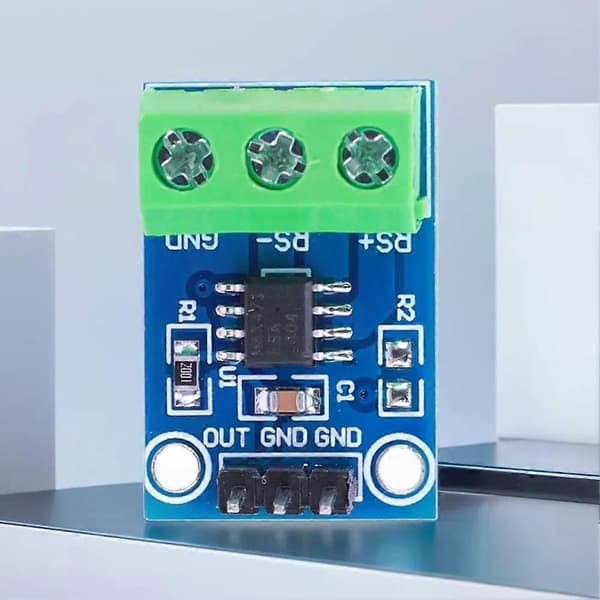

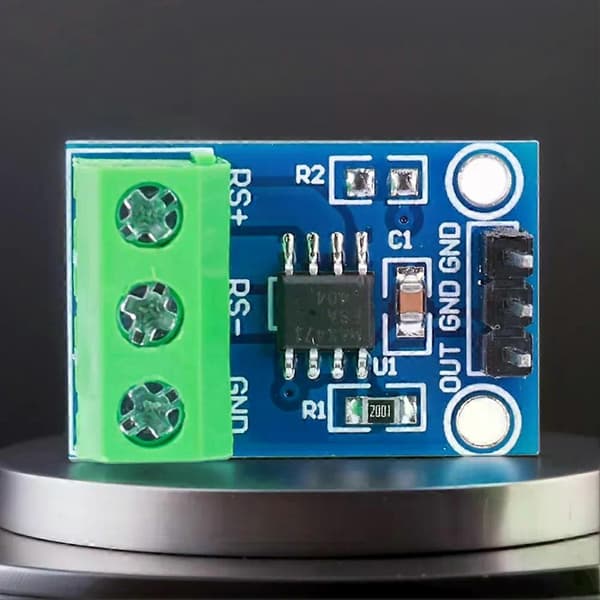

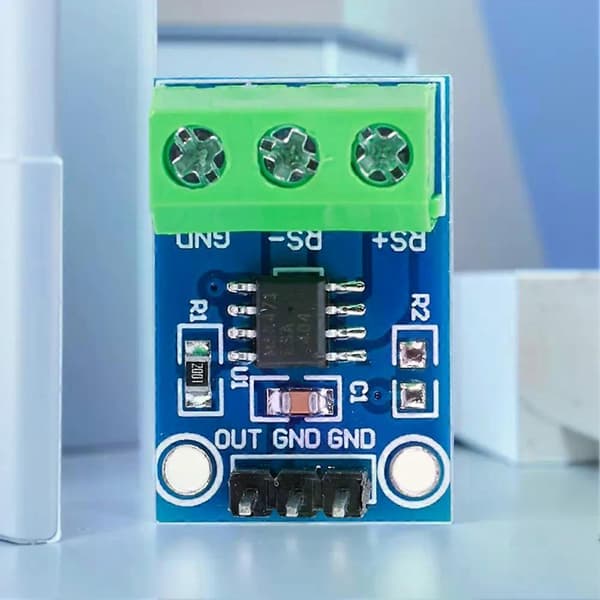

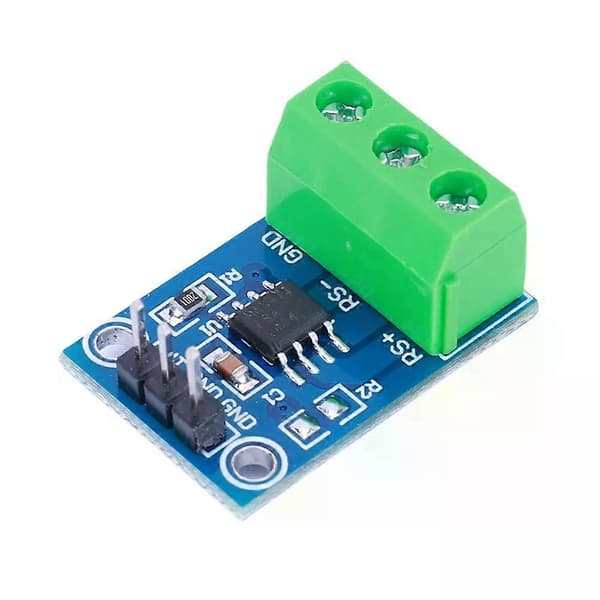

MAX471 Virta-anturimoduuli 3A Alue Virranmittausmoduuli DC 3-36V Jännitevirta-anturimoduuli Yhteensopiva Arduinon kanssa

Ominaisuudet:
1. Edistyksellinen tunnistus:
Koe moitteeton virrantunnistus MAX471 virta-anturimoduulilla, jossa on edistykselliset ominaisuudet, jotka valvovat tarkasti sähkövirtoja kriittisissä sovelluksissasi.
2. Tarkkuusvastus:
Hyödynnä virta-anturimoduulin integroitua tarkkuusshunt-vastusta, joka varmistaa tarkan virranmittauksen vaativimmissakin projekteissa.
3. Skaalautuva alue:
Laajenna helposti virrantunnistustasi 3A-rajan yli kytkemällä laitteita rinnakkain, mikä tekee MAX471 ammattimaisesta moduulista erittäin mukautuvan suuren mittakaavan sähköiseen valvontaan.
4. Luotettava tarkkuus:
Luota MAX471 virta-anturimoduulin johdonmukaiseen suorituskykyyn sen korkealaatuisten komponenttien ansiosta, jotka tarjoavat luotettavia lukemia ja pitkäaikaista vakautta monissa eri käyttötapauksissa.
5. Monipuoliset sovellukset:
Kyky käsitellä jopa 3A itsenäisenä yksikkönä ja enemmän rinnakkain kytkettynä tekee tästä virranmittausmoduulista ihanteellisen monenlaisiin tee-se-itse-elektroniikka- ja teollisuustehtäviin.

Erittely:
Alkuperä: Manner-Kiina

Toiminnallinen
Tämä virta-anturimoduuli käyttää Yhdysvalloissa sijaitsevan Midea Corporationin valmistamaa tarkkaa ja korkealaatuista virta-anturivahvistinpiiriä MAX471. Tämä moduuli ei vaadi ulkoista virtalähdettä, ja se saa virtansa suoraan testattavan moduulin sisällä olevasta virtalähteestä. Sitä käytetään yleensä virran havaitsemiseen DC-piirissä, jonka virtalähde on 3-36 V. Sisäisellä tunnistusvastuksella on 3A:n tunnistuskyky. Sen käyttäminen rinnakkain voi myös laajentaa kykyä havaita virtaa ja tuottaa jännitettä, joka on verrannollinen virtaan. Samalla johdotus on kätevää ja helppokäyttöistä.

Tämä moduuli on kytkettävä ennen kuormaa virran havaitsemiseksi ja kuorman virtalähteen jälkeen.
Tulojohdot:
1. INPUT+ on kytketty suoraan virtalähteen positiiviseen napaan (kuormitusvirtalähteen positiiviseen napaan) ja INPUT- on kytketty suoraan kuorman positiiviseen napaan (muuta kuormitusvirtalähdettä).
2. GND on kytketty virtalähteen tai kuorman negatiiviseen napaan.

Lähtöjohdot:
1. OUT tuottaa jännitearvon, joten se voidaan kytkeä mikrokontrollerin AD-tuloliittimeen. Lähtöjännitearvon ja havaitun virta-arvon suhde on 1V/A. (Toisin sanoen lähtöjännitearvo on 1V, mikä tarkoittaa, että havaittu virta on 1A)
2. GND on kytketty mikrokontrollerin negatiiviseen napaan.

Jännitealue: 3-36V
Havaitsemisvirta-alue: 0-3A
Virta-jännite-muuntosuhde: 1V/A
Tarkkuus normaalissa käyttölämpötila-alueessa: 2 %
Tarkkuus maksimi virtalähteen virta: 100uA

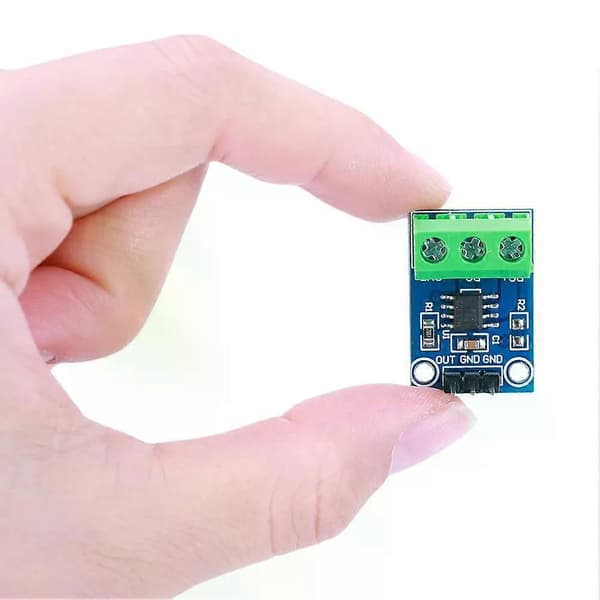

Tuotteen koko: 25,00x17,00x12,00 mm/0,98x0,67x0,47 tuumaa

Huomautus:
Erilaisen näytön ja valotehosteen vuoksi kohteen todellinen väri saattaa poiketa hieman kuvissa näkyvästä väristä. Kiitos!
Salli 1-2 cm:n mittauspoikkeama manuaalisen mittauksen vuoksi.

Tuote
Sisältyy
Sininen
1*Virta-anturimoduuli
