uusi ja laadukas
Väri: Kuten kuvasta näkyy
Ohje: (Katso viimeinen kuva) R2, R3 ja R4 ja Pt100 anturin mittaussilta, jotta voidaan taata sillan lähtöjännitesignaalin stabiilisuus sillan tulojännitteellä TL431 - 2,5 V. Differentiaalisignaali saatiin sillasta kaksivaiheisen jälkeen operaatiovahvistimen sisääntulo mikrokontrolleri. Siltasiltavarsi, jossa on säädettävä vastus R3, säätämällä R3 CAN säätää operaatiovahvistimen jännitesignaalin tulon eroa, käytetään usein nollapisteen säätämiseen. Vahvistinpiiri ottaa käyttöön integroidun operaatiovahvistimen LM358, jotta vältetään yksivaiheinen liian suuren suurennoksen epälineaarinen virhe, vahvistinpiiri käyttää kaksivaiheista vahvistinta, kuten kuvassa 5.1, entinen taso on noin 10-kertainen, kun taso on n. 3 kertaa. Muutokset 0 ~ 100 astetta lämpötilassa, kun lämpötila nousee, Pt100 vastus, differentiaalisignaalien tulovahvistinpiiri, nousua vastaava Av-lähtöjännitteen vahvistuspiiri. Huomaa: vaikka siltaosa on TL431-säädelty, mutta koko moduulin jännitteen VCC on oltava vakaa, tai VCC-vaihtelut, operaatiovahvistimen LM358 käyttöjännitteen vaihtelut, Av-lähtöjännitteen vaihtelut, sitten lopulta johtaa tulokseen A/D muunnos, mitatut tulokset hyppäävät ylös ja alas
Lämpötila vaihteli: -20℃ ~ 500℃
Sallittu poikkeama: ±(2,5）℃).

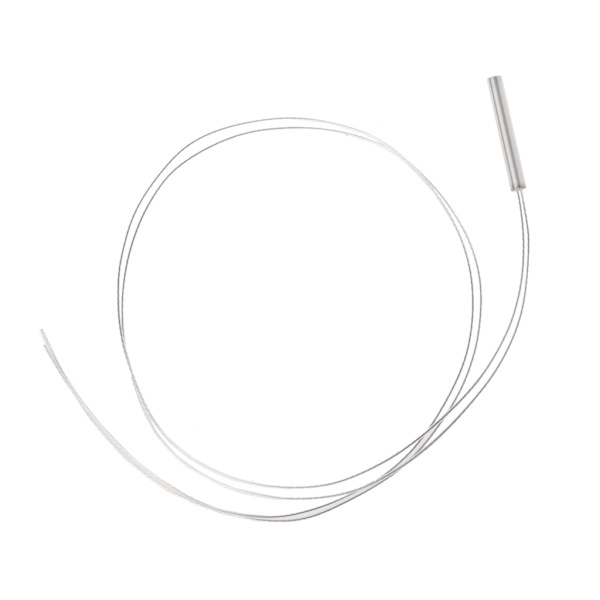

Anturin halkaisija: ø4 x 30
Kaapelin pituus: 0,5m
Ulkoinen suojaus: Eristetty suojaus
Sisäeristys: Lasikuitu
Määrä: 1 kpl
Eri näyttöjen välisistä eroista johtuen kuva ei välttämättä vastaa kohteen todellista väriä. Kiitos!
