J1939-9-napainen OBD OBD2 OBDII:hen
Se on integroinut J1939-raskaiden ajoneuvojen vakioviestintäprotokollien perusdiagnostiikkatoiminnot.
J1939 on suositeltu käytäntö ajoneuvoväylien viestintään ja diagnostiikkaan ajoneuvokomponenttien välillä.

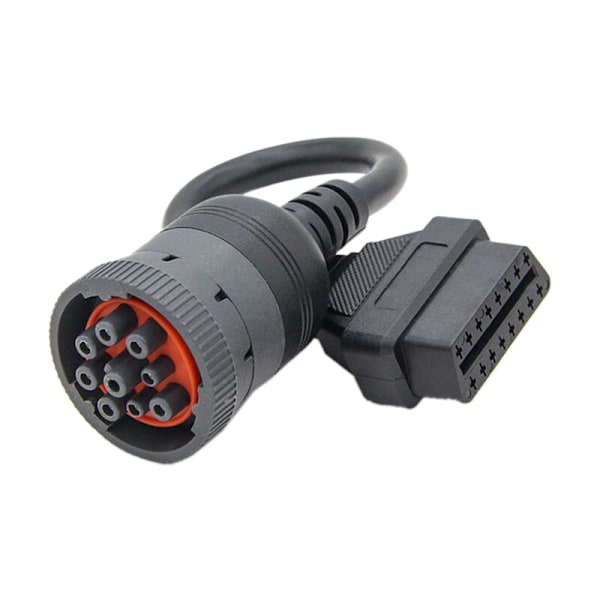

9-napainen Deutsch-naarasliitin on nyt saatavilla useissa sovelluksissa, joita käyttävät: ajoneuvot (maastossa ja maantiellä), merimoottorit, sähköntuotanto ja teollisuuspumput
Pin B on virtajohto. Lähtö on 12V 24V tai muu, riippuen ajoneuvosi virrasta. Varmista siis, että laitteesi tukevat ajoneuvojesi jännitettä.

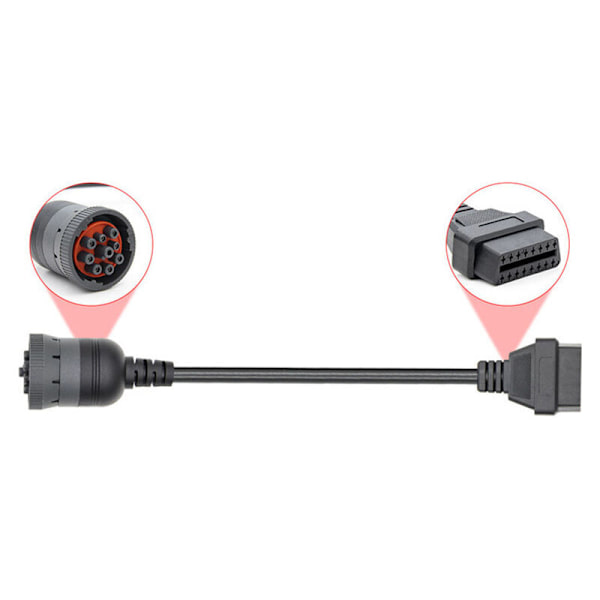

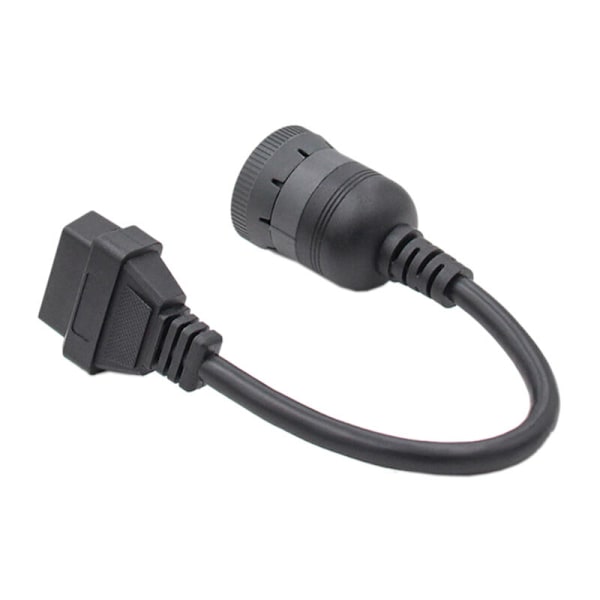

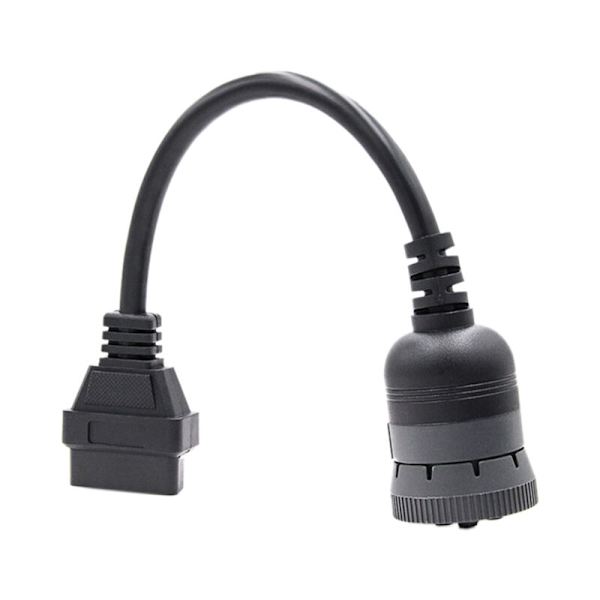

Liitäntä: OBD2 16-napainen naaras J1939-9-napaiseen
AWG: 26awg
Pin-määritys:
Pin A: Maadoitus
Pin B: Virta, 12V tai 24V riippuen kuorma-autojesi/ajoneuvojesi lähtöjännitteestä.
Pin C: CAN1/J1939+
Pin D: CAN1/J1939-
Pin E: CAN1/J1939-suojaus
Pin F: J1708/J1587 korkea
Pin G: J1708/J1587 matala
Pin H: Nullz
Pin I: Null J-portille kuorma-autojen/ajoneuvojen pistorasiassa.
Sovellus:
J1939 CAN BUS -diagnostiikkayksikkö (kuorma-autoille);
J1939-korivalmistajan CAN-väylän monitori (kuorma-autoille);
J1939-liitäntä teollisen moottorin näyttölaite;
ISOBUS-ohjauslaitteet;
Yleinen CAN-väylän ohjain;
CAN-yhdyskäytävä ja väyläsimulaattori;
Huomaa:
1) Kuorma-autojen/ajoneuvojen tuessa valmistajat suunnittelevat H- ja J-portit itse.
Siksi olemme asettaneet Pin H:n ja Pin I:n Null:ksi, eivätkä ne yleensä ole hyödyllisiä. Tässä Pin I on tarkoitettu kuorma-autojen/ajoneuvojen pistorasian J-portille.
Esimerkiksi, jos ajoneuvosi jännite on 24V, GPS-paikantimesi tai muiden laitteiden tulisi myös tukea 24V jännitettä.
Materiaali: Muovi
Koko: 295*40*30mm
Väri: Musta
Paketin sisältö:
1 * 16-napainen J1939 9-napaiseen kaapeliin
Vain yllä oleva pakkaussisältö, muut tuotteet eivät sisälly toimitukseen.
Huomautus: Valon kuvaus ja erilaiset näytöt voivat aiheuttaa kohteen värin kuvassa hieman erilaiseksi kuin todellisuudessa. Mittauksen sallittu virhe on +/- 1-3 cm.
