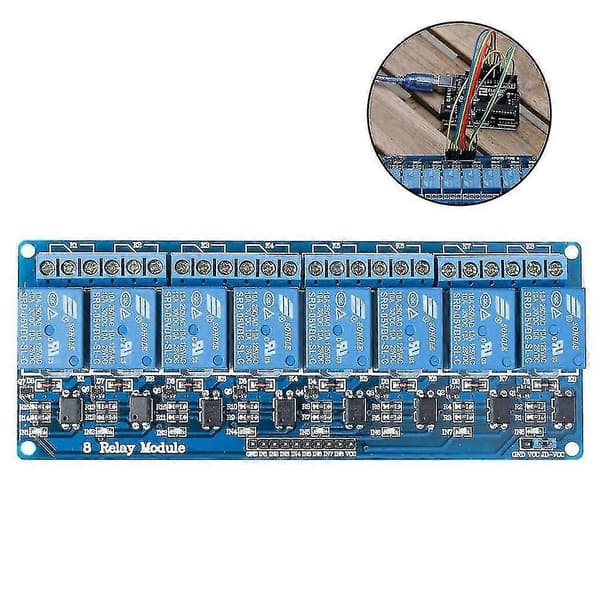

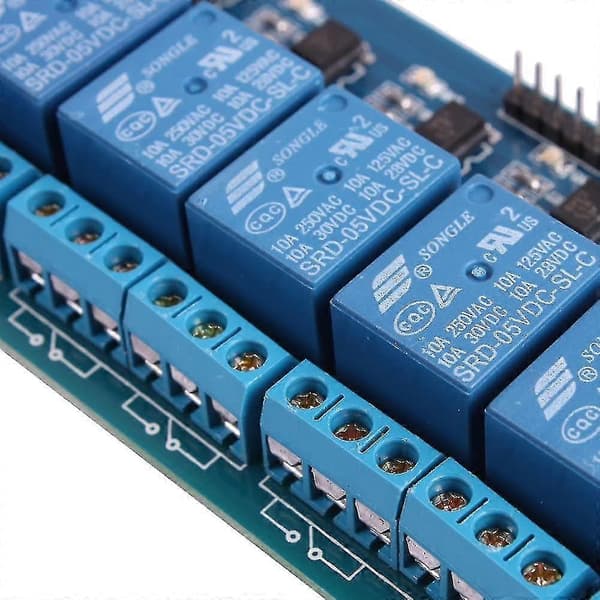

TuotekuvausMateriaali: Elektroninen materiaaliKoko: 50,5 mm (pituus) * 38,5 mm (leveys) * 18,5 (korkeus)Virtalähteen jännite: 5VDCVirta: yli 100 mAKuorma: 250V 10A AC tai 30V 10A DCLevyn ympärillä on 4 kiinnitysreikää, reiän halkaisija on 3,1 mm, mikä on kätevä asennukseen ja kiinnitykseenRele valitsee Songle-releen, yksinapainen kaksoiskytkin. Yksi yhteinen liitin, yksi normaalisti avoin liitin, yksi normaalisti suljettu liitinOptoerotin eristys, hyvä häiriönestoMatala taso vetää sisään ja korkea taso vapauttaa. Tilan merkkivalo palaa, kun se on suljettu, ja sammuu, kun se vapautetaanVCC on järjestelmän virtalähde, ja JD_VCC on releen virtalähde. Kytke vain hyppyjohdinKytkentäohjeet:VCC: järjestelmän virran positiivinenGND: järjestelmän virran negatiivinenIN1--IN2: Releen ohjausporttiMäärä: 1 kplPakkauksen sisältö: 1*5V8 rele1.5V 8-kanavainen releliitäntäkorttitarvitsee kukin 100mA ohjausvirran; Varustettu suurvirtareleellä, AC250V 10A; DC30V 10A2.Jokaisessa releessä on normaalisti avoin ja normaalisti suljettu kosketinVoidaan valita hyppyjohtimella rele ja TTL tai maa.3.Virtalähdeilmaisimella8-tie tiellä on tilan merkkivalo. Relekäämin kanssa diodisuojauksen absorboimiseksi.4.Vakioliitäntä, jota voidaan ohjata suoraan mikro-ohjaimella (Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL-logiikka)5.8 kanavaa ovat optisesti eristettyjäturvallinen, luotettava, häiriönesto. Laajalti käytetty kaikissa MCU-ohjauksissa, teollisuudessa, PLC-ohjauksessa, älykkään kodin ohjauksessaTäydellinen tietolehti tälle relekortille
