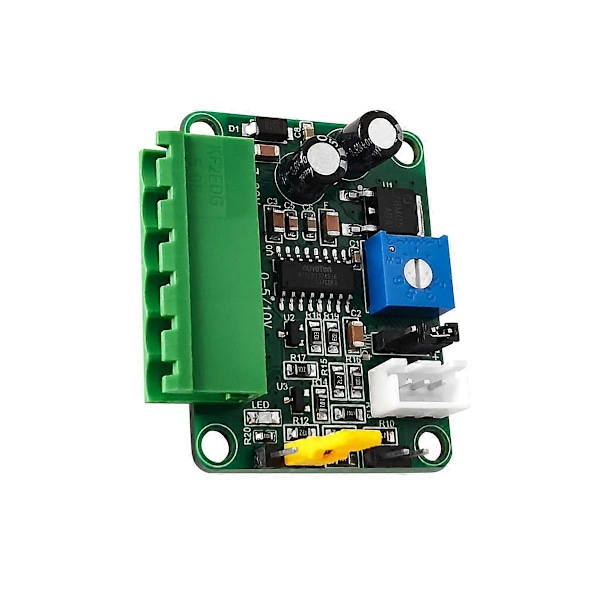

Jännite PWM-signaalimoduuli 0-5V/0-10V PWM-signaali PLC AD-liitäntämuunnos

Jännite PWM-signaalimoduuli 0-5V/0-10V PWM-signaali PLC AD-liitäntämuunnos

23,00 €

Varastossa

Ma, 22 kesä - pe, 26 kesä

Turvallinen maksaminen

Tyytyväisyyslupaus

30 päivän avokauppa

Tuotekuvaus

1. 0-5V tai 0-10V analogisen tulojännitteen muuntaminen 0-100% PWM-signaaliksi. PWM-signaalin taajuus 2KHZ-20KHZ, maksimi on 20KHZ. Tehtaan oletusarvo on 2KHZ. Oletusfunktio on 0-10V 0-100% 2KHZ PWM-signaalista, asiakkaat voivat säätää levyn potentiometriä vastaavan taajuuden lähtökoon asettamiseksi tarpeen mukaan.
2. PWM-signaali ja jännite voivat olla verrannollisia tai kääntäen verrannollisia lähtöön. (. positiivinen vaiheulostus tai käänteinen vaiheulostus) 2 valitse 1.
3. PWM-signaaleja on kahta tyyppiä. Ne ovat PNP-PWM-ulostus ja NPN-PWM-ulostus. PNP-PWM-ulostus voi olla vain 5V tasolla, NPN-PWM-ulostuksella on kaksi tasoa: 5V ja 24V. Kun NPN-PWM-signaalia lähetetään, se tukee yhteistä negatiivista liitäntää ja yhteistä positiivista liitäntää, ja tasoja on kaksi: 5V ja 24V. 24V tason lähettäessä virtalähteen on oltava 24V.
4. Kun PNP-PWM-ulostus, taso voi olla vain 5V. Vain yhteinen negatiivinen johdotus voidaan liittää MCU:hun jne. Lähtö PWM-signaalin taajuus on säädettävissä 2KHZ:sta 20KHZ:iin, 11 vaiheella, vastaavat 2KHZ, 4KHZ, 6KHZ, 8KHZ ja 20KHZ. 2KHZ on oletusarvoinen taajuus.
5. moduulin tulojännite 7-30V. 200MA virta voi olla. Suositeltu virtalähde 15-30VDC. 24VDC virtalähdettä tarvitaan 24V tason PWM-signaalin lähettäessä. varattu ulkoiselle potentiometriliitäntälle. Voit käyttää potentiometriä PWM-lähdön asettamiseen, ulkoinen potentiometri säätää mukautusvaatimusta.

Koko: 45 x 47 x 18MM (osat mukaan lukien)
Sovellus.
1. PWM-moottorin nopeuden ohjausliitäntäpiiriin.
2. instrumentoinnin AD-liitäntämuunnokseen.
Materiaali: PCB
väritys: kuten kuvassa

Pakkaus sisältää:
1 x signaalimoduuli

Vain edellä mainittu pakkauksen sisältö, muita tuotteita ei sisälly.
Huomautus: Valon heijastus ja erilaiset näytöt voivat aiheuttaa kohteen värin kuvassa hieman erilaiseksi kuin todellinen. Mittauksen sallittu virhe on +/- 1-3cm.
