Suuri induktanssin mittausalue: 0,001 mH - 100 H\r
Suuri kapasitanssin mittausalue: 1 uF - 100 mF\r
Koko: 80 * 50 * 30 mm\r
Induktanssialue: 0,001 uH - 100 mH\r
Teholliset näyttönumerot: 4\r
Voi näyttää nykyisen testitaajuuden arvon\r
Pienin resoluutio: 0,01 uF\r
SMD-juotoskomponentit, vakaa ja luotettava
Kapasitanssin mittausalue: 0,01 pF - 10 uF\r
Pienin resoluutio: 0,01 pF\r
Näyttö: 1602 LCD\r
Pienin resoluutio: 0,001 uH\r
Testitaajuus: kondensaattorit, induktorit noin 500 kHz, suuri induktanssi noin 500 Hz\r
Virtalähde: miniUSB-liitäntä virran ottamiseen tai 5 V virtalähde\r
Mittatarkkuus: 1%\r
Pienin resoluutio: 0,001 mH\r
LC100-A-tyyppi on täysin varusteltu lisätty 1 uF - 100 mF elektrolyyttikondensaattoritestitoiminto, peruskolmen lisäksi kaikki osastot ovat automaattisia.\r
Tällä tuotteella on ehdoton etu pienten arvojen testauksessa verrattuna markkinoilla olevien valmiiden tuotteiden induktanssikapasitanssimittariin, joka on tarkkuus ja pienin resoluutio, ja joustava online-kalibrointi voi aina ylläpitää mittaustarkkuuden. Laite ei käytä potentiometrin säätöä, kalibrointiparametrit on tallennettu kokonaan mikrokontrollerin FLASH-sisäiseen virrankatkaisuun, joka ei katoa, kuin potentiometrin kalibrointimenetelmät tarkasti.\r
\r
Ominaisuudet:\r
1) LC100-A liittyi suuren kondensaattorin 1 uF - 100 mF mittaukseen, seuraava kuva on mittaus kuudesta suuresta kondensaattorista 4700 uF kondensaattorista rinnakkain mitattuna 28,7 mF, mikä vastaa kondensaattoria 4,78 mF, 28,7 mF kapasiteetti on tavallisen kondensaattorin ulkopuolella taulukon alue, instrumentin testialue suoraan 100 mF:iin!\r
2) pienessä kapasitanssissa, pienissä induktoreissa ja suuressa induktiivisessa testissä LC100-A ja LC100-S ovat samat, seuraava LC100-S esimerkkinä:\r
a) Seuraava kuva on esimerkki pienen kapasitanssin mittaamisesta, joka voidaan nähdä kuvasta, resoluutio on saavutettu 0,01 pF:iin, sinun on kiinnitettävä huomiota testipidikkeen vaikutukseen, ylläpidettävä testipidike ilman pääsykapasitanssia normalisoituna 0:ksi ja sitten mahdollisimman paljon säilytettävä testipidikkeen suhteellinen asento kondensaattoriin muuttumattomana, tämä on sama pienen induktanssin testaamiseen.\r
b) Seuraavat kuvat ovat esimerkkejä pienen induktanssin mittaamisesta, jotka näkyvät kuvasta, noin 4 kierroksen ontto kelalangan testitulokset 0,058 uH, tämä tulos vastaa 58 nH:ta 6243-luokan instrumentille on ehdottomasti havaitsematon induktiivinen. Tämän etu on myös instrumentti.\r
c) Kolmas kuva on 0,22 uF:n turvakondensaattorin mittaus, luvut ovat erittäin vakaat mittaustulokset, tässä annamme sinulle vihjeen, jos käytät testituloksia, jotka lyövät erittäin voimakkaasti, että tämän kondensaattorin vakaus on huono tai huonot korkeataajuusominaisuudet, ja hyvät kapasitiiviset näyttötulokset ovat erittäin vakaat.\r
d) Neljäs kuva on näkymä induktanssin testitaajuuden mittaamiseen, nykyinen käyttö, paina mustaa painiketta mitattaessa induktanssia, kapasitanssitesti voi myös käyttää samaa menetelmää näkymän tarkasteluun.\r
\r

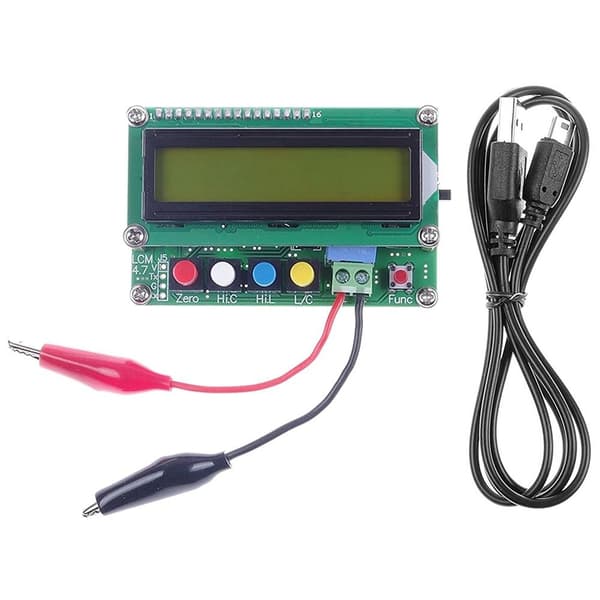

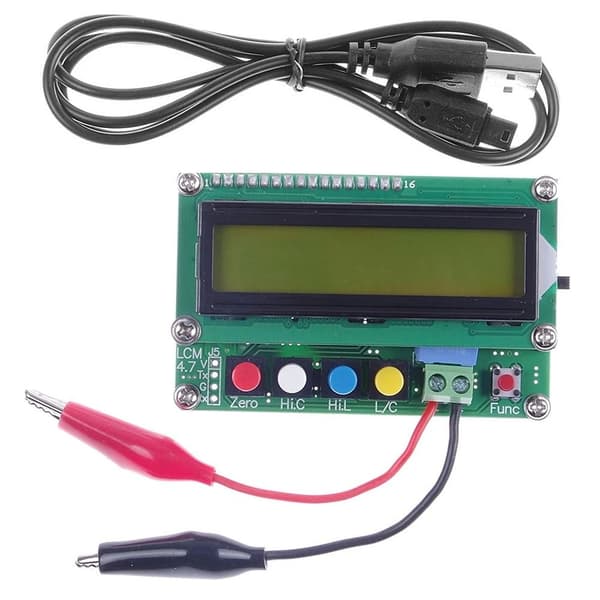

Pakkauksen sisältö\r

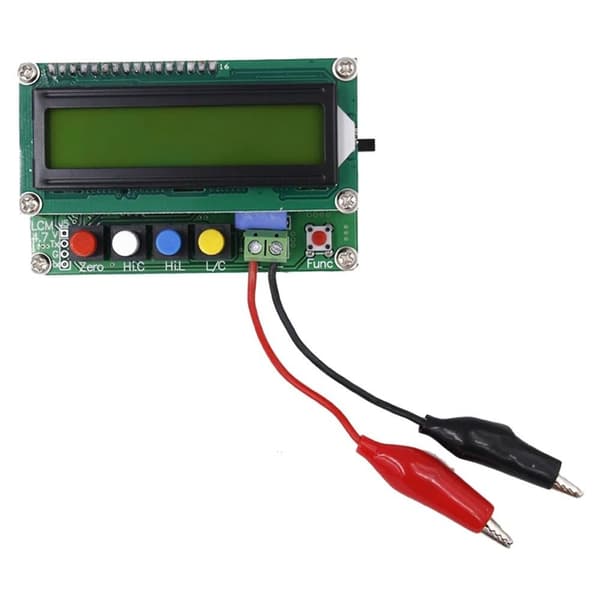

1 x LC100-A induktori-kondensaattoritaulukko\r
1 x Mini USB -kaapeli
