Kuvaus

1. Se ei ainoastaan pysty tekemään kahden yleismittarin työtä, vaan se pystyy tekemään sen hämmästyttävällä tarkkuudella ja joustavuudella. Sen avulla voit mitata korkean tai matalan puolen DC-virtaa, väyläjännitettä ja laskea tehon automaattisesti. Se tekee tämän 1 %:n tarkkuudella vaikuttavalla jännite-, virta- ja lämpötila-alueella, samalla kun se lähettää tietoja helppokäyttöisessä muodossa I2C:n kautta.

2. Toimii täydellisesti minkä tahansa Circuitpython- tai -yhteensopivan mikrokontrollerin sekä yhden piirilevyn tietokoneiden, kuten , kanssa. Se on yhteensopiva 3 V:n tai 5 V:n logiikan kanssa ja voi mitata väyläjännitteitä jopa +36 VDC:hen asti. Ei sovellu AC-jännitteelle.

3. Integroidun 2 milliohmin (0,002 ohmin!), 0,1 %:n shunttivastuksen jännite mitataan sisäisellä 16-bittisellä ADC:llä, mikä mahdollistaa vaikuttavan virta-alueen mittaamisen 1,5 mA:n resoluutiolla. (Vastuksen vastus on niin alhainen, että jotkut yleismittarit rekisteröivät sen oikosulkuna!)

4. Korkean puolen kokoonpanossa väyläjännitteen mittaus ja tehon laskenta voidaan hakea tarkasti, mutta edistyneiden hakkereiden, jotka haluavat mitata väyläjännitettä matalan puolen kokoonpanossa, on katkaistava V+ ja Vbus yhdistävä hyppyjohdin ja liitettävä Vbus-nasta jänniteväylään.



Useimmat virranmittauslaitteet toimivat merkittävillä rajoituksilla, jotka rajoittavat niiden hyödyllisyyttä. Monet ovat vain matalan puolen, mikä voi aiheuttaa ongelmia, kun maadoitusviite muuttuu virran mukana. Muut laitteet, kuten sen sisar Ina219b, välttävät tämän mittaamalla korkean puolen, mutta vaativat shunttivastuksen vaihtamista eri virta-alueen mittaamiseksi. Ina260 välttää nämä rajoitukset ja integroidun tarkkuusshunttivastuksensa ansiosta sitä voidaan käyttää jatkuvasti virtojen mittaamiseen jopa 15 A:iin asti +36 V:lla korkealla tai matalalla puolella.

Tyyppi: Tunnistusanturi

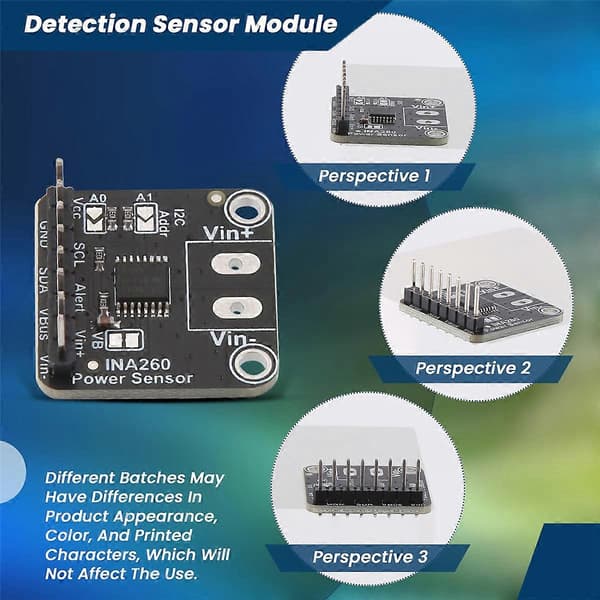

Huomautus: Eri erillä voi olla eroja tuotteen ulkonäössä, värissä ja painetuissa merkeissä, jotka eivät vaikuta käyttöön.

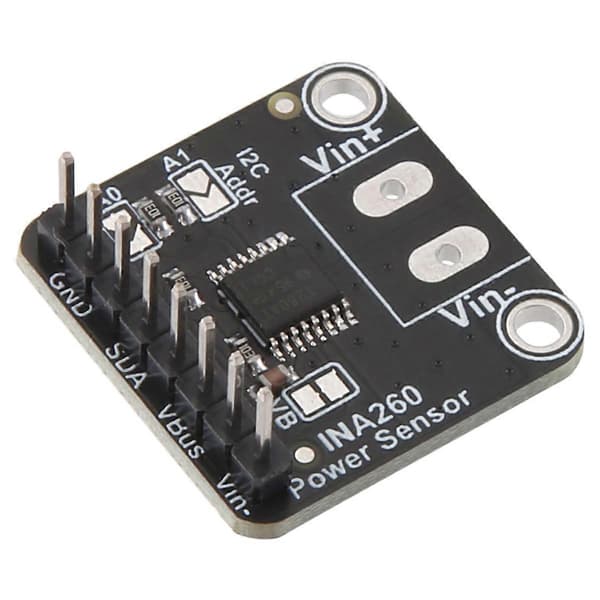

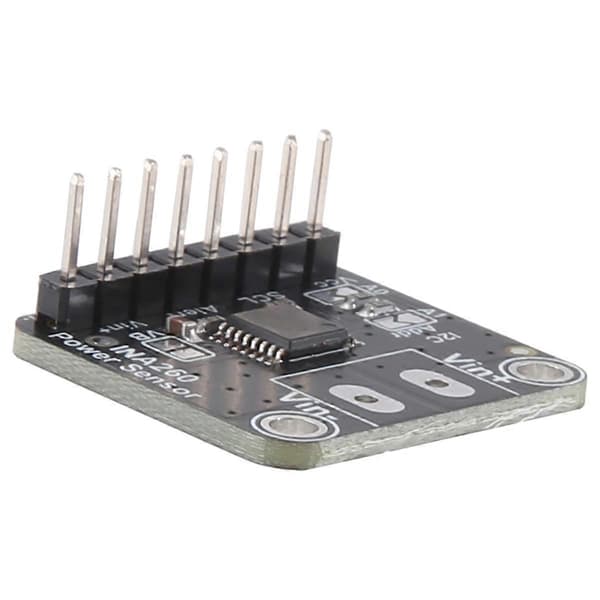

Väri: Kuten kuvassa

Materiaali: FR-4

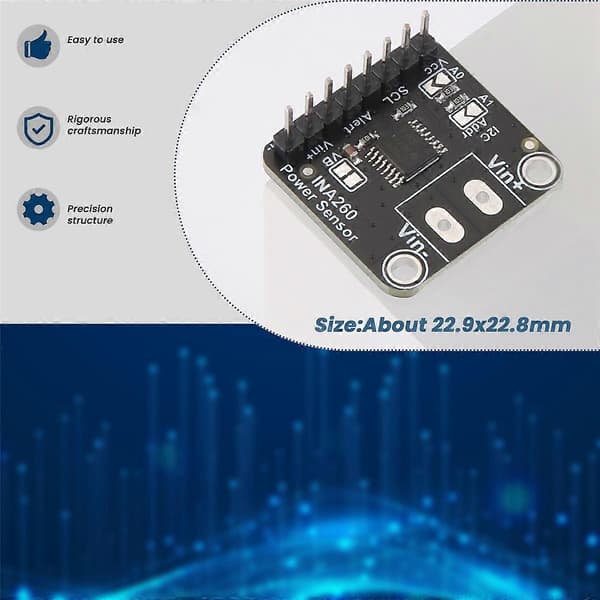

Koko: Noin 22,9x22,8mm



Paketin sisältö:

1 * Tunnistus Se
