1. Korkea signaali-kohinasuhde (65 dBA), selkeä äänen tallennus.
2. Erittäin alhainen virrankulutus, sopii akkukäyttöisille laitteille.
3. Laaja jännitealue (1,5V-3,6V), yhteensopiva useiden MCU:iden kanssa.
4. I2S digitaalinen lähtö vähentää analogisen signaalin häiriöitä.
5. Erittäin pieni koko, sopii kompaktiin suunnitteluun.

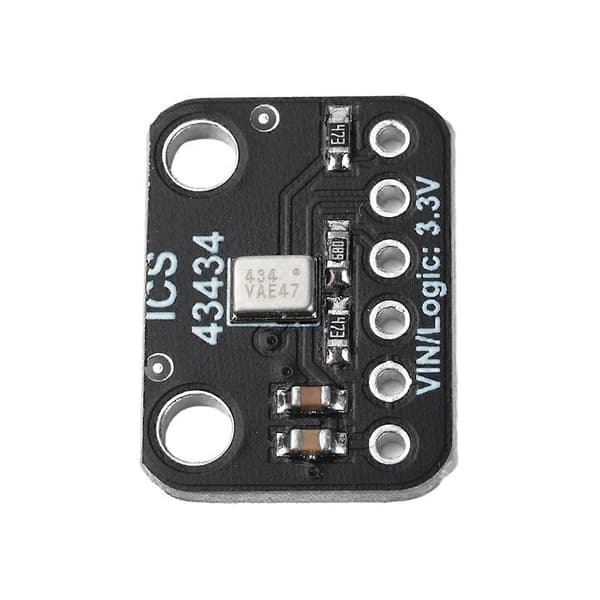

ICS-43434 on korkean suorituskyvyn MEMS-digitaalinen mikrofoni I2S-digitaalilähdöllä, jossa on korkea signaali-kohinasuhde (SNR), alhainen virrankulutus ja laaja taajuusvaste. Se soveltuu älykkäisiin äänilaitteisiin, tallennusjärjestelmiin, IoT-tuotteisiin ja muihin käyttötarkoituksiin.
Liitäntätyyppi: I2S (yhteensopiva PDM-tilan kanssa)
Signaali-kohinasuhde (SNR): 65 dBA
Herkkyys: -26 dBFS
Taajuusvaste: 50Hz-20kHz
Käyttöjännite: 1,5V-3,6V (suositus 1,8V/3,3V)
Virrankulutus: 1,5 mA (tyypillinen arvo)
Suuntakuvio: Omnidirectional (ympärisäteilevä)
: (Acoustic Overload Point) 120dB SPL

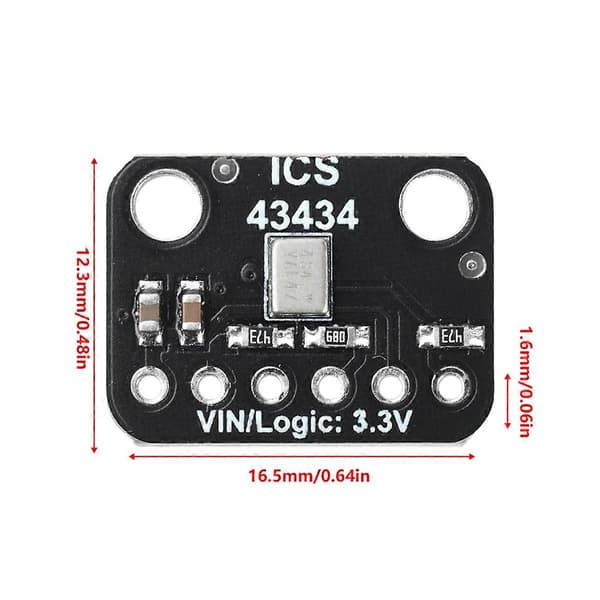

Koko: 16,5 mm x 12,3 mm x 1,6 mm
Tyypilliset sovellukset:
Älykkäät äänilaitteet: älykaiuttimet, ääniavustajat, puhelin-/tabletti-/kuulokemikrofoniryhmät
Älykäs koti: ääniohjaus, turvavalvonta
Tallennuslaitteet: kannettava tallennuskynä, kokousmikrofoni
IoT-laitteet: puettavat laitteet, droonit

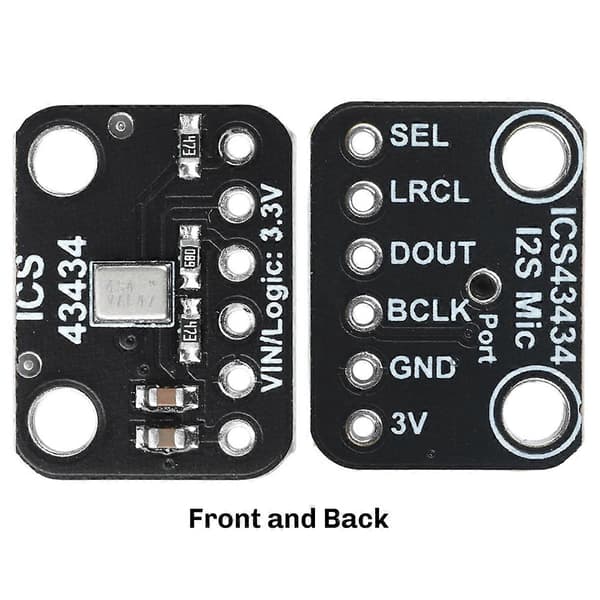

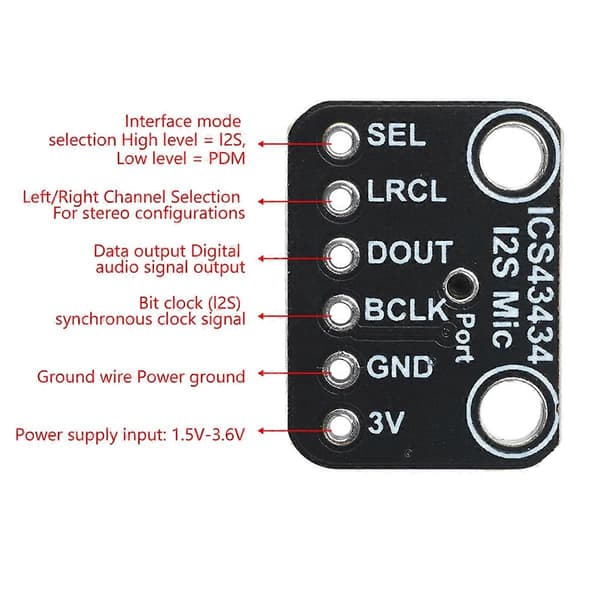

Nastojen määrittely (Pinout):
(L/R): Vasemman/oikean kanavan valinta stereokokoonpanoa varten
(GND): Maadoitusjohto, virtalähteen maadoitus
(): Virransyöttö 1,5V-3,6V syöttö
(SEL): Liitäntätilan valinta: Korkea taso=I2S, Matala taso=PDM
(BCLK): Bittikello (I2S) synkroninen kellosignaali
(DOUT): Datan ulostulo, digitaalinen audiosignaalin ulostulo
Väri: Musta
Materiaali: PCB
Paketin sisältö:
1 * Mikrofonimoduuli
Vain yllä oleva paketin sisältö, muita tuotteita ei sisälly toimitukseen.
Huomautus: Valon heijastus ja erilaiset näytöt voivat aiheuttaa sen, että kuvan kohteen väri on hieman erilainen kuin todellinen. Mittausvirhe on +/- 1-3cm.
