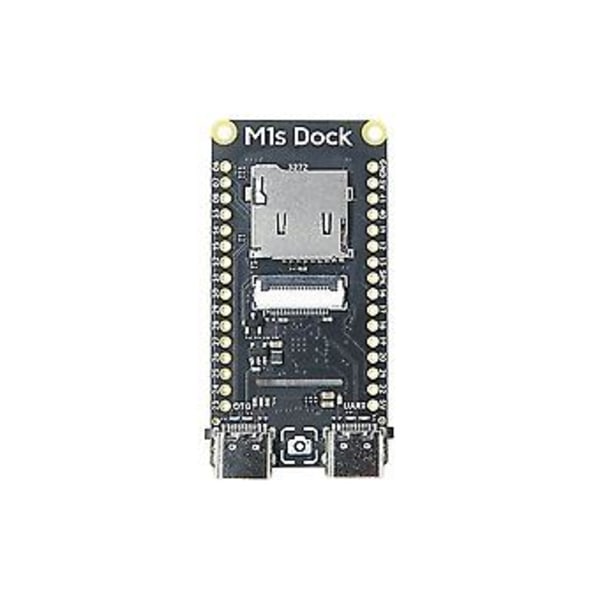

Kehityskortin ominaisuudet: Pääsiru BL808 RISC-V 480Mhz+NPU BLAI-100.
Sisäänrakennettu USB-UART-debuggeri (yhden napsautuksen poltto voidaan toteuttaa ilman painamista) Sisäänrakennettu näyttöruudun pohja Sisäänrakennettu MIPI-kamera Tukee 2.4G WIFI/BT/Sisäänrakennettu 1 analoginen mikrofoni, 1 LED, 1 TF-korttipaikka.

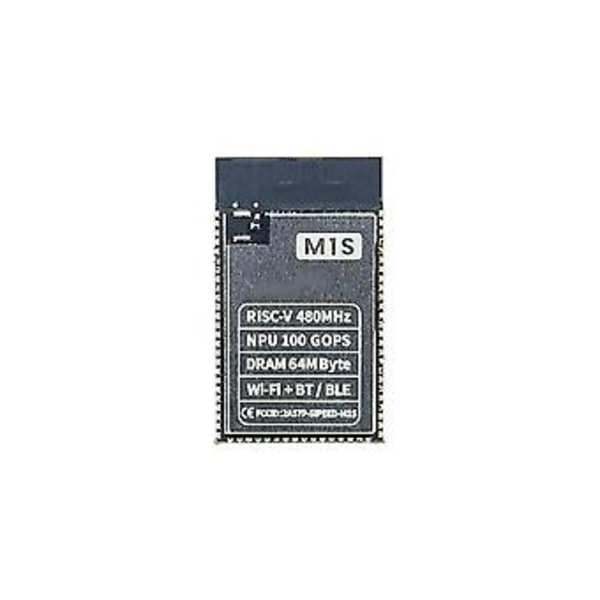

Johtaa USB OTG - USB Type-C -liitäntään. Eri tuotantoerillä voi olla erilainen ulkonäkö ja väri, mikä ei vaikuta käyttöön. Ydinkortin ominaisuudet:1.
Pääsiru BL808 RV64 480MHz+RV32 320MHz+NPU BLAI 100GOPS2.
Sisäänrakennettu SPI FLASH (oletus 16MByte)3.
Tukee 2.4G WIFI/BT/4.
Tukee IPEX ensimmäisen sukupolven antennijalkaa ja PCB-levyantennia5.
Reikien läpi johdetaan kaikki IOVäri: MustaMateriaali: PCB+MetalliParametrit:Ydinkortti:Kohteet:(BL808)CPU:480M RV64GCV+ 320M RV32GCP+ 160M RV32EMCRAM:768K SRAM+64MB UHS PSRAM(2000M)Flash:16MBSysteemi:FreeRTOS / LinuxNPU:100GOPS OPScameralla:MIPI+DVP,jopa 1080P H264Näyttö:SPI/8bit MCU/RGB LCDAudio:I2S+ Analoginen äänen sisääntulo/ulostuloLangaton:WIFI + + ZigbeeUSB:USB2.0
OTG Kiihdytin: Skaalain,OSD,MJPED,G2D,H264Penpheral:UART, SPI, IIC, SDIO ETH(RMII), /DACKoko:31 x 18 mmKehitysalusta:Kohteet:M1s DockYdin:M1s(BL808)Kamera: MIPI OV2685(kaksipuolinen) salamavalolla LEDLCD:1.68
tuumaa 280x240 CTPAudiolla:Analoginen MEMS MIC + LineOutMicrosd-paikka: SDHC/JTAG-tilaPainikkeet:Reset++ x 2USB:USB Dual Serial x 1+USB OTG Muu: 4P x 1.25mm liitin (sarjaportti)nastat: 2 x 16 nastaa leipälevylleJTAG: tuki TF2JTAGKotelo: tukiKoko:27 x 55 mmPakkauksen sisältö:1 x M1S DOCK -kehityskortti1 x M1S -ydinkortti1 x kamera2 x RivineulaVain yllä oleva pakkauksen sisältö, muut eivät sisälly toimitukseen.Huomautus:
Valon heijastus ja erilaiset näytöt voivat aiheuttaa sen, että kohteen väri on hieman erilainen kuin todellinen.
Sallittu mittausvirhe on +/- 1-3cm.
