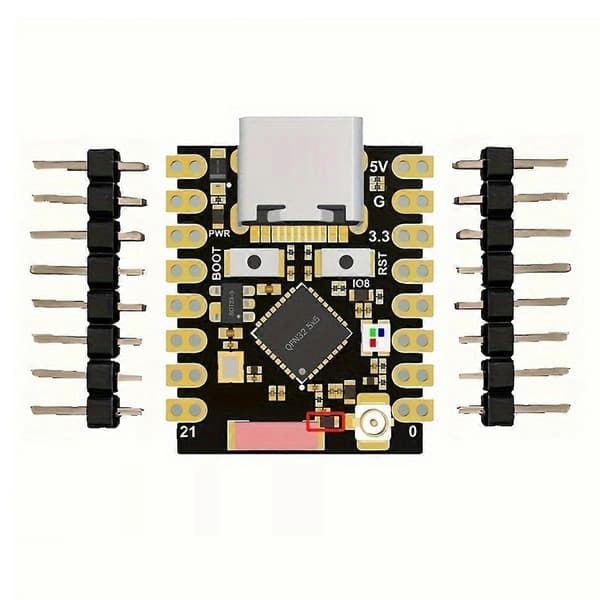

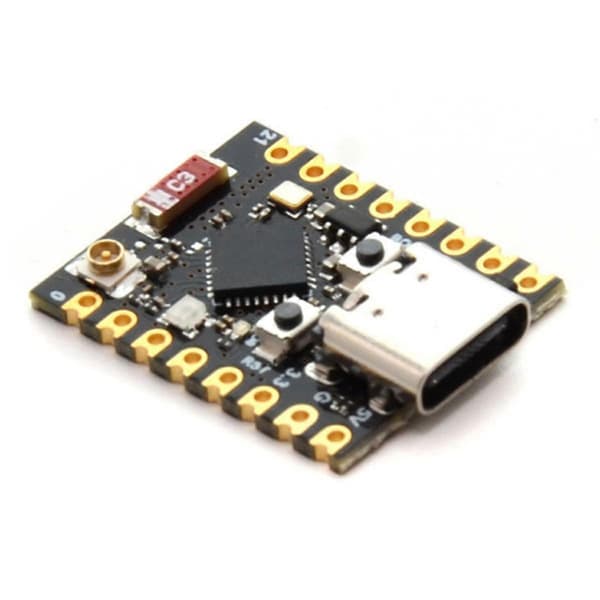

ESP32-C3 SuperMini V2 on IoT-minikehityskortti, joka perustuu ESP32-C3 WiFi/Bluetooth-kaksoistilatukeen.

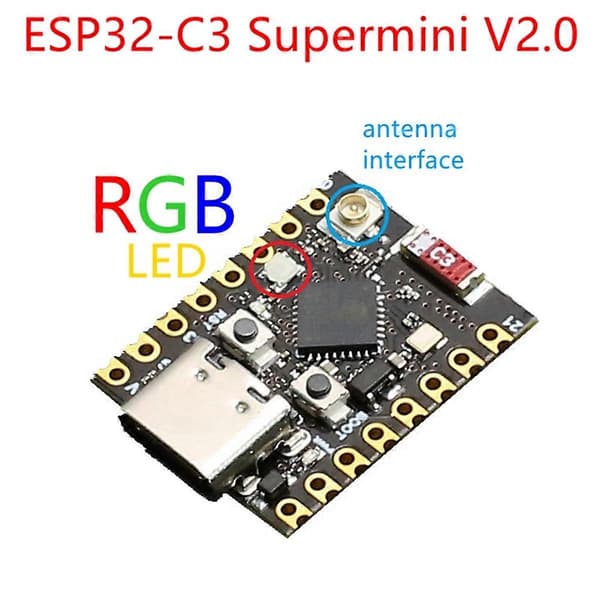

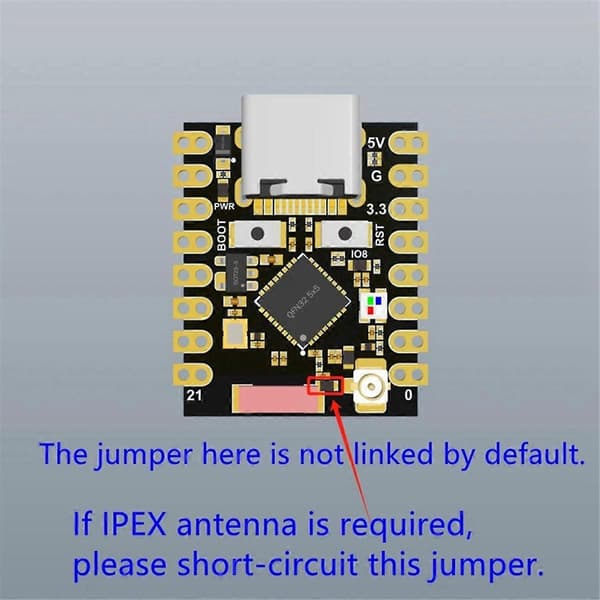

Siinä on erinomainen RF-suorituskyky ja se tukee IEEE 802.11 b/g WiFi- ja Bluetooth 5 (LE) -protokollia. Sisäänrakennettu antenniliitäntä ja RGB-moduuli.

Siinä on myös pieni ja hieno ulkonäkö yhdistettynä yksipuoliseen asennusrakenteeseen. Se tukee UART-, I2C- ja SPI-liitäntöjä sekä muita neljän sarjaliitännän tyyppejä. Kortilla on myös pieni nollauspainike ja bootloader-tilan painike.

ESP32C3SuperMini on suorituskykyinen, vähän virtaa kuluttava ja kustannustehokas IoT-minikehityskortti, joka soveltuu vähävirtaisiin IoT-sovelluksiin ja langattomiin puettaviin sovelluksiin.

Jos tarvitaan ulkoista virtalähdettä, kytke ulkoinen virtalähde + taso 5 V:n kohtaan ja GND negatiiviseen napaan. (Tukee 3,3–6 V:n virtalähdettä). Muista, että kun kytket ulkoisen virtalähteen, et voi kytkeä USB:tä. Vain yksi USB:stä ja ulkoisesta virtalähteestä voi olla käytössä.



HUOMAUTUS:

Siirry lataustilaan: Pidä ESP32C3:n BOOT-painiketta painettuna, paina sitten RESET-painiketta, vapauta RESET-painike ja vapauta sitten BOOT-painike. Tässä vaiheessa ESP32C3 siirtyy lataustilaan. (Sinun on siirryttävä lataustilaan uudelleen joka kerta, kun muodostat yhteyden. Joskus kun painat sitä kerran, portti on epävakaa ja yhteys katkeaa. Voit päätellä sen portin tunnistusäänestä).

esp32c3superminin sarjaportti ei voi tulostaa. Ratkaisu: Muista ottaa for-ympäristössä cdc käyttöön käynnistyksen yhteydessä, kun käytät suoraa USB-yhteyttä, ja muista poistaa cdc käytöstä käynnistyksen yhteydessä, kun käytät USB-sarjaliitäntää.

Väri: Musta

Materiaali: PCB



Paketin sisältö:

1x juottamaton kehityskortti

2x nastariviä (nastarivien värit ovat satunnaisia, määritettyä väriä ei hyväksytä)



Vain yllä oleva paketin sisältö, muita tuotteita ei sisälly toimitukseen.

Huomautus: Valon heijastus ja erilaiset näytöt voivat aiheuttaa sen, että kuvan kohteen väri poikkeaa hieman todellisesta. Mittausvirhe on +/- 1-3 cm.
