Mukana 1 Hz / 3,3 V neliöaaltotestisignaalilähde.
Huomautus:
Tarkkuus: 12 bittiä
Aaltomuotoparametrien digitaalinen näyttö, mukaan lukien taajuus, jakso, pulssin leveys, käyttösuhde, MAX./MIN./AVG./Peak-Peak/virtuaaliarvot.
Pakkauksen paino: 119g / 4,21oz
Piirilevyn koko: 117 * 76 mm / 4,6 * 3 tuumaa
Tuloimpedanssi: 1M
Ominaisuudet:
Syöttöjännite: DC 9V
Näytteenottopuskurin syvyys: 1024 tavua
Pakkauksen koko: 18 * 12,5 * 3 cm / 7,08 * 4,92 * 1,18 tuumaa

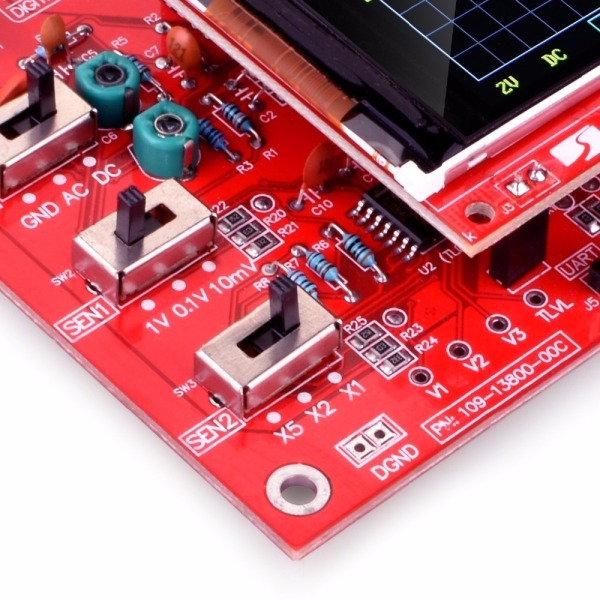

Kytkentätilat: DC / AC / GND
Tämä sarja käyttää ARM Cortex-M3 -prosessoria (STM32F103C8) ja sisältää 2,4 tuuman värillisen TFT-näytön, jota CAN käyttää ARM-testikehityslevynä.
Tätä DIY-sarjaa ei ole vielä juotettu!
Oikosulun ja katkoksen tunnistus: CAN auttaa käyttäjää selvittämään juotosvirheen.
Suurin reaaliaikainen näytteenottotaajuus: 1 Msps
TFT-ohjaimen tunnistustoiminto.
Havaittavissa edellinen laukaisuaaltomuoto (negatiivinen viive).
CAN jäätyä milloin tahansa aaltomuodon näyttö (HOLD-toiminto).
Säädettävä pystysuuntainen siirto ja ohjeilla.
Tekniset tiedot:
Pystyherkkyys: 10mV / Div - 5V / Div (1-2-5 progressiivinen tapa)
Näytön koko: 52 * 40 mm / 2 * 1,57 tuumaa
Saatavana nousevan tai laskevan reunan liipaisin.
Suurin tulojännite: 50 Vpp (1: 1 anturi), 400 Vpp (10: 1 anturi)

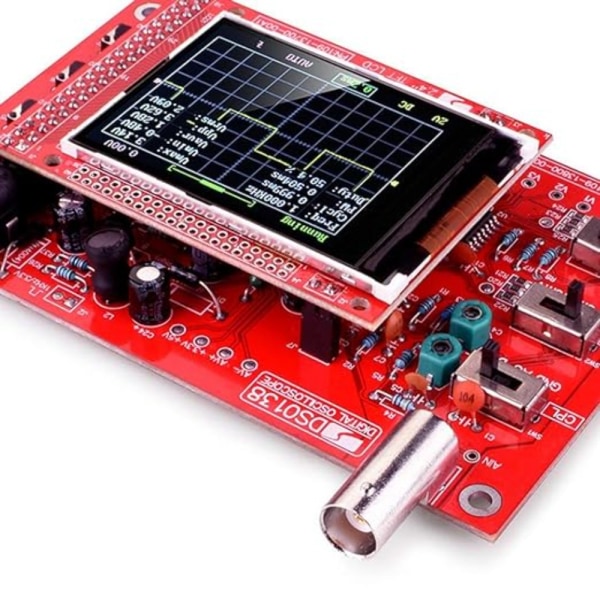

Tässä digitaalisessa DSO138-oskilloskooppisarjassa on ARM Cortex-M3 -prosessori ja 2,4 tuuman TFT-näyttö. Se on helppo ja luotettava piirikäyttöön. Se CAN näyttää taajuuden, jakson, pulssin leveyden, käyttösuhteen, MAX./MIN./AVG./Peak-Peak/virtuaaliarvot.
Analoginen kaistanleveys: 0-200KHz
Automaattisten, tavallisten ja yhden laukauksen tilojen ansiosta hetken aaltomuodon vangitseminen on helppoa.
CAN olla toissijaista kehitystä tämän sarjan pohjalta, esimerkiksi se CAN vaihtaa Millivoltmeteriin, dataloggereihin.
Aaltomuodon tallennustoiminto: ei menetä aaltomuotoa power katkaisun jälkeen.
Pakettilista:

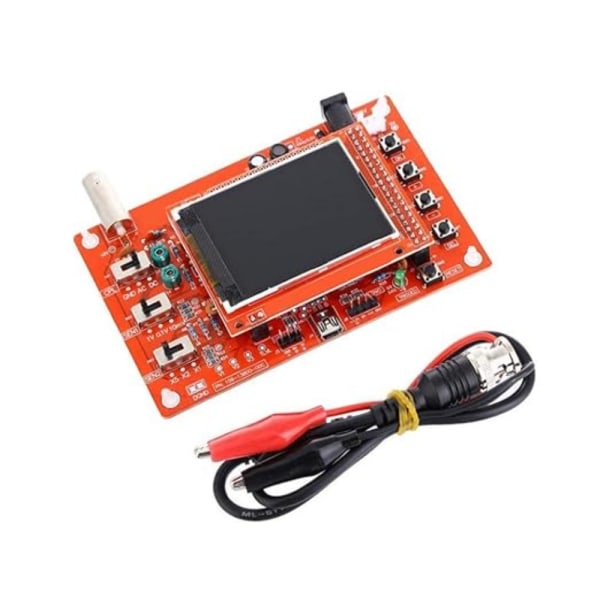

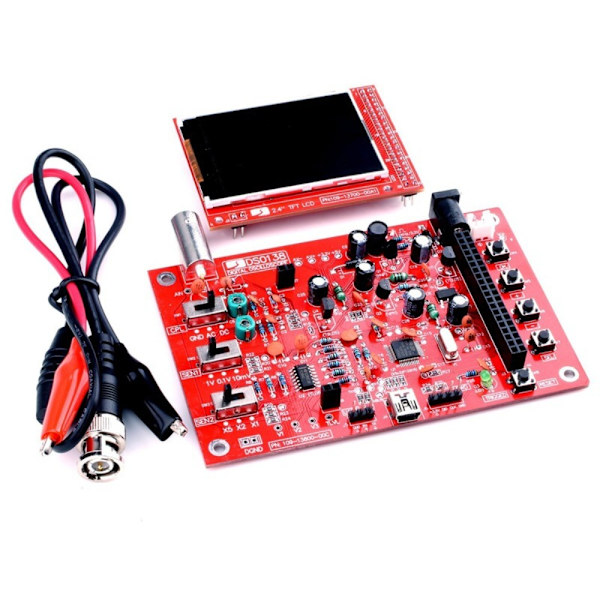

1 * DSO138 DIY digitaalinen oskilloskooppisarja
1 * Anturi
2 * Käyttöopas (englanniksi)
