Koska moottorin johdotusjärjestys ei välttämättä vastaa kortin johdotusjärjestystä, se on säädettävä. Ole hyvä ja huomioi! Jos johdotusjärjestys on väärä, se ei voi käynnistyä normaalisti, virta ei kytkeydy käynnistyksessä jne., ja pakotettu käyttö polttaa ohjainkortin. !!

Moottorin ohjainkortti 12-36 V DC-virransyöttö, Vcc on positiivinen virransyöttö ja Gnd on negatiivinen virransyöttö.

Hall-signaalitulo: Ha, Hb ja vastaavat moottoria. Kun 5 V:n virransyöttö on kytketty moottoriin, Hall-signaali on positiivinen, ja kun Gnd-virransyöttö on kytketty moottoriin, Hall-signaali on negatiivinen.

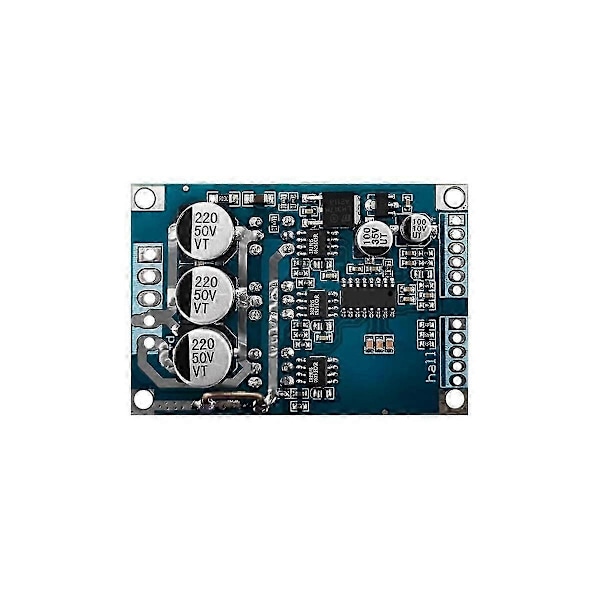

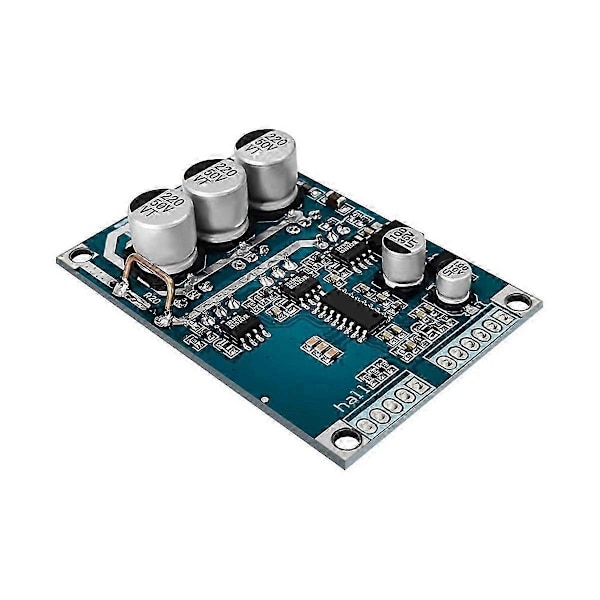

Harjaton moottoriohjainkortti vaatii ammattimaisen asennuksen, helppo kuljettaa ja varastoida

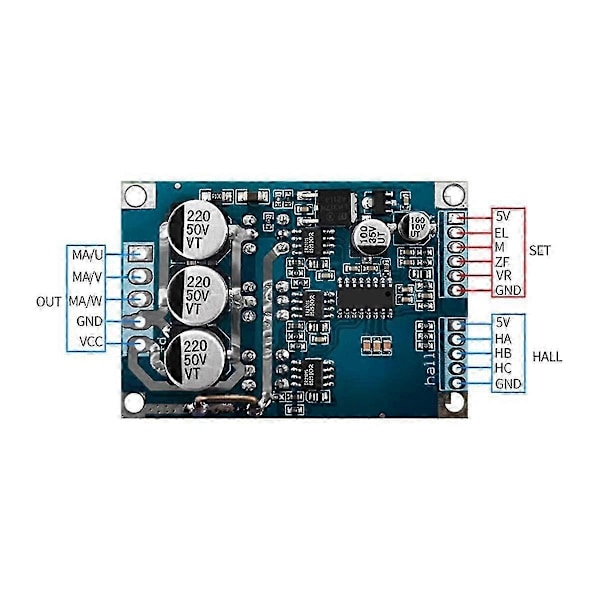

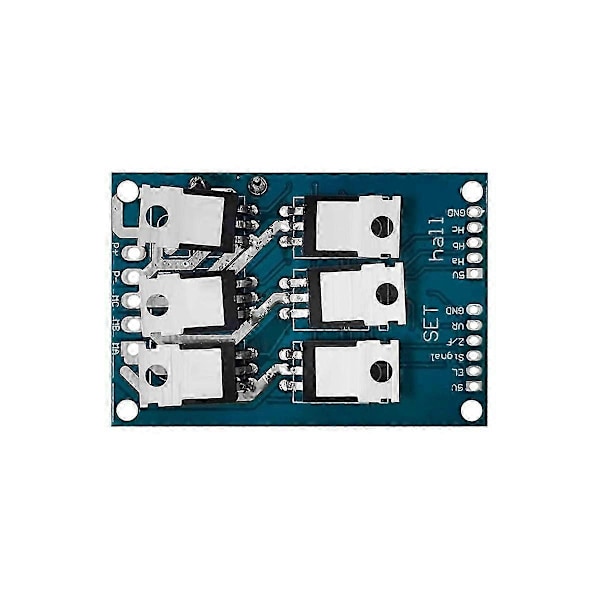

Virtaliitin ulos: VCC (positiivinen virransyöttö); GND (negatiivinen); (moottorin vaiheet W); MB (moottorin vaiheet V); MA (moottorin vaihe)

Aseta ohjauspuolelle:

GND-ohjausliittimen maadoitus

VR-säätimen pää 0-5V (vastaa 10 % moottorin nopeudesta - 100 %)

peruutusohjaus (kytkettynä 5 V:iin tai maahan voi ladata moottorin pyörimissuunnan)

M-kierroslukumittarin pulssilähtö (riippuen moottorin napojen lukumäärästä, joka vastaa pulssien lukumäärää kierrosta kohden lähtömäärästä)

EL-käyttöliittimen ohjaus (kytkettynä 5 V:iin tai maahan, jolloin 5 V:n käyttö, maadoitus pysäyttää moottorin)

5V 5V-ohjausliitin

HALL Hall-liittimille: 5V, Hall-virta positiivinen; Ha, Hall-signaali; Hb, Hall-signaali;, Hall-signaali; GND, Hall negatiivinen

Ohjausliitin SET-asetukselle:

1. Moottorin nopeuden säätö johdotusmenetelmät: saatavilla potentiometrijärjestelmän nopeus voidaan myös liittää MCU-ohjaukseen, kun potentiometrin ohjausjohdotus, potentiometrin keskimmäinen nasta on kytketty VR-nopeusporttiin, potentiometri on kytketty molempiin päihin 5 V ja GND-liittimen jännite suurempi nopeus nopeammin

2. Moottorin ohjaus johdotusmenetelmät: voit vaihtaa ohjausta voidaan myös liittää MCU-ohjaukseen, GND:hen sisään, sitten 5 V:iin

3. Pulssinopeussignaali: korkea ja matala lähtö. IC ei voi ymmärtää tietoja asiakkaan pyynnöstä

Eri erillä voi olla eroja tuotteen ulkonäössä, värissä ja painetuissa merkeissä, mikä ei vaikuta käyttöön

Väri: Kuten kuvassa

Materiaali: PCB

Pakkauksen sisältö:

1 * Harjaton moottoriohjainkorttimoduuli

Vain yllä oleva paketin sisältö, muut tuotteet eivät sisälly toimitukseen.
