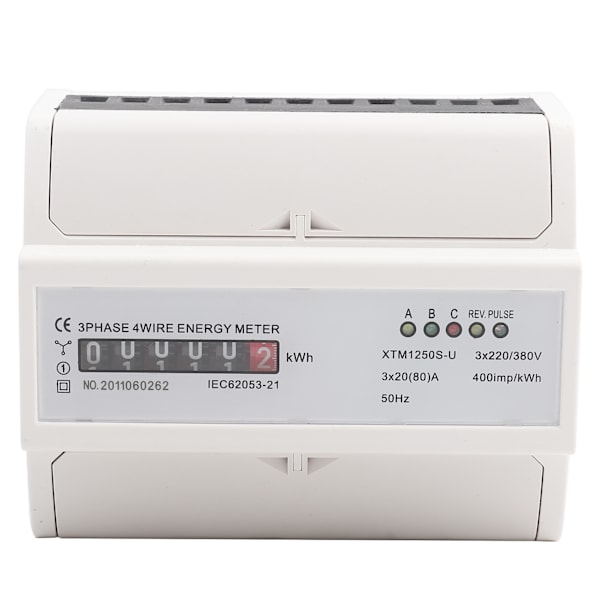

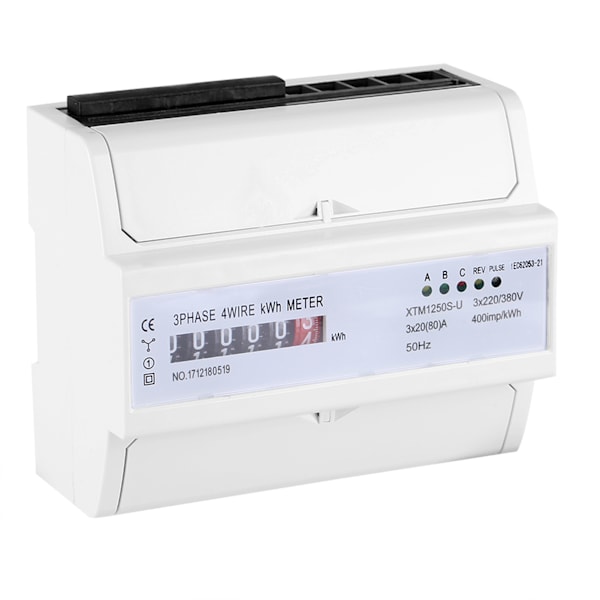

Kuvaukset:
Mittari on täysin kansallisten standardien GB/T17215.321-2008 ja kansainvälisen standardin IEC62053 mukainen, luokan 1 tasolla 3-vaiheisen kWh-mittarin asiaankuuluvien teknisten vaatimusten osalta. Se voi suoraan ja tarkasti mitata energiankulutuksen aktiivista energiaa. Siinä on 6-numeroinen näyttö aktiivisen energian kulutukselle. Sen etuja ovat kätevä mittarin lukeminen, korkea luotettavuus, pieni tilavuus, kevyt paino, kaunis ulkonäkö, edistyksellinen tekniikka ja asennus 35 mm:n DIN-standardin mukaiselle ohjauskiskolle. Sillä on hyvä sähkömagneettinen häiriönsieto, alhainen virrankulutus, korkea tarkkuus, korkea ylikuormitus, korkea vakaus, varkaudenesto ja pitkä käyttöikä.
Ominaisuudet:
Sen etuja ovat kätevä mittarin lukeminen, korkea luotettavuus, pieni tilavuus, kevyt paino, kaunis ulkonäkö ja edistyksellinen tekniikka.
Asennus 35 mm:n DIN-standardin mukaiselle ohjauskiskolle.
Tämä mittari soveltuu 3-vaiheisen AC-tehokkaan sähköenergian mittaamiseen nimellistaajuudella 50 Hz, käytettäväksi kiinteään asennukseen sisätiloissa.
Soveltuu ympäristön lämpötilaan -25 ℃ ~ + 55 ℃, suhteellinen kosteus enintään 95 %, ja ilmassa ei saa olla syövyttäviä kaasuja ja vältettävä pölyä, hometta, suolasumua, kondensaatiota, hyönteisiä jne.
Sillä on hyvä sähkömagneettinen häiriönsieto, alhainen virrankulutus, korkea tarkkuus, korkea ylikuormitus, korkea vakaus, varkaudenesto ja pitkä käyttöikä.
Määrittelyt:
Standardi: IEC62053-21
Näyttö: 6-numeroinen
Väri: Valkoinen
Virta: 3 x 20(80A)
Taajuus: 50Hz
Impulssivakio: 400imp/kWh
Käyttökosteus: ≤95%
Käyttölämpötila: -25 ℃ ~ + 55 ℃
Koko: Noin 12 x 10 x 6,5 cm / 4,72 x 3,93 x 2,55 tuumaa
Paino: 519g
Asennus ja käyttö:
1. Energiamittarin asennuksen on suoritettava kokenut sähköasentaja tai ammattilainen, ja varmistettava, että käyttöohje luetaan.
2. Energiamittari on asennettava sisätiloissa tuuletettuun ja kuivaan paikkaan, käytettävä 35 mm:n DIN-standardin mukaista ohjauskiskoasennusta, sähkömittarin pohjalevy on kiinnitettävä seinään, joka on vahva, tulenkestävä ja jota ei ole helppo tärinöidä.
3. Sähkömittarit on asennettava suojakaappeihin paikoissa, joissa on likaa ja mahdollisia vaurioita.
4. Asenna kytkentäkaavion mukaisesti, on parasta käyttää monisäikeistä kuparijohtoa, jotta vältetään sähköenergiamittarin toimintahäiriö tai palaminen.
5. Kun sähkömittari on kytketty oikein sähköverkkoon, mittarin virran merkkivalo palaa.
6. Sähköenergiamittarin on toteutettava ukkossuojaustoimenpiteet, kun sitä käytetään alueella, jossa on enemmän ukkosta, jotta vältetään sähköenergiamittarin vahingoittuminen ukkosen vuoksi.
7. Energiamittarin kuormituskapasiteetti on välillä 0,05Ib ~ Imax (suora pääsy) tai 0,02Ib ~ Imax (muuntajan kautta tapahtuva pääsy), tämän kuormituskapasiteetin ylittäminen aiheuttaa mittarin epätarkkuuden tai virtakelan palamisen.
8. Kun energiamittaria käytetään muuntajassa, todellinen sähkönkulutus on kerrottava muuntajasuhteella tehon merkkivalon lukemisen jälkeen.
9. Tietonäyttö: 6-numeroinen näyttö
11. PULSSI-merkkivalo: kun PULSSI-merkkivalo palaa, tehopulssi havaitaan. (kun näytesignaali havaitaan, PULSSI-merkkivalo syttyy noin 80 ms).
12. Käänteisen vaiheen teho-ohje: Rev. Ilmaisee, että valo palaa energiankulutuksen suunnassa.
Ulkoasukaavio ja kytkentäkaavio:
Mittaustapa:
Energiamittari on varustettu valosähköisellä kytkentätehopulssitestin ulostuloportilla, joka sijaitsee kytkentäliitäntäkotelossa. Liitä testilaitteisto +5VDC liittimeen 17 (positiivinen liitin) ja signaalilinja liittimeen 18 (negatiivinen liitin).
Paketti sisältää:
1 x Energiamittari
Huomautus:
Huomaa, että tämän tuotteen uusi ja vanha tyyppi lähetetään satunnaisesti, ja varmista, että et välitä siitä ennen tilaamista.
