Ominaisuudet:

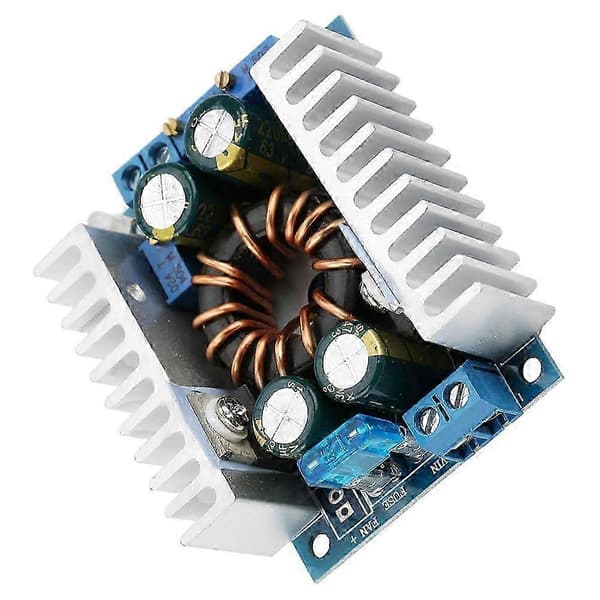

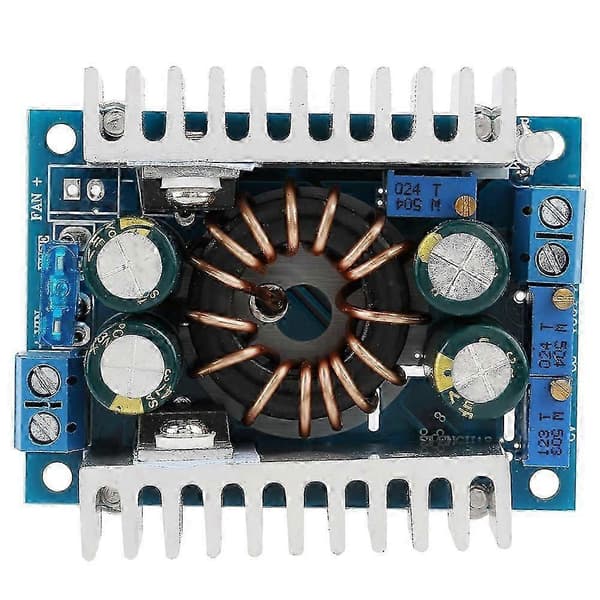

Tämä on eristämätön DC-tehomuunninmoduuli, jolla on pitkä käyttöikä.

Suuri teho ja vakaa ulostulo, se muuntaa 10-32VDC:n 12-60VDC:ksi.

Laadukkaat komponentit takaavat korkean muuntohyötysuhteen, jopa 95 %.

Suunniteltu suurilla jäähdytyselementeillä paremman lämmönpoiston takaamiseksi.

Laajalti käytetty aurinkovoiman jännitteen stabilointilataukseen, akkulataukseen, suuritehoisten LED-valojen ohjaamiseen jne.

Erittely:

Tyyppi: Eristämätön korotusmoduuli (BOOST)

Tulojännite: 10~32VDC

Tulovirta: 16A (MAX.); jos yli 8A, paranna lämmönpoistoa

Lepovirta: 15mA (testattu muunnettaessa 12V:sta 20V:iin; se kasvaa, kun lähtöjännite on korkeampi)

Lähtöjännite: 10~60VDC jatkuvasti säädettävissä

(Koskee vain tilanteita, joissa tulojännite on pienempi kuin lähtöjännite, ei voi alentaa jännitettä)

Lähtövirta: 8A (liittyy tulo- ja lähtöjännitteen eroon, mitä suurempi jännite-ero on, sitä pienempi lähtövirta on. paranna lämmönpoistoa, kun virta on yli 4A)

Vakiovirtalähtöalue: 0,3~8A

Valojen säätöalueen kääntäminen: 0,3~8A

Lähtöteho: Luonnollinen jäähdytys 90WMAX; Parannettu jäähdytys 150WMAX

Käyttölämpötila: -40 - 85 (jos lämpötila on liian korkea, paranna lämmönpoistoa)

Taajuus: 150KHz

Muuntohyötysuhde: 95 % (Hyötysuhde liittyy tulo-/lähtöjännitteeseen, virtaan ja jännite-eroon)

Oikosulkusuojaus: Kyllä (tulo 15A sulake)

Käänteinen tulosuojaus: Ei, yleensä voidaan kytkeä diodi sarjaan tuloon

Lähtömerkkivalo: Latauksen ilmaisin; se näyttää punaista latauksen aikana, vihreää, kun akku on täynnä

Lähtövirran takaisinvirtauksen suojaus: Kyllä

Asennustapa: Neljä 3 mm:n ruuvia (EI sisälly toimitukseen)

Johdotusmenetelmä: Liitinlohkot

Paino: 74g / 2.6oz (noin.)

Pakettiluettelo:

1 * Jännitemuunnin

Virran säätö:

1, Säädä CV-potentiometriä kuormitusvaatimusten mukaan, säädä lähtöjännite sopivaan arvoon, esimerkki: 4 sarjaa akkua 55 V:iin, 10 sarjaa LEDiä 37 V:iin

2, Moduulin lähtövirran arvo on asetettu minimiin (kierrä vastapäivään CC-potentiometriä, kunnes kuulet pienen halkeaman potentiometristä)

3, Liitä ampeerimittari, joka on kytketty LEDiin tai akkuun, säädä CC-potentiometri vaadittuun virtaan. Jos käytetään lataukseen, pura akku ennen säätöä.

Koska mitä enemmän akkuvirtaa, sitä pienempi latausvirta. Huomaa, että tämän moduulin virtaa ei voi säätää oikosululla.

4, Käännä valovirran säätöä, jota käytetään osoittamaan, onko akku ladattu täyteen. Punainen valo palaa latauksen aikana, vihreä valo palaa, kun akku on ladattu täyteen. Liitä täyteen ladattu akku ulostulopäähän ja säädä valopotentiometriä, kunnes vihreä valo syttyy.
