Kuvaus:

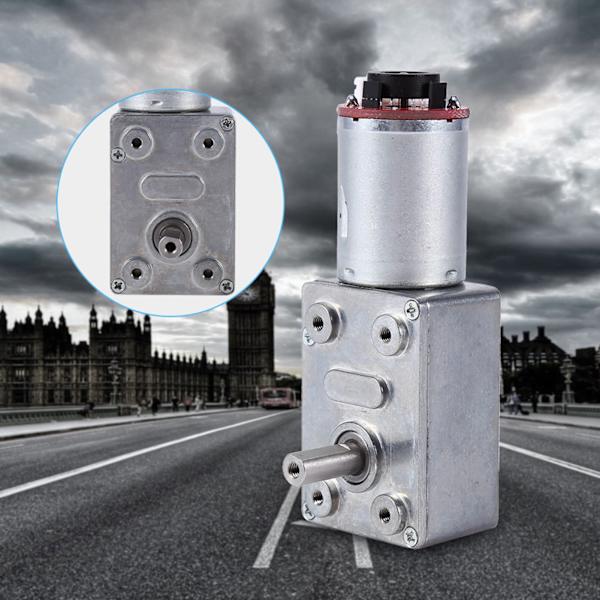

Vaihdemoottorin ulostuloakselin suunta on järjestetty pystysuoraan moottorin akseliin nähden, jolloin koko moottorin ulostuloakseli on suhteessa yleiseen vaihdemoottorin suuntaan lyhyt, soveltuen laajasti useisiin asennusmittojen vaatimuksiin.
Ominaisuudet:

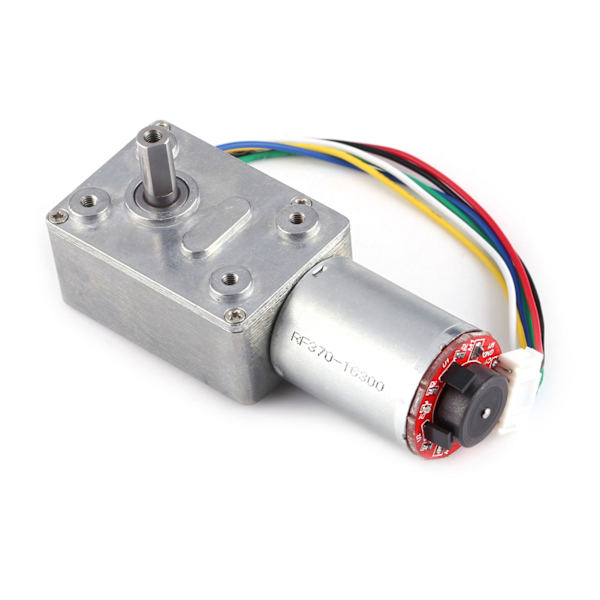

Kaksivaiheinen vaihdemoottori enkooderilla.
Käyttää jalometallihiiliharjoja.
Pitkä käyttöikä, alhainen melutaso, suuri vääntömomentti.
Vakaa ja luotettava suorituskyky.
Voi pyöriä ja kääntyä, toimii tarkemmin.
Määrittelyt:
Nimellisjännite: 12V
Kuormittamaton pyörimisnopeus: 100rpm / 40rpm / 30rpm / 20rpm / 10rpm (valinnainen)
Nopeus (rpm)
10
20
30
40
100
Nimellisvääntömomentti (kg.cm)
22.5
12
7.4
5.6
1.5
Maks. Vääntömomentti (kg.cm)
25
25
25
24
6.4
Välityssuhde
600
340
200
150
40
Kuormittamaton
Virta (MA)
≤60
Nimellis
Virta (A)
≤0.6
Pysäytys
Virta (A)
1.3
Paino: 165g (noin)

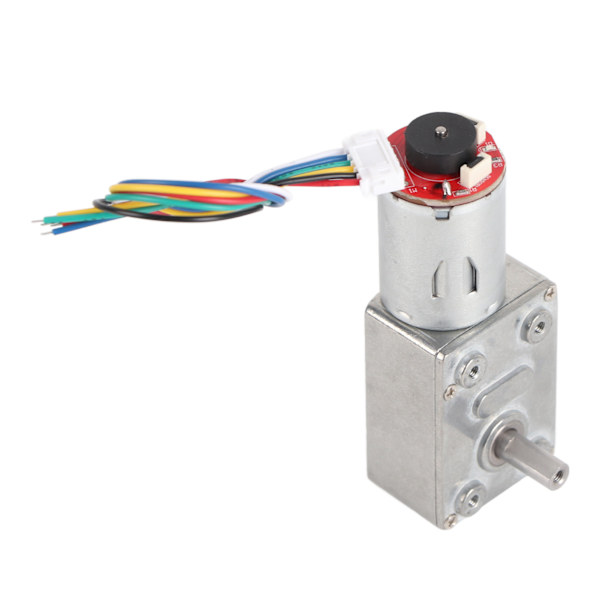

Johdotusmenetelmät:
Punainen: Moottorin virta + (vaihto voi ohjata pyörimistä ja suunnanvaihtoa)
Musta: Koodausvirta - negatiivinen (3.3-5V) napaisuus ei saa olla väärä
Keltainen: Signaalipalautetta
Vihreä: Signaalipalautetta
Sininen: Koodausvirta + positiivinen (3.3-5V) napaisuus ei saa olla väärä
Valkoinen: Moottorin virta - (vaihto voi ohjata pyörimistä ja suunnanvaihtoa)
Paketti sisältää:
1 x Moottori
1 x
Johdinsarja
Huomautus:
Huomaa, että tämän tuotteen uusi ja vanha tyyppi lähetetään satunnaisesti, ja varmista, että et välitä siitä ennen tilaamista.
