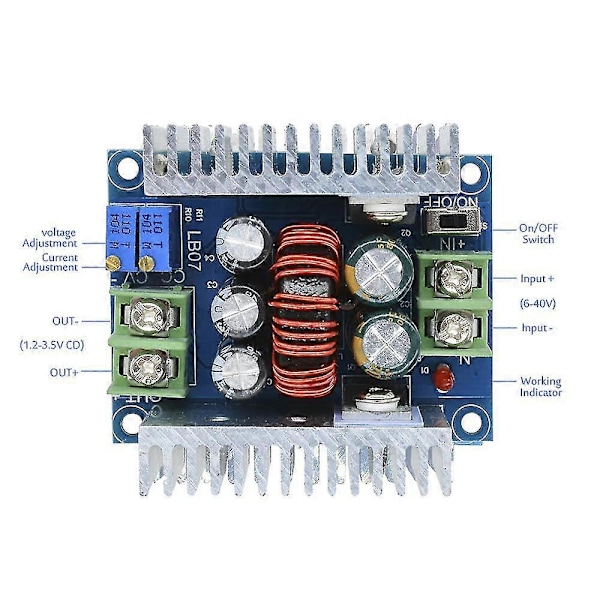

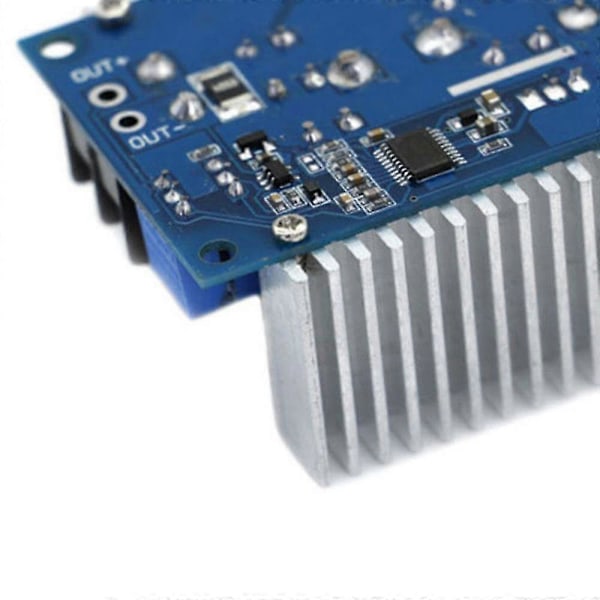

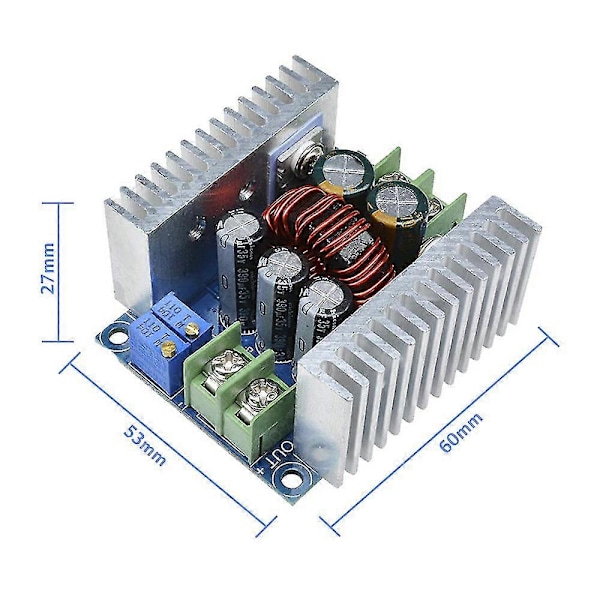

Ominaisuudet: Tämä vakiovirtalähde-jännitteenalennusmoduuli, jossa on laaja tulojännitealue 6 V - 40 V, alennusmuunnin voi säätää tarkasti lähtöjännitteen ja -virran. Hyötysuhde voi olla jopa 95 %, mitattuna 20 A:lla, muuntaen 24 V:n 12 V:ksi. Buck-muunnin on suunniteltu kahdella suurella virralla varustetulla MOS-putkella 75 V / 80 A. Käytössä on korkeataajuuksiset, matalan resistanssin elektrolyyttikondensaattorit tulo- ja lähtökäytössä, alhainen aaltoilu, vakaa lähtö. Piirilevylle asennettu 2 jäähdytyslevyä parantavat alennusmoduulin haihdutustoimintoa. Johdotus on kätevää näillä suurilla 30 A:n ruuviliittimillä. Kun tulo- ja lähtöjännitteen välillä on suuri ero, vähennä tehoa ja virtaa. Tekniset tiedot: Materiaali: FR4 Tulojännite: 6 V - 40 V DC (10 V - 40 V on suositeltavaa) Lähtöjännite: 1,2 V - 36 V DC Lähtövirta: 20 A (maks.), 15 A (suositeltu) Hyötysuhde: 95 % (24 V - 12 V, 20 A) Lähtöaaltoliike: 50 mV Johdotusmenetelmä: Liitin Oikosulkusuojaus: Itsepalautuva (ei voi aiheuttaa oikosulkua pitkään) Tuotteen koko: 60 * 53 * 27 mm / 2,4 * 2,1 * 1,1 tuumaa Tuotteen paino: 89 g / 3,1 unssia Pakkauksen paino: 92 g / 3,2 unssia Pakkauksen koko: 70 * 60 * 30 mm / 2,8 * 2,4 * 1,2 tuumaa Johdotusohjeet: VO +: lähtö positiivinen VO-: lähtö negatiivinen + IN: Tulo positiivinen - IN: Tulo negatiivinen CV: Lähtöjännitteen säätö CC: Lähtövirran säätö EN: mahdollista, matala taso sammuttaa lähdön; tauko, korkea jännitetaso on voimassa Kun tulo ja lähtö on maadoitettu, kuormittamaton CV-lähtö on vakiojännite ja CC-lähtö on vakiovirta. Pakkausluettelo: 1 * 300 W 20 A alennusmoduuli
