Ominaisuudet: _x005F_x000D_

1. Automaattinen ylös-alas lähtöjännite. _x005F_x000D_

2. Lähtövakiojännite/virta, jatkuvasti säädettävissä. _x005F_x000D_

3. Korkea muuntotehokkuus jopa 90 %. _x005F_x000D_

4. Tehokkaat elektroniset komponentit, vakaat ja luotettavat. _x005F_x000D_

5. Käyttää alumiinista alustaa PCB:llä, jolla on hyvä lämmönjohtavuus. _x005F_x000D_

6. Tulo MOS-putki estää käänteisen kytkentä. _x005F_x000D_

7. Käytetään pääasiassa aurinkokatuvalaisimen ohjaukseen, LED-ohjaukseen, auton virtalähteeseen, aurinkolatausvirtaan, akun lataukseen jne. _x005F_x000D_

_x005F_x000D_

Tekniset tiedot: _x005F_x000D_

Tulojännite: DC 10-36V _x005F_x000D_

Tulovirta: 5A (Max) _x005F_x000D_

Lähtöjännite: DC 10-36V (vakiojännite 2.5-36V) _x005F_x000D_

Lähtövirta: 0-5A (vakiovirta 0.3-5A) _x005F_x000D_

Lähtöteho: 75W (Max) _x005F_x000D_

Muuntotehokkuus: 88%-90% (riippuu tulo/lähtöjännitteestä) _x005F_x000D_

Käyttölämpötila: -20~50 _x005F_x000D_

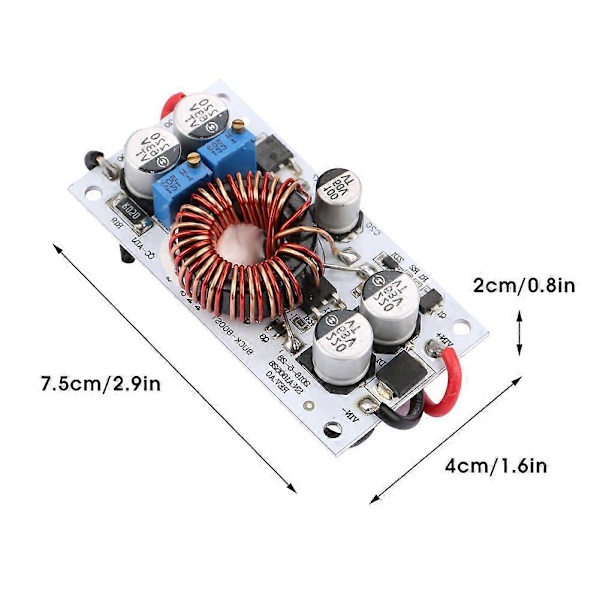

Paino: Noin 47g/1.6oz _x005F_x000D_

_x005F_x000D_

_x005F_x000D_

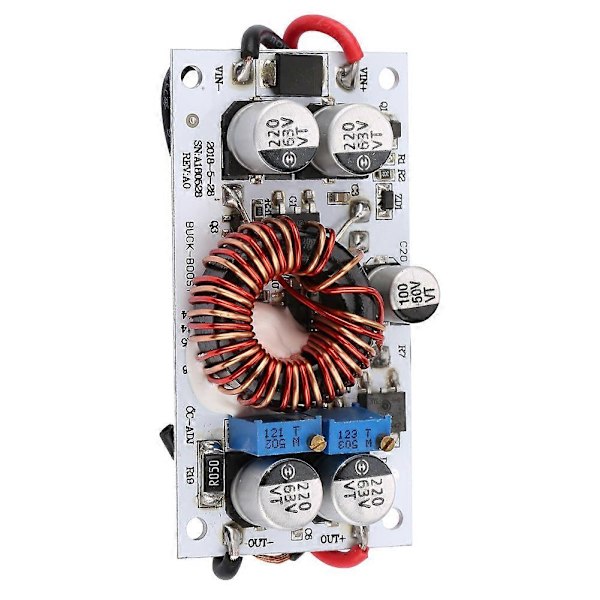

Moduulin ohjeet: _x005F_x000D_

1. VIN+ on tulopositiivinen ja VIN- on tulonegatiivinen. _x005F_x000D_

2. OUT+ on lähtöpositiivinen, OUT- on lähtönegatiivinen. _x005F_x000D_

3. Vakiojännitteen säädettävissä oleva alue: DC2.5V-36V (myötäpäivään pienenee, vastapäivään kasvaa), säädä tyhjäkäynnin lähtöjännite kuormituksen vaatimusten mukaiseksi, kytke sitten kuorma (Sinun tulee säätää vakiovirta maksimiin vakiojännitetilassa). _x005F_x000D_

4. Vakiovirran säädettävissä oleva alue: 0.3A-5A (myötäpäivään pienenee, vastapäivään kasvaa). Säädä ensin tyhjäkäynnin lähtöjännite kuormituksen vaatimusten mukaiseksi (Tyhjäkäynnin jännitteen tulisi olla 1-2V korkeampi kuin kuormitusjännite), säädä virta minimiin ja säädä sitten virta hitaasti kuormituksen vaatimusten mukaiseksi. _x005F_x000D_

5. Kun lähtöteho ylittää 35W, vahvista lämmönhallintaa. _x005F_x000D_

6. Kun käytät kytkentävirtalähdettä tai muuta toissijaista virtalähdettä tämän moduulin virransyöttöön, varmista, että virtalähteen teho on yli kaksi kertaa tämän moduulin teho. _x005F_x000D_

_x005F_x000D_

Pakkausluettelo: _x005F_x000D_

1 * Ylös-Alas Virtalähde _x005F_x000D_

_x005F_x000D_

Huomautus: _x005F_x000D_

1. Tulo/lähtöjännitteen ja -virran ei saa ylittää enimmäisarvoa käytön aikana, jotta vältetään virtalähteen vaurioituminen. _x005F_x000D_

2. Kiinnitä huomiota ilmanvaihtoon ja lämmönhallintaan pitkäaikaisessa käytössä virtalähteen käyttöiän pidentämiseksi.
