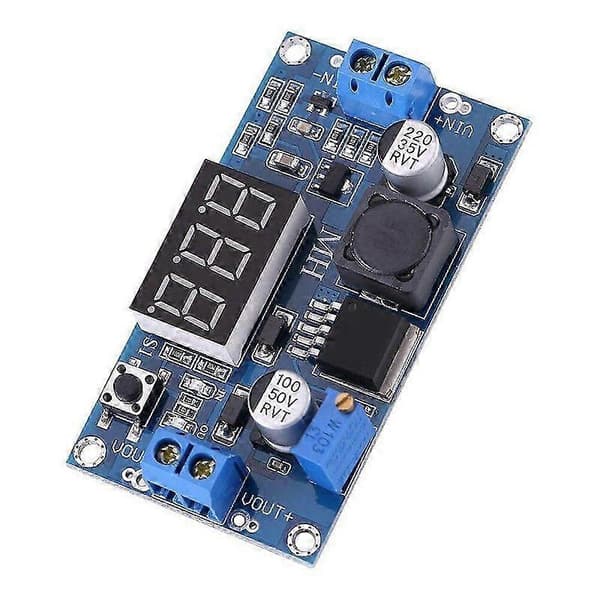

DC Buck -muunnin LM2596 DC DC -virtamoduuli LED-näyttö Virtalähde Säädettävä Step-Down -muunnin 4,0–40 V jännitteensäädin













1, volttimittarinäytöllä, volttimittarivirhe plusmn; 0,1 V, alue 4 ~ 40 V. (Huomaa: jos tulojännite on alle 4 V, sisäänrakennettu volttimittari ei toimi eikä näytä)



2. Suuri 5*5 koskettaa painiketta vaihtaakseen mittaustulo- tai lähtöjännitteen, ja merkkivalo ilmaisee, mitä jännitettä mitataan. Ensimmäisellä kerralla oletusarvoinen digitaaliputki näyttää tulojännitteen, ja tuloilmaisin IN palaa; kun painiketta kosketetaan, digitaaliputki näyttää lähtöjännitteen ja lähtöilmaisin OUT palaa. Ja säilytä se asetuksen jälkeen, vaikka se olisi sammutettu ja sitten kytketty päälle.



3, volttimittari voidaan sammuttaa, paina kytkintä pitkään yli 1 sekunnin ja alle 4 sekunnin ajan, voit sammuttaa käden. Kun volttimittari on sammutettu, kytke volttimittari päälle painamalla kytkintä.



4, riviliittimellä, juotosrautaa ei myöskään voida käyttää helposti, ja säilytä johdon liitoskohta (tulojännitteen on oltava yli 1 V korkeampi kuin ulostulojännite)



5, käyttämällä 150 kHz:n sisäistä värähtelytaajuutta, joka kuuluu toisen sukupolven kytkentäjännitteensäätimelle, alhainen virrankulutus, korkea hyötysuhde



6, tulopää diodisuojauksella, käänteinen kytkentä ei polta moduulia



7, ylikuumenemissuojalla ja oikosulkusuojauksella (yli 15 W, vahvista lämpöä)















Kuinka säätää tarkkuutta



Lähtöjännitteen (tulojännitteen) kalibrointivaiheet



1Vaihe 1, Säädä oikeaa painiketta niin, että OUT (IN)LED palaa, volttimittari näyttää lähtöjännitteen arvon; Paina oikeaa painiketta yli 2 sekuntia, vapauta, volttimittari ja OUT (IN)LED vilkkuvat synkronisesti, jotta pääset lähtöjännitteen kalibrointitilaan.



2Vaihe 2, Paina oikeaa painiketta (normaali nopeus), jännitearvo kasvaa yksikön; Paina vasenta painiketta, miinus yksikkö; Koska yksikkö on alle 0,1 V, pienin jännite näkyy 0,1 V:iin, joten sinun on painettava jatkuvasti 1–5 kertaa nähdäksesi volttimittarin muuttuvan 0,1 V, kuinka monta kertaa volttimittari muuttuu 0,1 V painamalla näppäintä, riippuen nykyisestä näyttöjännitteestä, mitä korkeampi jännite, sitä vähemmän painalluksia.



3Vaihe 3, paina oikeaa painiketta yli 2 sekuntia, vapauta poistuaksesi lähtöjännitteen kalibrointitilasta. Kaikki parametrit on asetettu automaattisesti virran katkaisemiseksi tallentaaksesi.







Määritykset:





Tulojännite: 2,5 V ~ 40 V



Lähtöjännite: 1,25 V ~ 37 V (säädettävä)



Lähtövirta: 3A (maksimi)



Muuntohyötysuhde: 92 % (maksimi)



Lähtöaalto:
