DC Buck -muunnin LM2596 DC DC -virtamoduuli LED-näyttö Virtalähde Säädettävä Step-Down -muunnin 4,0~40 V Jännitteensäädin

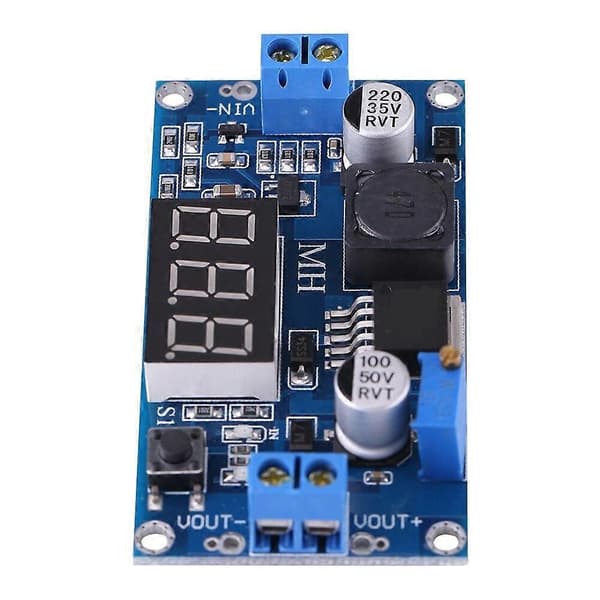

Kuvaus:

1, Volttimittarinäytöllä, volttimittarivirhe ± 0,1 V, alue 4 ~ 40 V.

(Huomautus: jos tulojännite on alle 4 V, sisäänrakennettu volttimittari ei toimi eikä näytä)

2.

Suuri 5*5-painike koskettaa painiketta mittaustulon tai -lähdön jännitteen vaihtamiseksi, ja merkkivalo osoittaa, mitä jännitettä mitataan.

Ensimmäisellä kerralla oletusarvoinen digitaaliputki näyttää tulojännitteen, ja tulomerkkivalo IN palaa; kun painiketta kosketetaan, digitaaliputki näyttää lähtöjännitteen, ja lähtömerkkivalo OUT palaa.

Ja säilytä se asetuksen jälkeen, vaikka se olisi sammutettu ja sitten kytketty päälle.

3, volttimittari voidaan sammuttaa, paina kytkintä pitkään yli 1 sekunnin ja alle 4 sekunnin ajan, voit sammuttaa käden.

Kun volttimittari on sammutettu, paina vain kytkintä kytkeäksesi volttimittarin päälle.

4, liitäntälohkolla, juotosrautaa ei myöskään voida käyttää helposti, ja säilytä johdon liitoskohta (tulojännitteen on oltava yli 1 V korkeampi kuin ulostulojännite)

5, käyttämällä 150 kHz:n sisäistä värähtelytaajuutta, joka kuuluu toisen sukupolven kytkentäjännitteensäätimelle, alhainen virrankulutus, korkea hyötysuhde

6, tulopää diodisuojauksella, käänteinen kytkentä ei polta moduulia

7, ylikuumenemissuojalla ja oikosulkusuojauksella (yli 15 W, vahvista lämpöä)

Kuinka tarkkuutta säädetään?

Lähtöjännitteen (tulojännitteen) kalibrointivaiheet

1Vaihe 1, Säädä oikeaa painiketta niin, että \"\"OUT\"\" (\"\"IN\"\")LED palaa, volttimittari näyttää lähtöjännitteen arvon; Paina oikeaa painiketta yli 2 sekuntia, vapauta, volttimittari ja \"\"OUT\"\" ( \"\"IN\"\")LED vilkkuvat synkronisesti, jotta pääset lähtöjännitteen kalibrointitilaan.

2Vaihe 2, Paina oikeaa painiketta (normaali nopeus), jännitearvo kasvaa yksikön; Paina vasenta painiketta, vähennä yksikkö; Koska yksikkö on alle 0,1 V, pienin jännite näkyy 0,1 V:iin, joten sinun on painettava jatkuvasti 1-5 kertaa nähdäksesi volttimittarin muuttuvan 0,1 V, kuinka monta kertaa volttimittari muuttuu 0,1 V painamalla näppäintä, riippuen nykyisestä näyttöjännitteestä, mitä korkeampi jännite, sitä vähemmän painalluksia.

3Vaihe 3, paina oikeaa painiketta yli 2 sekuntia, vapauta, poistuaksesi lähtöjännitteen kalibrointitilasta.

Kaikki parametrit asetetaan automaattisesti virran katkaisemiseksi tallentamista varten.

Tekniset tiedot:

Tulojännite: 2,5 V ~ 40 V

Lähtöjännite: 1,25 V ~ 37 V (säädettävä)

Lähtövirta: 3 A (enintään)

Muuntohyötysuhde: 92 % (enintään)

Lähtöaaltoisuus:
