Tekniset tiedot:
1) Piirilevyn koko: 66*61mm
2) Tulojännite: DC12V
3) Lähtöjännite: 110V/200V/220V/280V (Merkitty piirilevylle. Voidaan asettaa hyppyjohtimella piirilevyllä)
4) Lähtöaaltomuoto: korkeataajuuksinen kanttiaalto tai DC:lle (suodattamaton)
5) Lähtöteho: nimellisteho 150W, maksimi 200W (Kun teho on yli 100W, käytä jäähdytyspuhallinta)
6) Virta 12V liitännällä (kuormittamaton): 250mA
7) Toimintataajuus: 37kHz
8) Piirilevyllä oleva siru: ST SG3525A tai KA3525, riippuen eri tuotantoeristä.
9) FET: RU6099R tai DX3205R, riippuen eri tuotantoeristä.
Varoitukset:
1) Suosittelemme kytkemään \"DC-lähtöön\", koska normaalit sähkölaitteet käyttävät normaalia tasasuuntaajaa. Jos kytketään \"Korkeataajuuksinen AC-lähtöön\", tasasuuntaaja kuumenee nopeasti ja vaurioituu, diodi tuhoutuu.
2) Tässä levyssä on korkeataajuuksinen kanttiaalto AC-lähtö ja DC-lähtö, joten se ei voi käyttää induktiivisia sähkölaitteita (kuten moottori, tuuletin, vastus-kondensaattori jännitteen alennusyksiköt, pienet LED-valot jne.)
3) Kun kytketään pieniin kuormiin (puhelinlaturit, DVD jne.), suosittelemme kytkemään pienempään jännitelähtöön, kuten 200V.
4) Kun työskennellään suurella kuormalla (yli 100W) tai pitkään, käytä suurempaa jäähdytyslevyä ja tuuletinta jäähdytykseen.
5) Älä sekoita napaisuutta. Tarvitaan riittävän suuri virta virtalähteelle ja virtakaapelille.
6) Ei ylikuormitusta, ei oikosulkua lähdössä.
7) Kun lähtö on korkeataajuuksinen eikä kuormaa ole, yleismittarilla tehty testitulos on todellista suurempi..
(1A30135-00.jpg)
Pakkaus

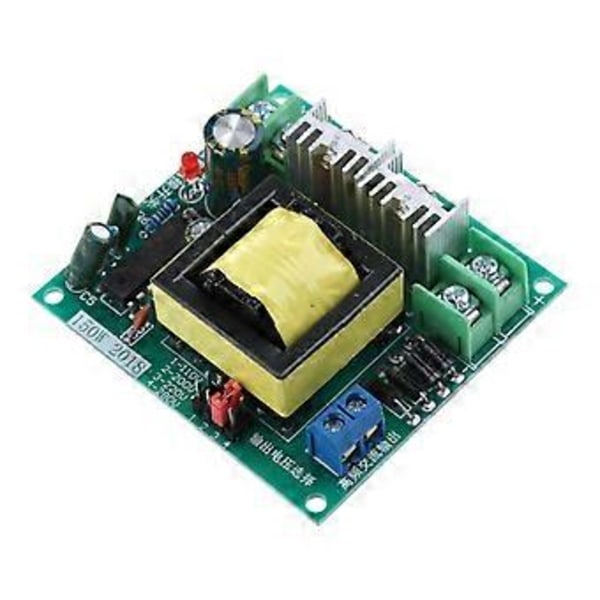

1kpl * DC-AC Muunnin 12V - 110V 200V 220V 280V AC 150W Invertteri Tehostuslevy Muuntaja
