BLDC laaja jännite 7-24V suuritehoinen pienikokoinen potentiometrin nopeudensäätö Harjaton ja Hall-anturiton ohjain, yhden painikkeen versio tukee yhden painikkeen vapaata kiihtyvyyden ja hidastuvuuden vaihtoa virrankatkaisumuistitoiminnolla, potentiometrin nopeudensäätöversio tukee PLC 0-5V simulaatio Signaalin nopeutta.

Käyttöohjeet potentiometrimalleille:

Standardi virranjakelupositioneri säätää nopeutta suoraan ilman ulkoisia ohjaussignaaleja. Se kasvaa myötäpäivään ja pienenee vastapäivään.

Se soveltuu myös ulkoiseen PLC 0-5 analogiamäärän ohjaukseen. Irrota potentiometrikaapeli, ulkoinen 0-5 analogiamäärän ohjaussignaali ja maadoitusjohto on kytketty vastaavasti harjattoman ohjainkortin tulosignaaliliittimeen, kunhan kaksi johtoa on OK.

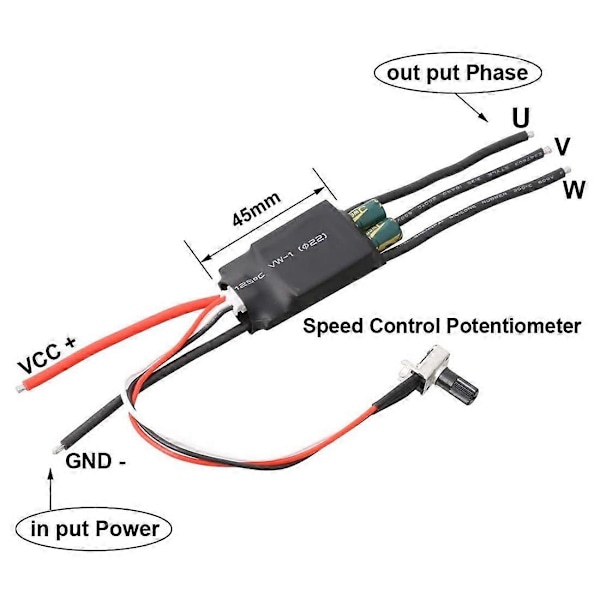

Liitäntäkuvaus:

1. U V W vaihejohtolähtö on kytketty moottoriin

2. VCC GND päävirtalähde (ulkoinen DC-virtalähde)

Tuoteparametrit:

Tuotteen nimi: Potentiometrin kolmivaiheinen DC harjaton ja Hall-anturiton ohjain

Malli: X30A (potentiometri)

Käyttöjännite: 7-24V

Käyttövirta: nimellinen 15A plus tuulettimen jäähdytys 20A

Suurin nopeus: 224000 RPM (2-napainen moottori), 74000 RPM (6-napainen moottori), 40000 RPM (12-napainen moottori), 35000 RPM (14-napainen moottori).

Tuotteen koko: pituus 45MM x leveys 26MM x korkeus 12MM (ilman johtoja ja ulkonevia kondensaattoreita)

Väri: kuten kuvassa

Materiaali: Muovi+metalli

Huomaa: Eri tuote-erien vuoksi ulkonäkö voi olla erilainen, mutta toiminto on sama



Paketin sisältö:

1 * DC 7-24V 200W BLDC 3-vaiheinen harjaton moottoriohjain



Vain yllä oleva paketin sisältö, muita tuotteita ei sisälly toimitukseen.

Huomautus: Valo ja erilaiset näytöt voivat aiheuttaa sen, että kuvan kohteen väri poikkeaa hieman todellisesta. Mittausvirhe on +/- 1-3cm.
