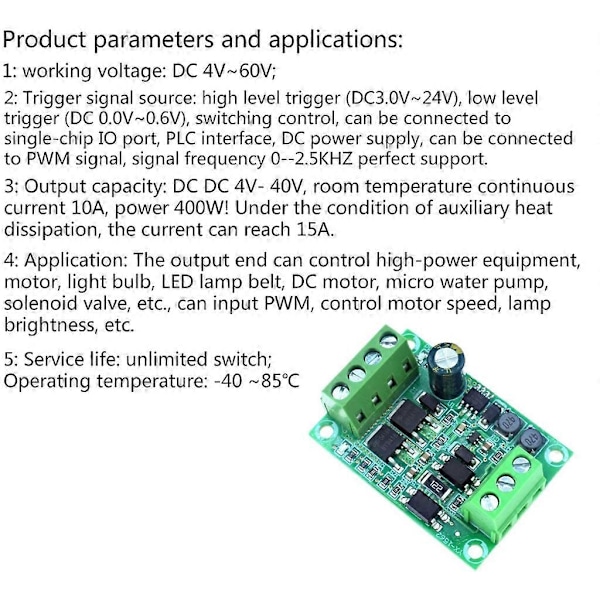

Ominaisuudet:

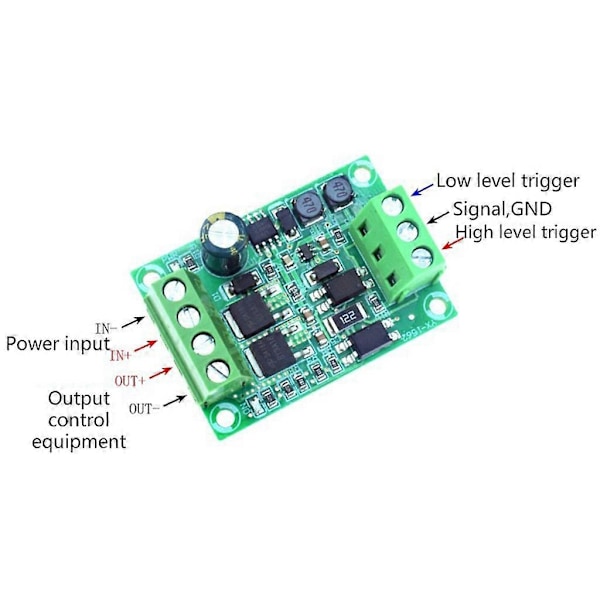

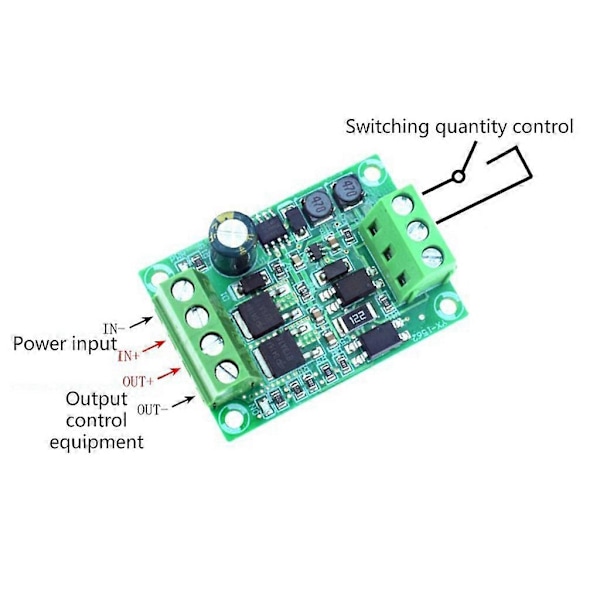

Moduuli tukee korkean tason triggeriä, matalan tason triggeriä, kytkinohjausta, PWM-ohjausta

Triggerisignaalin lähde: korkean tason triggeri (DC3.0V-24V), matalan tason triggeri (DC 0.0V-0.6V), kytkinarvon ohjaus, voidaan liittää MCU IO -porttiin, PLC-liitäntään, DC-virtalähteeseen jne.; Voidaan liittää PWM-signaaliin, signaalin taajuus 0-2.5KHZ täydellinen tuki.

Ulostulokapasiteetti: DC 4V-40V, jatkuva virta 10A huoneenlämmössä, teho 400W! Lisäjäähdytyksen olosuhteissa virta voi nousta 15A:iin.

Sovellus: Ulostulopää voi ohjata suuritehoisia laitteita, moottoria, lamppua, LED-valonauhaa, DC-moottoria, mikropumppua, solenoidiventtiiliä jne., ja voi syöttää PWM:ää moottorin nopeuden, valon kirkkauden jne. säätämiseksi.

Käyttöikä: rajoittamaton kytkentä; Käyttölämpötila: -40-85



Määrittelyt:

Käyttöjännite: DC 4V-60V

Korkean tason triggeri DC3.0V-24V; Matalan tason triggeri DC 0.0V-0.6V

Koko: noin 48x34mm/1.89x1.34in

Ulostulokapasiteetti: DC 4V-40V, C

Jatkuva virta 10A Teho 400W



Huomautus:

1. Vain yksi signaali voi ohjata moduulia samanaikaisesti, eikä kahta tai useampaa signaalia voida käyttää moduulin ohjaamiseen samanaikaisesti;

2. Korkean tason triggerijännitealue: DC3.0V~24V, eli kun signaali on 3.0V~24V, MOS-putki on päällä, alle 0.6V, eli 0V~0.6V, MOS-putki on pois päältä, ja signaalijännite ei saa olla välillä 0.6V ja 3.0V, jotta MOS ei ole täysin auki, ja MOS palaa suuritehoisessa käytössä; 3. Matalan tason triggerijännitealue: DC 0V~0.6V, eli kun signaalijännite on 0V~0.6V, MOS-putki on päällä, kun signaalijännite on yli 3.0V, MOS-putki on pois päältä, ja signaalijännite ei saa olla välillä 0.6V ja 3.0V, joten MOS ei ole täysin auki, ja MOS palaa suuritehoisessa käytössä.



Paketti sisältää:

1PC MOS Trigger-kytkinohjainmoduuli
