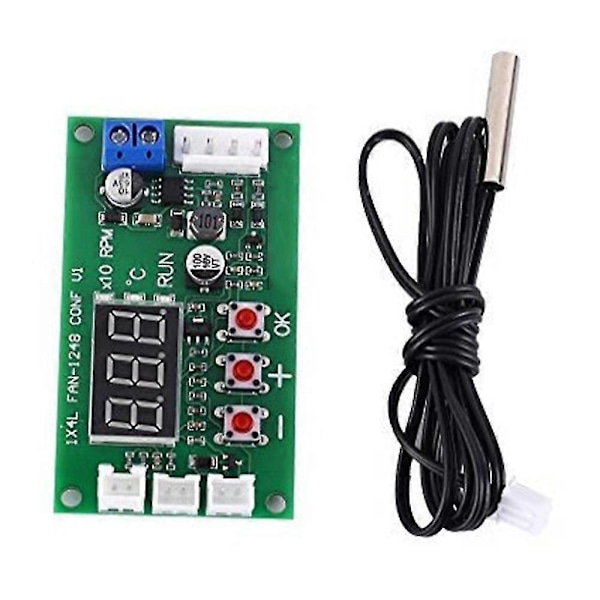

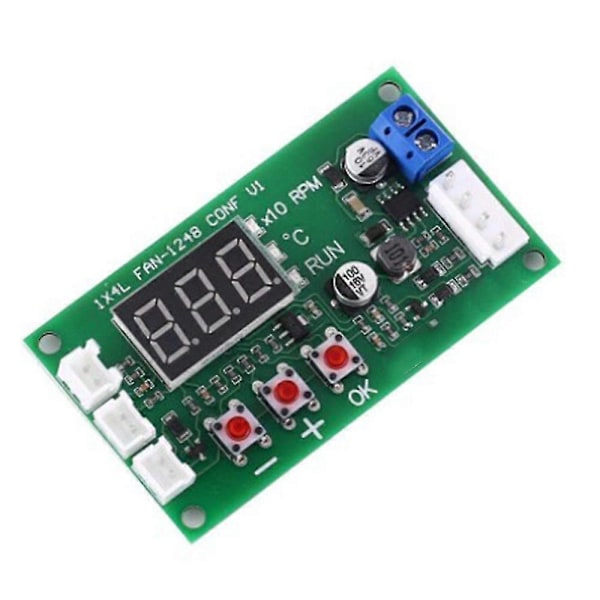

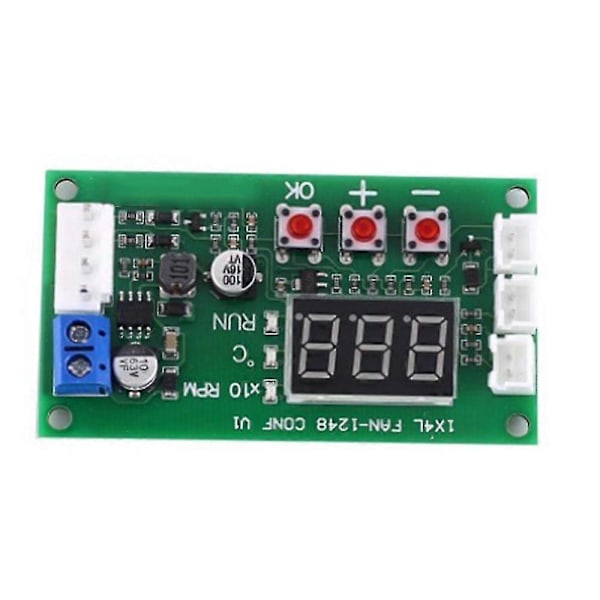

Nelijohtiminen PWM-tuulettimen lämpötilansäädin, jossa on 10 V:n ohjaussignaali, tukee yleisiä EBM-nelijohtimia tuulettimia.

Tukee perinteistä korkeajännitteisen tuulettimen nelijohtimisohjausta (10 V PWM-signaali); tukee tuulettimen sammuttamista alhaisessa lämpötilassa (PWM pois päältä tai laajennettu rele tuulettimen virran katkaisemiseksi).

Laaja jännitealue DC11-55V; Tukee 2,5 KHZ ja 20 KHZ taajuusasetuksia; Tukee anti-timing -tuulettimia.

Virtalähteen jännite: DC11-55V (piirin käyttöjännite)

Käyttövirta: Alle 0,1 A

Tuulettimen virta: Alle 5 A (piirilevyn liittimen kestävyys, jos haluat ohjata suurempaa tehoa, sinun tarvitsee vain ottaa virtajohto erikseen)

PWM-alue: 5-100 tai 0 (% plus tai 0,3 %)

PWM-taajuus: 20 KHz tai 2,5 KHz (2 %)

PWM-signaalin amplitudi: 10,5 V (kuormittamaton)

Lämpötilan mittausalue: -9,9-99,9 C

Lämpötilan mittausvirhe: virhe 0-50 C:n sisällä on alle 1,2 C, muu aluevirhe on alle 2 C

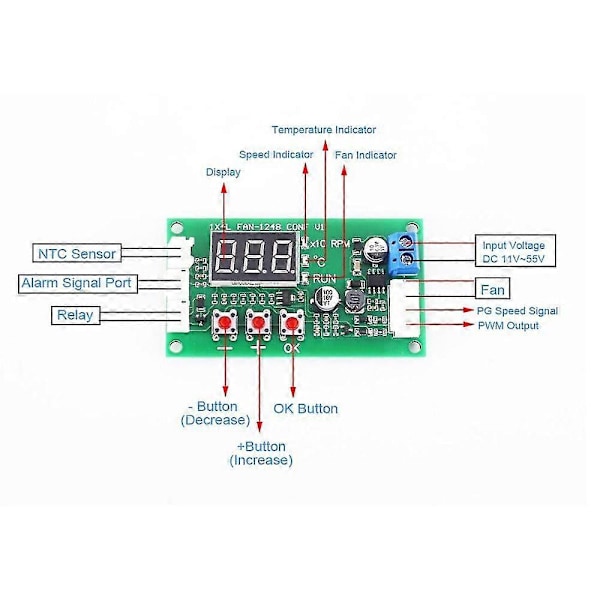

Liitäntöjen esittely:

Virtaliitin (sininen ruuviliitin): Päävirtaliitäntä syöttää virtaa ohjauskortille ja tuulettimelle.

Tuulettimen liitäntä (valkoinen VH3.96-4P -liitin): tuulettimen ulostuloliitäntä, katso järjestys.

Lämpötila-anturin liitäntä: Liitä NTC-anturin parametri 10K B=3950.

Hälytyssignaaliportti (WORK): Antaa korkean tason normaalin toiminnan aikana ja matalan tason, kun tuuletin on epänormaali.

Releliitäntä (RELAY): Laajennusliitäntä, joka ohjaa 9 V tai 12 V relettä, jota voidaan käyttää tuulettimen virran ohjaamiseen. Kun tuulettimen ohjaus on pysäytetty, rele irrotetaan.

Materiaali: muovi

väri: vihreä

Paketin sisältö:

1 x Ohjain

Vain yllä oleva paketin sisältö, muut eivät sisälly.

Huomautus: Valo ja erilaiset näytöt voivat aiheuttaa sen, että tuotteen väri on hieman erilainen kuin todellinen. Mittausvirhe on +/- 1-3 cm.
