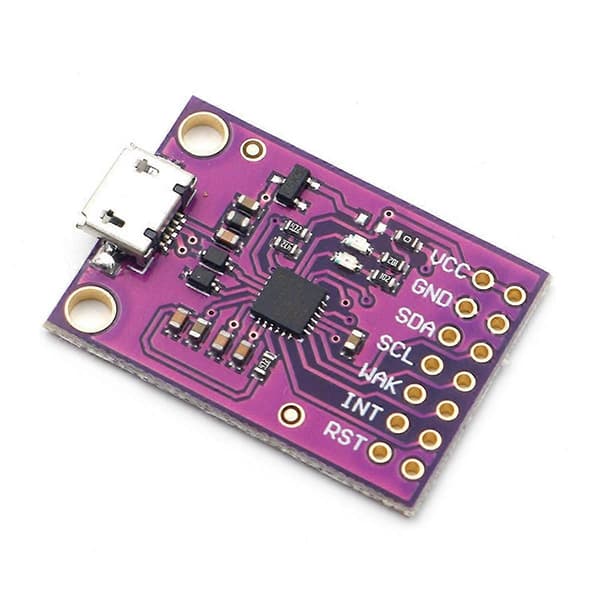

CP2112:ssa on erittäin integroitu USB - SMBus -siltakontrolleri, joka sisältää USB2.0:n täyden nopeuden toimintokontrollerin, USB-lähetinvastaanottimen oskillaattorin ja 8 GP10-nastaa.

Yksinkertaisen GUI-pohjaisen Single-konfiguraattorin avulla valitaan kaikki mukautus- ja konfigurointivaihtoehdot, jolloin ei tarvitse kehittää monimutkaista laiteohjelmistoa tavallisille HID-luokan laitteille. Mukana toimitetaan ohjelmisto ja ajurit.

CP2112-laite mahdollistaa nopean USB-yhteyden mahdollisimman pienellä kehitystyöllä.



1. USB-väylästä virtansa saava 4,0 - 5,25 V

2. Itsevirtainen 3,0 - 3,6 V, I/0-jännite 1,8 V -

3. Työympäristön lämpötila: -40C ~ 85C

4. Sirulla oleva nollauspiiri, sirulla oleva jännitteensäädin: 3,45 V:n ulostulo

5. Täyttää USB-määrittelyn 2.0 standardin (12 Mbps)

6. Tukee USB-keskeytystilaa SUSPEND-nastan kautta

7. Integroitu 194-tavuinen kertaluonteisesti ohjelmoitava ROM mukautettavien tuotetietojen tallentamiseen

8. 512 tavun SMBus-datan puskuri, konfiguroitava kellotaajuuslaitteen osoite 7-bittinen arvo.

CP2112 orjalaitteen osoite

9. varten ja Linux HID - SMBus -kirjasto nopeaan sovelluskehitykseen, avoin river access -liitäntämäärittely

10. 8 GPIO:ta, jotka voidaan konfiguroida tuloiksi/lähtöiksi ja avoimeksi drain/push-pull ulkoisille laitteille

Konfiguroitava kellolähtö 48 MHz - 94 KHZ, lue/kirjoita SMBus-laite kytketty LED

11. Sovellusalueet: kannettava ohjain, USB-dongle, datan tallennus

Materiaali: muovi+metalli

väri:



Paketin sisältö:

1 x moduuli

2 x rivinastaa



Vain yllä oleva paketin sisältö, muut tuotteet eivät sisälly.

Huomautus: Valon heijastus ja erilaiset näytöt voivat aiheuttaa sen, että kuvan kohteen väri poikkeaa hieman todellisesta. Mittausvirhe on +/- 1-3 cm.
