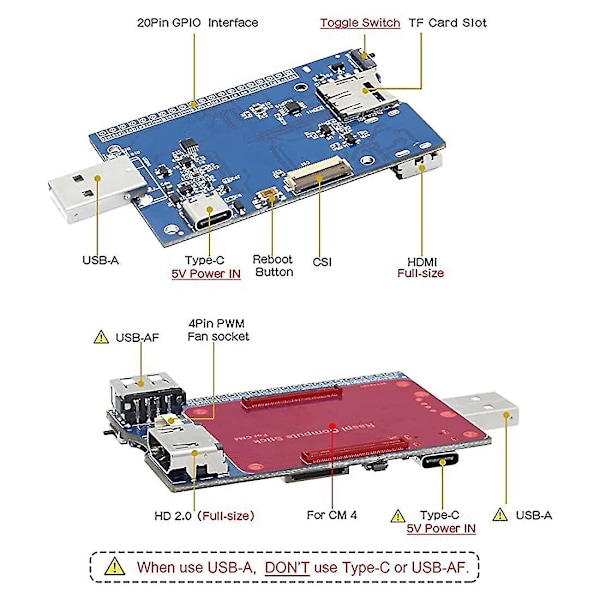

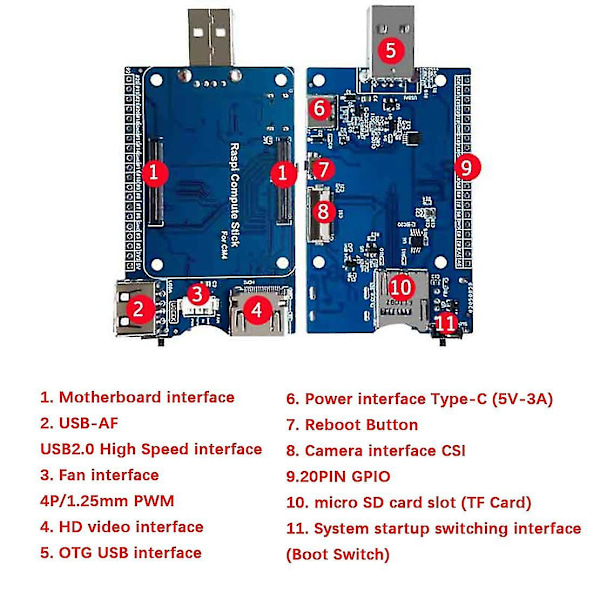

1.[Yhteensopiva] Compute CM4 -tikulle on suunniteltu erityisesti Compute Module 4 CM4:lle ja tukee kaikkia CM4-versioita. Dokumentaation viitehaku CM4 Stickille.2. [Useita laajennusliitäntöjä piirilevyllä] Mukana 20-pinninen GPIO/CSI/täysikokoinen -yhteensopiva 2.0/USB OTG/USB2.0/Type-C/TF-korttipaikka/4-pinninen PWM-tuuletinliitäntä, sekä uudelleenkäynnistys- ja vaihtopainikkeet3. [Käytä U-levynä] Liitä tietokoneeseen USB-A OTG:n kautta, ja siitä tulee oikea U-levy. Sinun on käytettävä vaihtokytkintä tilan asettamiseen ja asennettava RPI BOOL -työkalu, katso: ../CM4_Stick4. [Virtalähde] 5V 3A syötetään CM4:n Type-C-portista Compute Stickille. Suosittelemme käyttämään 5V 3A PSU:ta Foundationille.5. [USB ei toimi] CM4 poistaa USB-liitännän käytöstä oletuksena virran säästämiseksi. Ota se käyttöön lisäämällä dtoverlay=dwc2,dr_mode= config.tiedostoon.Tuotenimi: Compute module 4 IO -laajennuskortti1 täysikokoinen 2.0-portti1x USB-A: OTG USB (Compute Module 4:n päivittämiseen ja päivittämiseen)1x USB-: USB 2.0 -suurinopeuksinen liitäntä, kätevä näppäimistön tai hiiren liittämiseen. Voit käyttää USB:tä laajentaaksesi useampia USB-portteja.1x USB-C: 5V/3A Type-C -virtalähdeporttiTF-korttipaikka: -SD-korttipaikka (tukee vain CM4-moduulia ilman eMMC:tä)GPIO: 20-pinninen GPIO-laajennusliitäntä1x tuuletinliitäntä: 4P/1.25mm PWM-tuulettimen ohjausliitäntä1 x CSI-kameran FPC-liitin (22-pinninen 0.5mm pitch-kaapeli)1x Järjestelmän kytkimen liitäntä (käytetään järjestelmän päivityksen yhteydessä)1x Toggl-kytkin (toiminto USB-laitteille ja CM4-laitteille)Yhteensopiva 12 mm:n alumiiniseosjäähdyttimen C235 kanssa.Käyttölämpötila: 0~80PCB-koko: 70 x 45mmMateriaali: PCB+Metalliväri: sininenPaketin sisältö:1 x Compute module 4 IO -laajennuskorttiVain yllä oleva pakkaussisältö, muut eivät sisälly.Huomautus: Valo ja erilaiset näytöt voivat aiheuttaa kohteen värin kuvassa hieman erilaiseksi kuin todellisuudessa. Sallittu mittausvirhe on +/- 1-3cm.
