Kuvaus

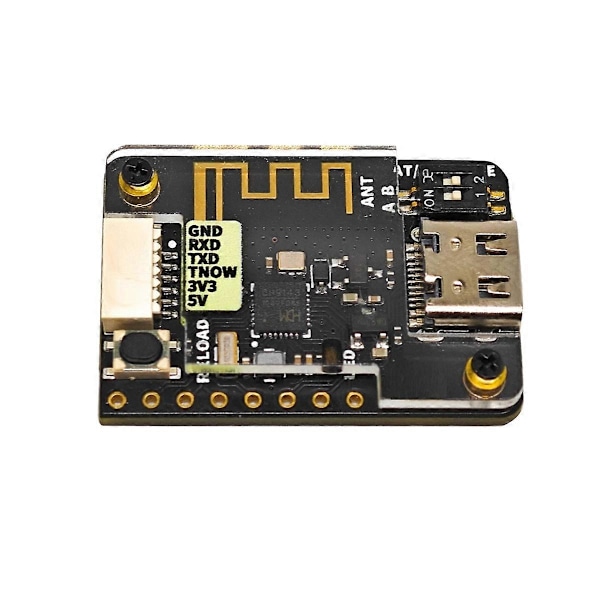

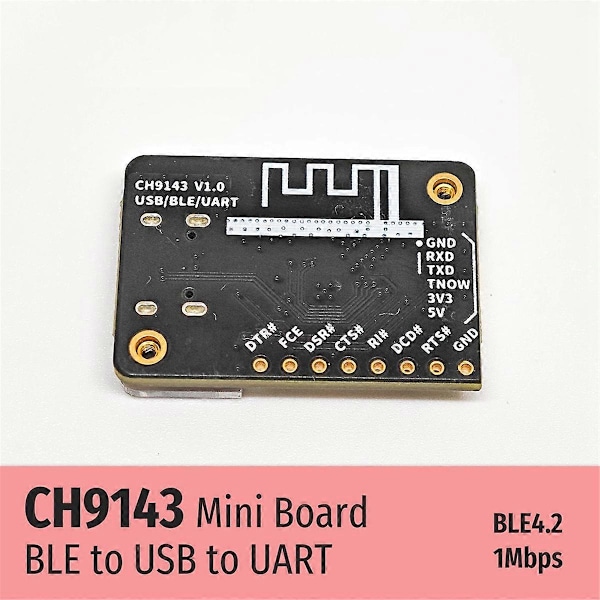

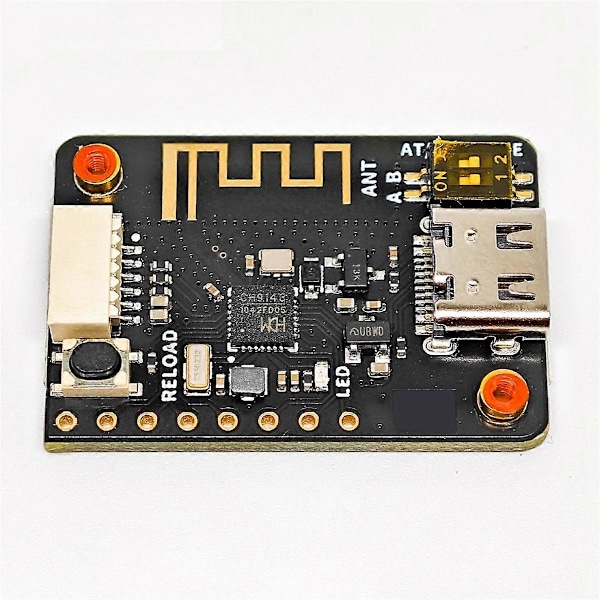

CH9143 on kolmisuuntainen BLE/UART/USB-siru, joka mahdollistaa tiedonsiirron Bluetoothin, USB:n ja sarjaporttien välillä. Bluetooth tukee isäntätilaa, orjatilaa ja master-slave-integroitua tilaa, ja Bluetooth-tiedonsiirtoa ja parametreja voidaan määrittää orjatilassa ja master-slave-integroidussa tilassa, tukien BLE4.2:ta.

Sarjaportti tukee AT-komentomäärityksiä, tukee MODEM-kosketussignaalia ja sen suurin baudinopeus on 1 Mbps. Samalla se voi toteuttaa online-virheenkorjauksen tai datan valvonnan tietokoneen USB-liitännän, sarjaportin ja Bluetoothin välillä.

USB- ja BLE-virtuaalinen sarjaporttitekniikka, tietokonepuoli tarjoaa virtuaalisen sarjaporttiohjaimen, joka suojaa Bluetoothin ja USB:n taustalla olevat tekniset yksityiskohdat, ei vaadi toissijaista kehitystä, eli on yhteensopiva perinteisten sarjaporttisovellusten ja sarjaliikenteen virheenkorjaustyökalujen kanssa, saavuttaen nopeasti kolmen sarjaportin tiedonsiirron toisiinsa.

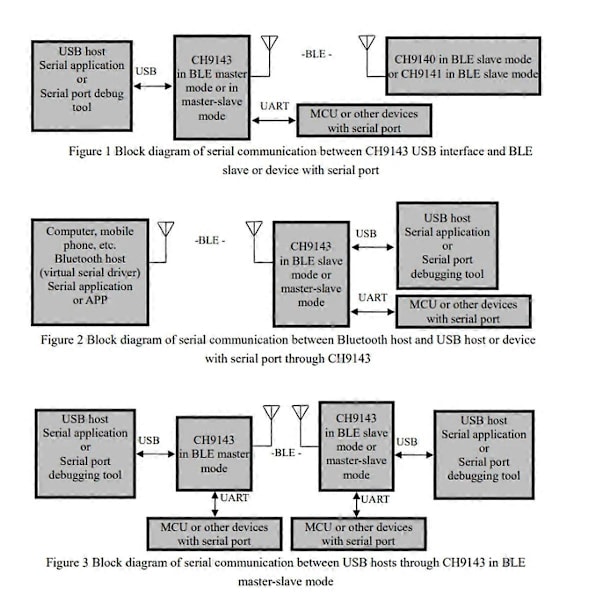

Tiedonsiirto BLE:n, USB:n ja UART:n välillä.

BLE tukee orjatilaa, master-tilaa ja master-slave-tilaa.

PC-puolen USB- ja BLE-virtuaalinen sarjaporttiohjain toimitetaan.

Yhteensopiva olemassa olevien sarjaporttiohjelmistojen ja -työkalujen kanssa, ei vaadi toissijaista kehitystä.

Tukee Bluetooth-isäntäyhteyttä Windows/Linux/Android/iOS- ja muissa järjestelmissä.

2 sarjaporttiohjaintilaa: Valmistajan ohjaintila ja asennusvapaa USB-CDC-ohjaintila.

100 m BLE-tiedonsiirtoetäisyys.

Säädettävät 8 asentoa BLE TX -teholle.

Tukee BLE-tiedonsiirtomäärityksiä ja sarjaliikenteen AT-komentomäärityksiä.

Sarjaportin suurin baudinopeus on 1 Mbps.

Sarjaportti tukee MODEM-signaaleja: RTS, DTR, DCD, RI, DSR ja CTS.

Sarjaportti tukee 5/6/7/8 databittiä ja 1/2 stop-bittiä.

Sarjaportti tukee paritonta, parillista, ei pariteettia, space 0 ja mark 1.

Täyden nopeuden USB-laitekäyttöliittymä, USB V2.0 -yhteensopiva.

Väri: Musta

Materiaali: PCB+elektroniset komponentit

Eri erillä voi olla erilainen ulkonäkö, mikä ei vaikuta käyttöön.
