5V eristys MCU:n kanssa ja suojaa tehokkaasti MCU:ta; 5V merkkivalo piirilevyllä.

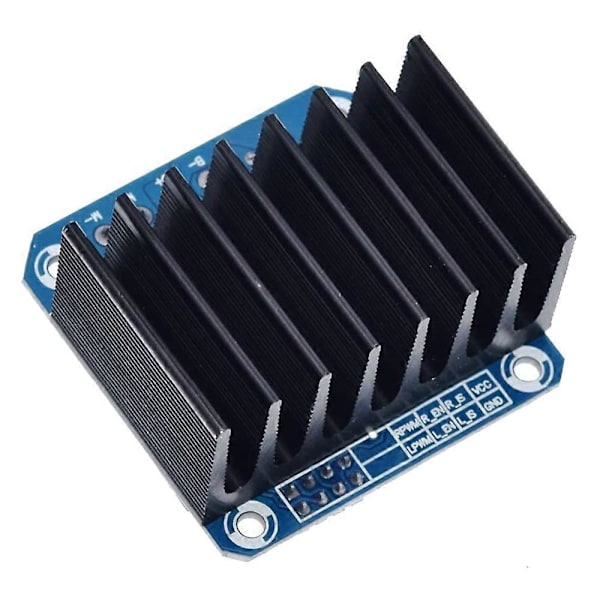

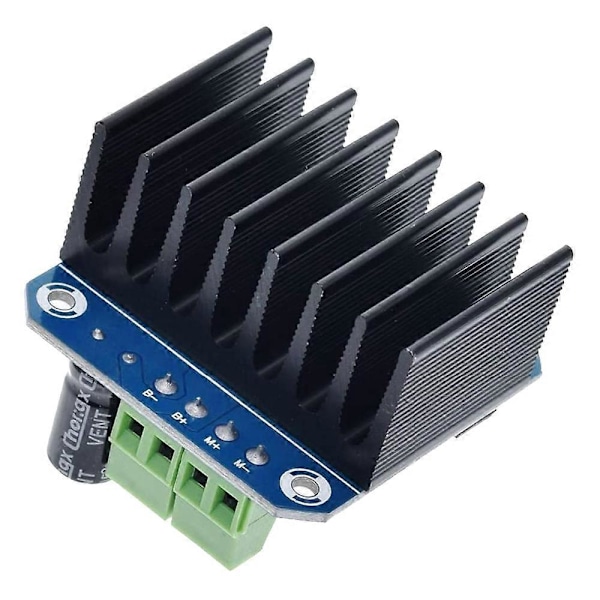

Moottoriohjaimen ulostulon jännitteen ilmaisu; voidaan juottaa jäähdytyslevy.

Tarvitsee vain neljä linjaa MCU:lta ohjainmoduuliin (GND. 5V. PWM1. PWM2); eristyspiirin 5 V syöttö (voidaan jakaa MCU:n 5 V:n kanssa).

Mahdollistaa moottorin pyörimisen eteen- ja taaksepäin, kaksi PWM-tulotaajuutta jopa 25 kHz; kaksi lämpövirtaa kulkee virhesignaalin ulostulon kautta.

Eristetty piirin 5V syöttö (voidaan jakaa MCU:n 5V:n kanssa), voi käyttää myös piirilevyn omaa 5V syöttöä; syöttöjännite 55V - 27V.



Tulojännite: 6V-27V

Maksimaalinen virta: 43A

Tulotaso: 33-5V

Ohjaus: PWM tai taso

Käyttösuhde: 0-100%

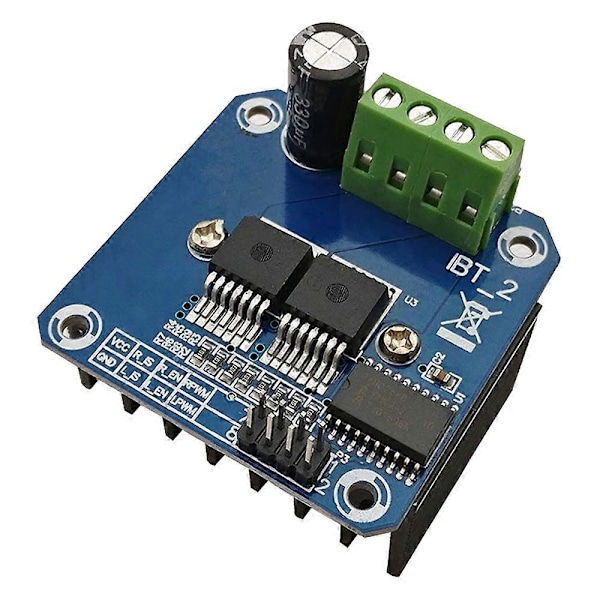

Tuloportti:

1RPWM: eteenpäin taso- tai PWM-signaalitulo, aktiivinen korkea

2LPWM: taaksepäin taso- tai PWM-signaalitulo, aktiivinen korkea

3R_EN: eteenpäin ajon mahdollistava tulo, korkea taso mahdollistaa, matala taso pois päältä

4L_EN: taaksepäin ajon mahdollistava tulo, korkea taso mahdollistaa, matala taso pois päältä

5R_IS: eteenpäin ajon virran hälytyslähtö

6L_IS: taaksepäin ajon virran hälytyslähtö

7VCC: +5 V lähtö, 5V syöttöliitäntä mikro-ohjaimen kanssa

8GND: signaalin yhteinen matala pää

Väri: Valokuvan väri

Materiaali: ABS

Koko: 5 x 5 x 3cm



Paketin sisältö:

1 x Moottoriohjainmoduuli



Vain yllä oleva paketin sisältö, muita tuotteita ei sisälly toimitukseen.

Huomautus: Valo ja erilaiset näytöt voivat aiheuttaa sen, että kuvan kohteen väri poikkeaa hieman todellisesta. Mittausvirhe on +/- 1-3cm.
