Kuvaus

Lisätty SPI-ulostuloportti +3,3 V virtalähde, ulkoisen SPI-anturin virtalähteen jännite +3,3 V ja +5 V valinnaiset.

PC-kommunikointi USB-liitäntä on vaihdettu Mini USB:stä Micro-USB B:hen, joka on mukautuvampi.

Lisätty SPI-ulostuloportin virtalähde, tukee emolevyn suoraa virransyöttöä oheislaitteille.

Sisäänrakennettu TMC2209 hiljainen ohjain UART-tilassa, tukee hiljaista tulostusta.

Lisätty termistoriliitännän suojapiiri estämään pääohjauspiirin palaminen.



Tuotemerkki: BIGTREETECH

Tuotetyyppi: Emolevy

Mallinumero: SKR MINI E3 V3.0

Tuotteen koko: 103,75 x 70,25 mm

Levykerros: 4

MCU: STM32G0B1RET6/STM32G0B0RET6

Virransyöttö: DC12/24V

Logiikkajännite: 3,3 V

Moottoriohjain: UART-tila sisäänrakennetussa TMC2209*4:ssä

Moottoriohjaimen liitännät: XM, YM, ZAM, ZBM, EM

Lämpötila-anturin liitännät: TH0, THB, 2-suuntainen 100K NTC (RTD)

Yhteensopiva näyttö: 2,4 tuuman TFT, 3,5 tuuman TFT, Ender3 LCD12864 -näyttö jne.

PC-kommunikointiliitäntä: USB Micro-B -tyyppi, helppo kytkeä, tiedonsiirtonopeus 115200

Tiedostomuoto: G-koodi

Suositeltu ohjelmisto: Cura, Simplify 3D, Pronterface, Repetier-host, Makerware

Sisäänrakennettu EEPROM: 24C32

Kaksois-Z-akseliliitäntä: KYLLÄ

CNC-puhaltimen liitännät: 3

5 V:n virtalähde: BL Touch, TFT- ja RGB-liitännät, DCDC5V V1.0 -moduuli

Sisäänrakennettu 5 V:n virtalähde: Kyllä

Sisäänrakennettu anturiton kotitoiminto: Kyllä

Tuki: BL Touch, filamentin tunnistus, virrankatkaisun jatkaminen, automaattinen sammutus (PS-ON) jne., SD-kortin offline-tulostus, online-tulostus, SPI, UART-laajennus, yhdistä Raspberry Pi:hin SPI:n, UART:n, USB:n (Type-C) virtuaalisen sarjaportin kautta

Yhteensopiva: Ender 3, Ender 3 Pro, Ender 5, CR 10

Tuetut laiteohjelmistot: Marlin, Klipper

Integroitu: RGB-värillisen valonauhan ohjauspiiri

Tyyppi: 3D-ohjauskortti

väri: Musta

Materiaali: muovi



Paketin sisältö:

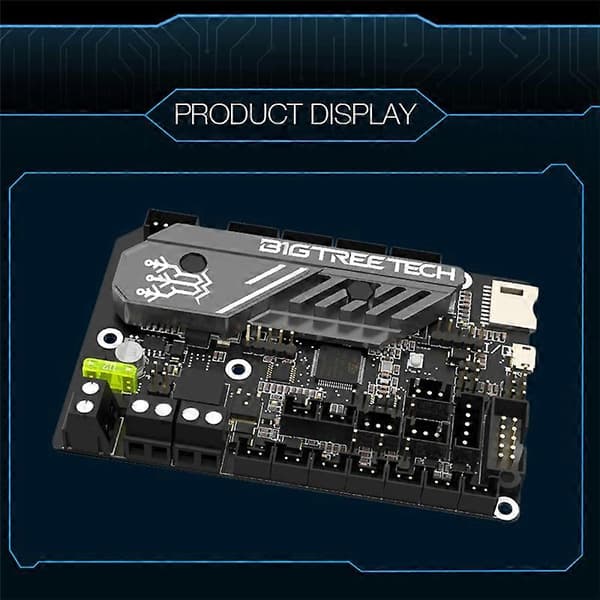

1 x BTT SKR MINI E3 V3.0 32-bittinen emolevy

1 x kaapeli (satunnainen väri, määritettyä väriä ei voi valita)
