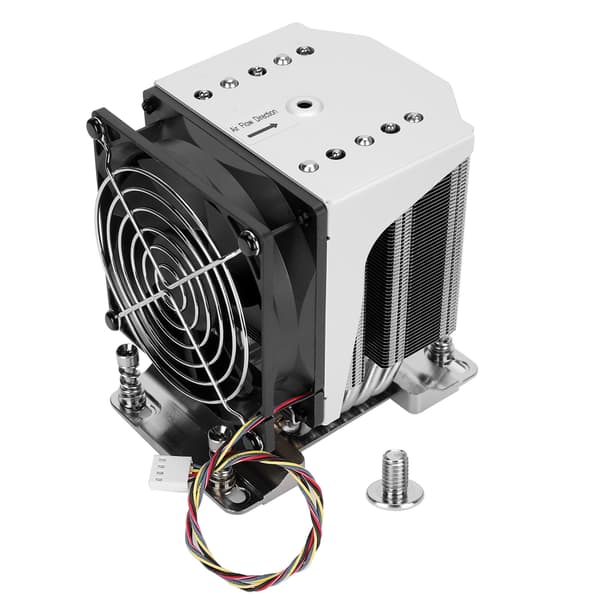

1、Tämä CPU-jäähy on suunniteltu erityisesti Supermicro H11 -sukupolven 4U-palvelimille ja -työasemille, jotka on varustettu AMD EPYC 7000 -sarjan prosessoreilla. 2、Supermicro on testannut ja varmentanut jäähdyttimen perusteellisesti laadun ja jäähdytystehon varmistamiseksi. 3、Tämä CPU-jäähy on kestävä, sillä on suuri ilmamäärä, hiljainen ja tehokas lämmönpoisto. 4、Jäähdytyselementti voi tehokkaasti vähentää CPU:n käytön aikana syntyvää lämpötilaa. 5、Tuulettimen pyörimisnopeus on 3800 rpm, alhainen melutaso, vakaa ja luotettava suorituskyky.

Tuotetyyppi: CPU-jäähy

Malli: SNK-P0064AP4
Sovellettava emolevy: Supermicro H11 -yksittäis-/kaksoisemoolevylle
Kanta: Socket SP3
Sovellettava CPU: AMD EPYC 7000 -sarjan CPU-jäähdytyselementti
Ääni (dBA): 38 dBA
Nopeus (rpm): 3800 rpm
Koko: Noin 119 x 92,5 x 126 mm / 4,7 x 3,6 x 5 tuumaa
Käyttöalue: 4U-palvelin-/työasema-alusta
Tuulettimen liitin: 4-nastainen
Lämpösuunnitteluteho (TDP): 180 W
Nimellisjännite: 12 V

Käyttöohjeet:
1. Ennen jäähdyttimen asentamista tarkista, että jäähdytin on kohdistettu oikein järjestelmän jäähdytysilman virtaussuunnan kanssa
2. Säädä jäähdyttimen asennusruuvin asentoa jäähdyttimen vaaditun ilmavirtaussuunnan mukaan siten, että se voidaan kohdistaa vastaavan mutterikiinnikkeen kanssa, jotta jäähdytin voidaan asentaa jäykistyskehykseen.
3. Poista lämpörajapintamateriaali (TIM) tai lämpötahnan suojakansi. Vaadittu määrä TIM:iä on esiasennettu jäähdytyselementin pohjaan. Tarkista esipinnoitetun TIM:in vauriot.
4. Aseta jäähdytyselementti suoraan CPU:n päälle siten, että neljä jäähdytyselementin asennusruuvia ovat kohdakkain neljän jäähdytyselementin asennustapin tai mutterikiinnikkeen kanssa korttipaikan vahvistuskehyksessä ja kiinnitä ne niihin. Jäähdytin on kohdistettava oikein järjestelmän jäähdytysilman virtaussuunnan kanssa. Huomaa, että kun kiristät neljää jäähdyttimen asennusruuvia, älä asenna jäähdyttimen tuuletinta jäähdyttimen runkoon.
5. Käytä ruuvimeisseliä, jossa on Star T20 -terä, ja säädä ruuvimeisselin vääntöasetus arvoon 16,1 kgf-cm (14,0 lbf-in). Varmista ennen ruuvimeisselin avaamista, että ruuvimeisselin terä on työnnetty kokonaan jäähdytyselementin asennusruuvin pään reikään. Pidä jäähdytyselementin asennusruuvit pystysuorassa asennuksen aikana.
6. Kiristä kaksi diagonaalista jäähdyttimen asennusruuvia ja kierrä ruuveja 1–2 kierrosta, kunnes ne ovat tiukasti kiinni. Älä kiristä kokonaan! Tee sitten samoin jäljellä oleville kahdelle diagonaaliselle jäähdytyselementin asennusruuville.
7. Varmista, että jäähdyttimen pohja on asetettu oikein CPU:n päälle ja estä jäähdyttimen titraus. Kiristä kaikki neljä jäähdytyselementin asennusruuvia kokonaan asennuksen viimeistelemiseksi.
8. Asenna jäähdyttimen tuuletin ja kiinnikekokoonpano jäähdyttimen runkoon ja kiristä sitten tuulettimen kiinnikkeen yläosassa oleva yksittäinen lukitusruuvi
9. Liitä SNK-P0064AP4-jäähdytystuulettimen liitin emolevyn CPU-merkittyyn tuuletinliittimeen.

1 x CPU-jäähy

1 x Jäähdytystuuletin

1 x Käyttöohje

1 x Ruuvi
