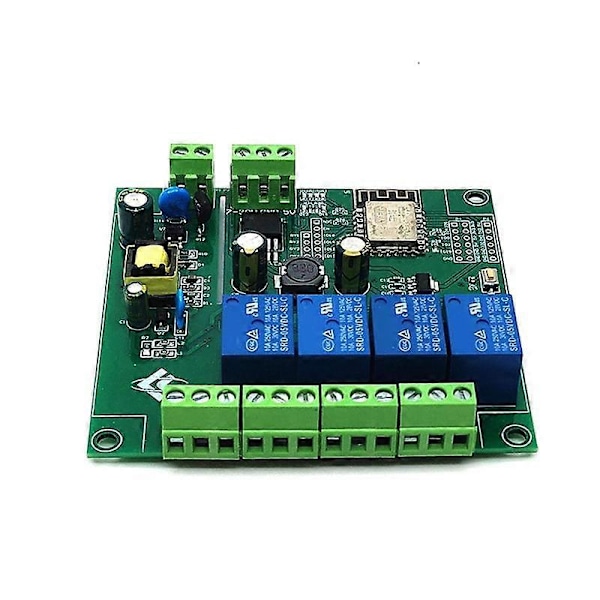

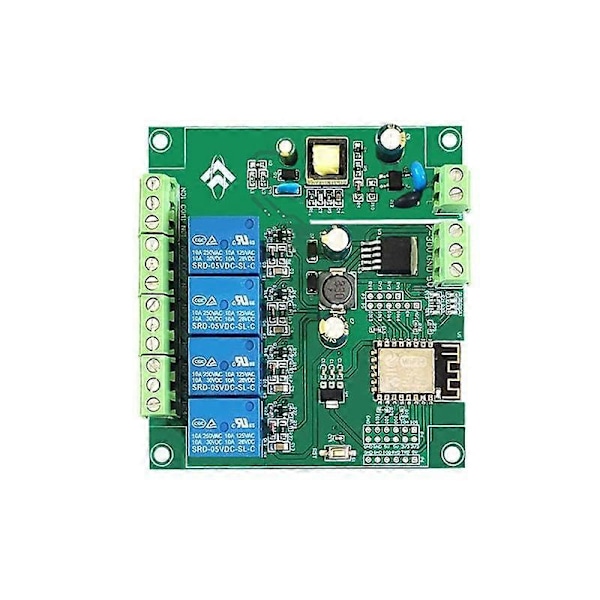

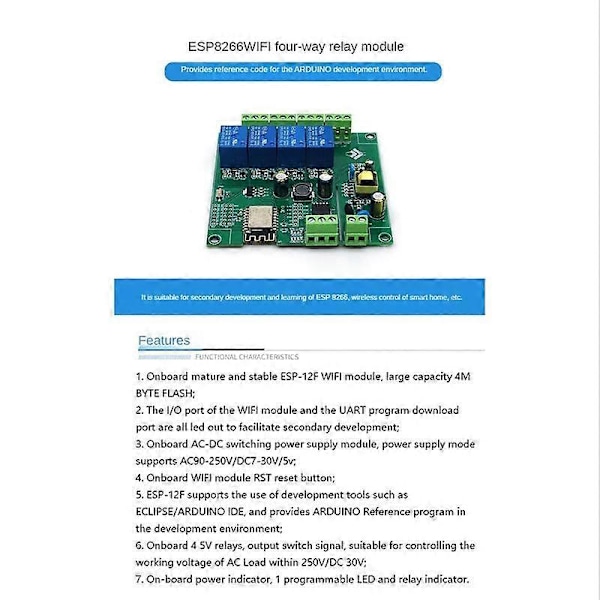

1. Sisäänrakennettu ja vakaa ESP-12F wifi-moduuli, suuri 4M tavun flash-muisti;

2. WIFI-moduulin I/O-portti ja UART-ohjelman latausportti on kaikki johdettu ulos toissijaisen kehityksen helpottamiseksi;

3. Virtalähdetila tukee AC90-250V/DC7-30V/5V;

4. Ensimmäinen wifi-moduulin nollauspainike kortilla;

5. ESP-12F tukee kehitystyökalujen, kuten eclipsen / for iden, käyttöä ja tarjoaa viiteohjelmia for-kehitysympäristössä;



6. Kortilla on 4 5 V:n relettä, joita käytetään kytkemään lähtösignaaleja ja jotka soveltuvat sellaisten kuormien ohjaamiseen, joiden käyttöjännite on AC-alueella.

7. Sisäänrakennettu virran merkkivalo, 1 ohjelmoitava LED ja rele.

Virtalähde:

4 kanavaa: AC90-250V/DC7-30V/5V

Kirjoitusaukko:

ESP8266:n GND, RX, TX ja 5V on kytketty ulkoisen TTL-sarjaporttimoduulin GND:hen, TX:ään, RX:ään ja 5V:hen. IO0 tulisi kytkeä GND:hen, kun lataus on valmis. Irrota IO0 ja GND, kun lataus on valmis.

Releen ulostulo:

NC: normaalisti suljettu pää, lyhyt kytkentä COM:iin ennen releen sulkemista, keskeytetty sulkemisen jälkeen;

COM: julkinen pääte;

NO: normaali käynnistys, rele on keskeytetty ennen sulkemista ja lyhyt kytkentä COM:iin sulkemisen jälkeen.

Väri: vihreä+sininen

Materiaali: PCB+elektroniset komponentit

Koko: 93 x 87 mm



Paketin sisältö:

1 x ESP8266 langaton WIFI-relemoduuli



Vain yllä oleva paketin sisältö, muut tuotteet eivät sisälly toimitukseen.

Huomautus: Valon heijastus ja erilaiset näytöt voivat aiheuttaa sen, että kuvan kohteen väri poikkeaa hieman todellisesta. Mittausvirhe on +/- 1-3 cm.
